Технологии ABB 20 20 для вашей электрической безопасности

Современные электрические сети и системы автоматизации требуют надежных, компактных и универсальных устройств управления нагрузкой. Одним из таких устройств является модульный контактор ABB ESB20-20 — компонент, разработанный шведско-швейцарской компанией ABB для коммутации электрических цепей в жилых, коммерческих и промышленных объектах. Этот контактор сочетает в себе компактность модульного оборудования, устанавливаемого на DIN-рейку, с высокой надежностью и широким функционалом, присущим промышленным контакторам.

Технические характеристики ABB ESB20-20

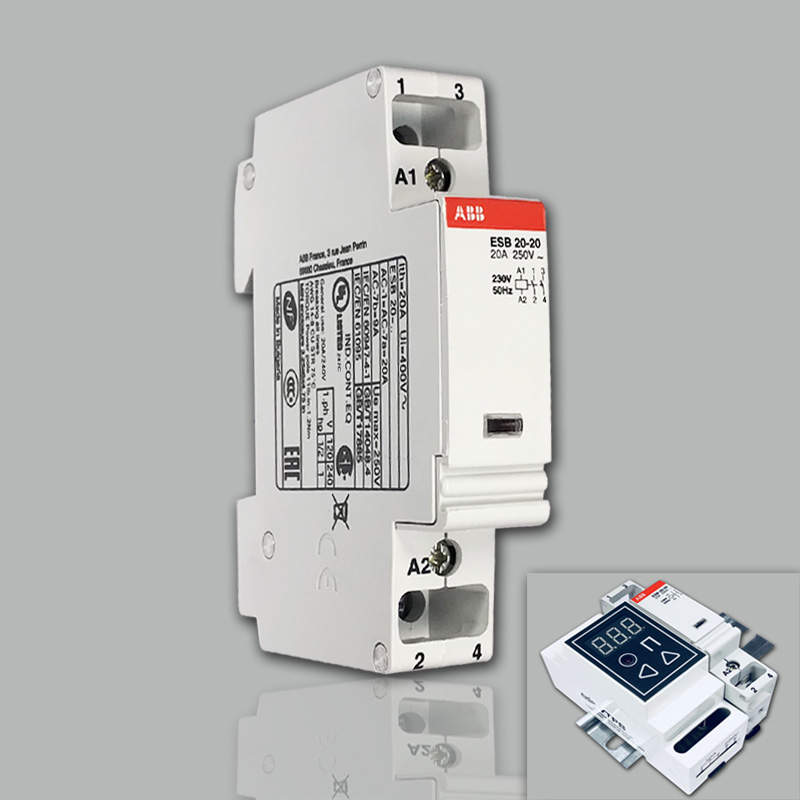

Модульный контактор ABB ESB20-20 — это двухполюсное устройство, предназначенное для коммутации цепей переменного тока до 400 В и постоянного тока до 60 В. Основные технические параметры:

• Номинальное напряжение катушки управления: 230 В переменного тока (50/60 Гц) — маркировка “-20” в названии как раз указывает на напряжение управления 230 В;
• Количество полюсов: 2 (двухполюсный);
• Ширина модуля: 1 модуль (18 мм), что позволяет экономить место в распределительных щитах;
• Степень защиты: IP20 (соответствует требованиям для установки в закрытых щитах);
• Механическая износостойкость: 1 млн. циклов;
• Электрическая износостойкость: 100 000 циклов при номинальной нагрузке;
• Температурный диапазон эксплуатации: от -25C до +55C;
• Материал корпуса: термостойкий самозатухающий пластик;
• Сечение подключаемых проводов: 1–25 мм2 (гибкие и жесткие);

• Вес: около 100 г.

Контактор соответствует стандартам IEC/EN 61095 и ГОСТ Р 50030.4.1, что подтверждает его безопасность и надежность в эксплуатации.

Конструкция и принцип работы

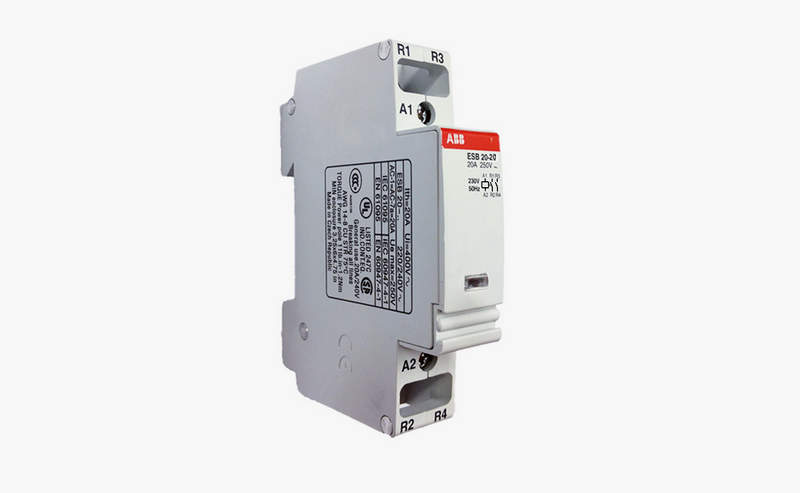

Конструктивно ABB ESB20-20 состоит из следующих основных элементов:

• Электромагнитная катушка управления — создает магнитное поле при подаче напряжения, приводящее в движение якорь;
• Силовые контакты — выполнены из серебросодержащего сплава, обеспечивающего низкое переходное сопротивление и высокую износостойкость;
• Корпус — выполнен из прочного пластика, обеспечивает механическую защиту и электрическую изоляцию.

Принцип работы прост: при подаче управляющего напряжения (230 В AC) на катушку контактора создается магнитное поле, которое притягивает подвижную часть механизма, замыкая силовые контакты. Нагрузка (например, освещение, насос, обогреватель) получает питание. При отключении управляющего напряжения пружина размыкает контакты, отключая нагрузку. Важно, что контактор не имеет функции самоподхвата — для удержания во включенном состоянии необходимо постоянное наличие управляющего сигнала.

Области применения

Модульный контактор ABB ESB20-20 широко применяется в системах автоматизации зданий и управления электрооборудованием:

• Управление освещением — включение/отключение групп светильников по таймеру, датчику движения или с центрального пульта;
• Контроль отопительных систем — управление циркуляционными насосами, электрическими котлами, теплыми полами;
• Вентиляция и кондиционирование — запуск вентиляторов, рекуператоров, сплит-систем;
• Управление насосами — в системах водоснабжения, дренажа, полива;
• Резервное электроснабжение — переключение нагрузки между основной и резервной линиями (в связке с реле контроля напряжения);
• “Умный дом” — интеграция с системами KNX, Modbus, Zigbee через промежуточные модули или логические контроллеры.

Благодаря компактному размеру (1 модуль) контактор легко монтируется в стандартные распределительные щиты вместе с автоматическими выключателями, УЗО и реле, что упрощает проектирование и обслуживание.

Монтаж и эксплуатация

Монтаж контактора не требует специальных навыков:

• Установка на DIN-рейку с фиксацией защелкой;
• Подключение силовых проводов к верхним и нижним зажимам;
• Подключение управляющего напряжения к клеммам катушки (A1, A2);
• Проверка правильности подключения и отсутствия коротких замыканий;
• Подача напряжения и тестирование работы.

Важно соблюдать правила электробезопасности: монтаж должен производиться при отключенном питании, с использованием изолированного инструмента. Не допускается превышение номинальных токов и напряжений. Рекомендуется использовать контактор в паре с автоматическим выключателем для защиты от перегрузок и коротких замыканий.

Таким образом, модульный контактор ABB ESB20-20 — это современное, надежное и компактное устройство, идеально подходящее для автоматизации электрических систем в жилых, коммерческих и легкопромышленных объектах. Выбор ABB — это выбор качества, безопасности и долговечности.
