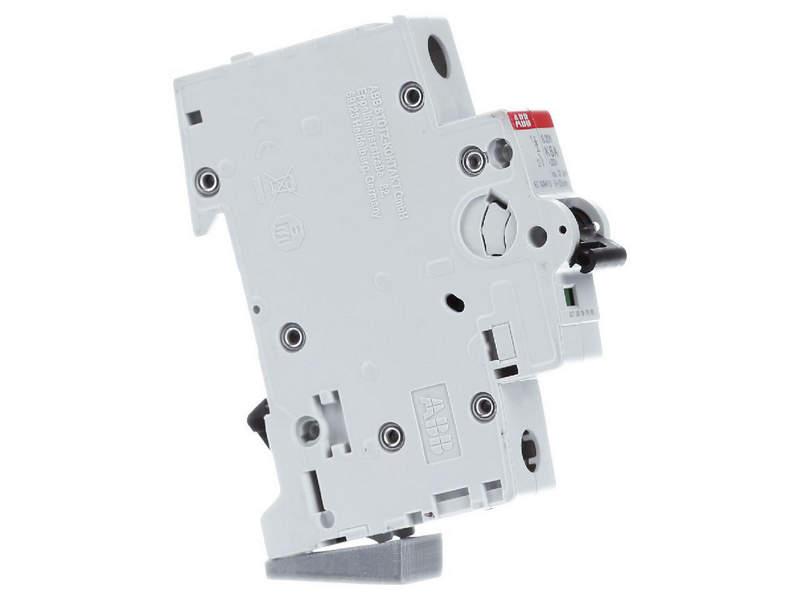

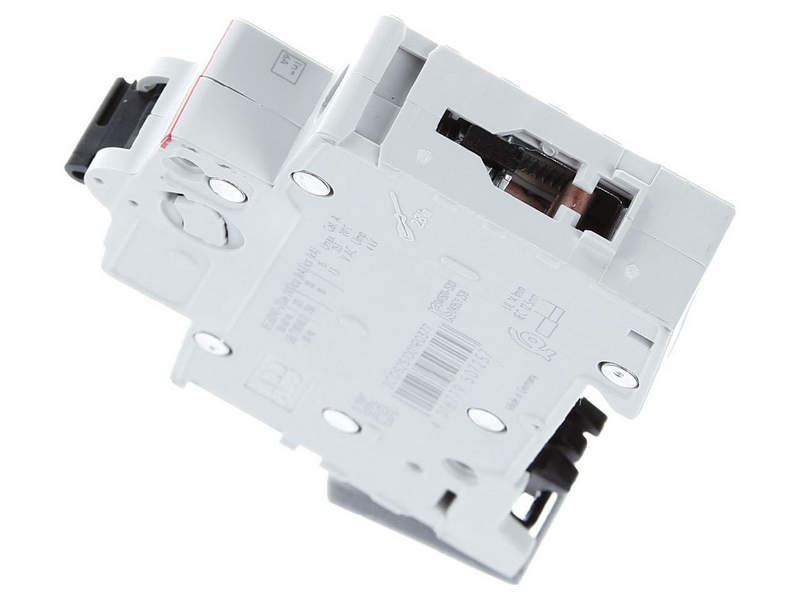

Компактный дизайн и высокая надёжность: выключатель 6 ABB

Компания ABB (Asea Brown Boveri) — один из мировых лидеров в области электротехники, автоматизации и цифровых технологий. Ее продукция охватывает широкий спектр решений для энергетики, промышленности, транспорта и инфраструктуры. Среди множества устройств, выпускаемых ABB, особое место занимают автоматические выключатели — ключевые элементы систем электроснабжения, обеспечивающие защиту цепей от перегрузок и коротких замыканий.

Общая характеристика выключателя 6 А ABB

Основные параметры выключателя 6 А ABB:

• Номинальный ток (In): 6 А
• Номинальное напряжение (Ue): 230/400 В переменного тока
• Количество полюсов: 1P, 1P+N, 2P, 3P, 4P (в зависимости от серии и модели)
• Характеристика срабатывания: B, C, D (чаще всего для 6 А используется тип B)
• Отключающая способность (Icn): от 4,5 кА до 10 кА (в зависимости от серии)
• Степень защиты: IP20 (в собранном щите)
• Монтаж: на DIN-рейку (стандарт 35 мм)
• Температурный диапазон эксплуатации: от -25C до +55C
• Срок службы: не менее 10 000 циклов включения/отключения

Конструкция и принцип работы

Выключатель ABB 6 А состоит из следующих основных компонентов:

• Корпус — выполнен из термостойкого, самозатухающего пластика, устойчивого к возгоранию и механическим воздействиям.
• Рычажный механизм — позволяет вручную включать или отключать выключатель.
• Тепловой расцепитель — биметаллическая пластина, реагирующая на перегрузку по току. При длительном превышении номинального тока пластина нагревается, изгибается и приводит в действие механизм отключения.
• Электромагнитный расцепитель — соленоид, срабатывающий при коротком замыкании (мгновенное отключение при токах, в несколько раз превышающих номинал).
• Дугогасительная камера — предназначена для гашения электрической дуги, возникающей при разрыве цепи под нагрузкой.
• Контактная система — обеспечивает надежное соединение и разъединение цепи. Контакты изготавливаются из серебросодержащих сплавов для снижения переходного сопротивления и износа.

Принцип работы: при нормальной нагрузке ток, протекающий через выключатель, не превышает 6 А — устройство остается включенным. При перегрузке (например, 8–12 А в течение нескольких минут) срабатывает тепловой расцепитель. При коротком замыкании (токи 30–60 А и выше) мгновенно активируется электромагнитный расцепитель, отключая цепь за доли секунды.

• Характеристики срабатывания: тип B, C, D
• Для выключателя 6 А наиболее часто используется характеристика типа B — она предназначена для защиты цепей с активной нагрузкой и небольшими пусковыми токами (освещение, электроника, слаботочные приборы). Диапазон срабатывания:
• Тепловой расцепитель: 1,13–1,45 × In (6,8–8,7 А) — срабатывание за время от 1 часа до нескольких секунд.
• Электромагнитный расцепитель: 3–5 × In (18–30 А) — мгновенное отключение.
• Характеристика C (5–10 × In) применяется реже — для цепей с умеренными пусковыми токами (например, маломощные двигатели, блоки питания). Тип D (10–20 × In) — для оборудования с высокими пусковыми токами, но для 6 А он практически не используется.

Применение выключателя 6 А ABB

Выключатель на 6 ампер находит применение в следующих сферах:

• Бытовые электрощиты — защита линий освещения, особенно светодиодных систем, где суммарная мощность не превышает 1,3 кВт (при 220 В).
• Системы «умный дом» — управление слаботочными цепями, датчиками, контроллерами.
• Телекоммуникационное оборудование — серверные стойки, маршрутизаторы, коммутаторы.
• Электронные приборы — аудио- и видеотехника, медицинское оборудование, лабораторные приборы.
• Системы автоматизации зданий — управление приводами, клапанами, датчиками.
• Промышленные панели управления — защита цепей управления, цепей ПЛК (программируемых логических контроллеров).

Пример: в квартире линия освещения с 10 светодиодными лампами по 10 Вт каждая потребляет всего 100 Вт — ток около 0,45 А. Установка автомата на 6 А обеспечивает многократный запас по току, но при этом гарантирует защиту от короткого замыкания и случайной перегрузки (например, при подключении дополнительных светильников).

Сравнение с аналогами

Выключатели других производителей (Legrand, Schneider Electric, IEK, EKF) также выпускают автоматы на 6 А. Однако продукция ABB отличается:

• Повышенной надежностью — благодаря высококачественным материалам и строгому контролю на производстве.
• Точностью срабатывания — минимальные допуски по току и времени отключения.
• Устойчивостью к частым срабатываниям — сохранение характеристик даже после многократных отключений.
• Удобством монтажа — совместимость с аксессуарами (гребенки, заглушки, индикаторы состояния).
• Долговечностью — срок службы до 25 лет при соблюдении условий эксплуатации.

Например, автомат IEK на 6 А может стоить в 2–3 раза дешевле, но его отключающая способность часто ограничена 4,5 кА, тогда как у ABB S200 — 6 кА и выше. В условиях возможного короткого замыкания это критически важно для безопасности.

Монтаж и эксплуатация

Установка выключателя 6 А ABB производится на стандартную DIN-рейку в электрощите. Подключение осуществляется с помощью винтовых или пружинных зажимов (в зависимости от серии). Рекомендации:

• Использовать гребенчатые шины для равномерного распределения питания.
• Не допускать перегрузки контактов — сечение провода должно соответствовать току (для 6 А — минимум 0,75 мм2, рекомендуется 1,5 мм2).
• Проводить визуальный осмотр и тестирование не реже 1 раза в год.
• Не использовать автомат в качестве выключателя нагрузки — частое ручное включение/отключение снижает ресурс.

Таким образом, выключатель 6 А от ABB — это высокотехнологичное, надежное и безопасное устройство, предназначенное для защиты слаботочных цепей в бытовых, коммерческих и промышленных условиях. Несмотря на небольшой номинальный ток, его роль в обеспечении стабильности и безопасности электроустановок трудно переоценить. Благодаря передовой инженерной мысли, строгому контролю качества и соответствию международным стандартам, продукция ABB заслуженно пользуется доверием специалистов по всему миру.
