Максимальная защита электросети с выключателем 5 ABB

ABB — это глобальный лидер в области электротехники и автоматизации, основанный в 1988 году путем слияния шведской ASEA и швейцарской Brown Boveri. Сегодня компания представлена в более чем 100 странах мира, имеет сотни производственных площадок и десятки тысяч сотрудников. Продукция ABB используется в самых разных отраслях: от бытовых электрощитов до сложнейших промышленных и энергетических систем. Основные направления деятельности — электрификация, автоматизация, робототехника и цифровые решения. Особое внимание ABB уделяет разработке защитных устройств, включая автоматические выключатели. Продукция ABB соответствует международным стандартам (IEC, EN, ГОСТ), проходит многоступенчатый контроль качества и сертифицируется по системам ISO 9001, ISO 14001 и другим. Благодаря этому выключатели ABB заслужили доверие инженеров, проектировщиков и монтажников по всему миру.

Назначение и принцип работы автоматического выключателя 5 А

Выключатель на 5 А рассчитан на номинальный ток 5 ампер, что делает его идеальным для защиты слаботочных цепей: освещения, сигнализации, управления, слаботочных систем (видеонаблюдение, пожарная сигнализация, слаботочные сети), а также отдельных розеточных групп с малой нагрузкой. Принцип работы основан на двух основных механизмах:

• Тепловой расцепитель — биметаллическая пластина, изгибающаяся при длительном превышении тока (перегрузке). Это обеспечивает защиту от перегрева проводки.
• Электромагнитный расцепитель — соленоид, срабатывающий мгновенно при коротком замыкании (ток превышает номинал в 3–10 раз в зависимости от типа характеристики).

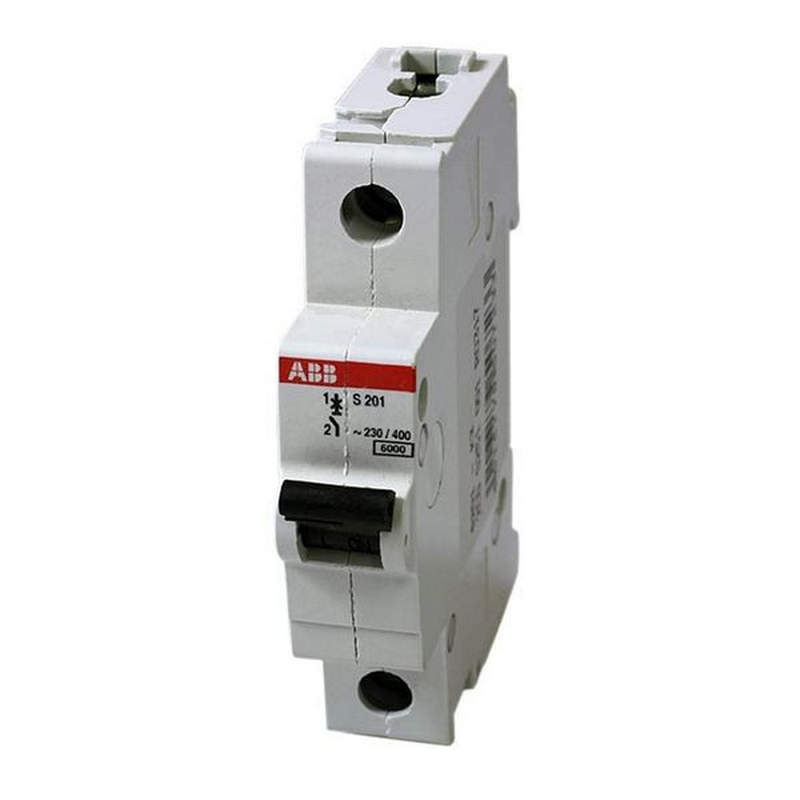

Технические характеристики выключателя 5 А ABB

Рассмотрим типичные параметры автоматического выключателя ABB серии S200 или SH200L (наиболее распространенные в бытовом и легкопромышленном сегменте):

• Номинальный ток (In): 5 А
• Номинальное напряжение (Ue): 230/400 В переменного тока
• Количество полюсов: 1P, 1P+N, 2P, 3P, 4P (в зависимости от модели)
• Характеристика срабатывания: B, C, D (наиболее часто для 5 А используется тип B или C)
• Отключающая способность (Icn): 6 кА (для серии SH200L) или 10 кА (для серии S200)
• Класс токоограничения: 3 (высокий уровень ограничения энергии при КЗ)
• Степень защиты: IP20 (защита от случайного прикосновения к токоведущим частям)
• Монтаж: на DIN-рейку 35 мм
• Габариты: 1 модуль (17.5 мм) для однополюсного исполнения
• Рабочая температура: от -25C до +55C
• Срок службы: не менее 10 000 циклов включения/отключения

Характеристика типа B означает срабатывание при токе 3–5 In (15–25 А), тип C — 5–10 In (25–50 А). Для цепей освещения и слаботочных систем чаще выбирают тип B, так как там отсутствуют пусковые токи.

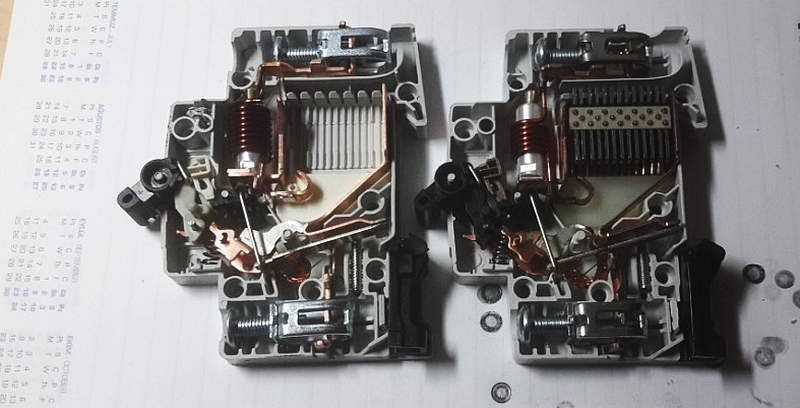

Конструктивные особенности и дизайн

Выключатели ABB серии S200 и SH200L отличаются продуманной конструкцией, обеспечивающей:

• Быстрый и безопасный монтаж — защелкиваются на DIN-рейку одним движением, имеют удобные зажимы для проводов (винтовые или безвинтовые Push-In).
• Индикацию состояния — красное/зеленое окно показывает, включен выключатель или отключен (вручную или автоматически).
• Защиту от случайного включения — при срабатывании рычаг переходит в промежуточное положение, и для повторного включения необходимо сначала перевести его в положение “OFF”.
• Модульность и совместимость — легко комбинируются с УЗО, дифавтоматами, реле напряжения и другими устройствами ABB.
• Повышенную безопасность — корпус из термостойкого пластика, дугогасительная камера, изолированные клеммы.

Дизайн выключателей ABB выдержан в едином стиле: белый корпус, лаконичные формы, понятная маркировка — что особенно ценно при сборке щитов, где важна эстетика и удобство обслуживания.

Области применения

Выключатель 5 А ABB находит применение в следующих сферах:

• Жилые и офисные здания — защита цепей освещения, слаботочных систем, цепей управления.
• Промышленные объекты — защита цепей управления станками, сигнализации, систем автоматики.
• Объекты инфраструктуры — освещение лестничных площадок, лифтов, систем безопасности.
• Умные дома и здания — интеграция в системы “умного дома”, где важна точная настройка и надежность.
• Электрощиты малой мощности — например, в дачных домиках, гаражах, мастерских.

Пример: в квартире выключатель 5 А может защищать цепь светодиодного освещения (суммарная мощность до 1,1 кВт при 220 В), цепь видеодомофона или Wi-Fi роутера. В промышленности — цепь питания контроллера ПЛК или датчиков.

Практические рекомендации по выбору и монтажу

При выборе выключателя 5 А ABB необходимо учитывать:

• Тип нагрузки (освещение, электроника, двигатели) — для выбора характеристики (B, C, D).
• Напряжение сети (однофазная 230 В или трехфазная 400 В) — для определения числа полюсов.
• Уровень возможного тока короткого замыкания — для выбора отключающей способности (6 или 10 кА).
• Необходимость дополнительных функций — например, сигнальный контакт для индикации срабатывания.

При монтаже важно:

• Использовать провод подходящего сечения (для 5 А — медный провод 0,75–1,5 мм2).
• Надежно затягивать клеммы (момент затяжки 2,0–2,5 Н·м).
• Устанавливать выключатель после вводного автомата и УЗО (если требуется).
• Проводить периодическую проверку (внешний осмотр, тестирование кнопкой “Тест” на УЗО, если установлено).

Перспективы развития и инновации

ABB активно развивает “умные” решения. Уже сегодня доступны:

• Модульные автоматические выключатели с возможностью удаленного управления и мониторинга (через шину или IoT-модули).
• Системы диагностики состояния — определение износа, прогнозирование срабатываний.
• Энергомониторинг — измерение тока, напряжения, потребления энергии через автомат.

В будущем выключатели станут не просто защитными устройствами, а интеллектуальными элементами цифровой электросети, способными обмениваться данными, оптимизировать нагрузку и предотвращать аварии на ранней стадии.

Таким образом, выключатель 5 А ABB — это не просто элемент электрощита, а важнейший компонент системы электробезопасности. Он сочетает в себе передовые технологии, надежность, удобство и соответствие самым строгим стандартам. Будучи частью экосистемы ABB, он легко интегрируется в любые современные электрические сети — от квартир до промышленных комплексов. Выбор ABB — это выбор стабильности, долговечности и уверенности в завтрашнем дне. В условиях растущих требований к безопасности и энергоэффективности именно такие устройства, как выключатель 5 А ABB, становятся основой устойчивого и безопасного энергетического будущего.
