Термометр Fluke 561 HVAC Pro — инфракрасная диагностика и контактный контроль температуры
Температурная диагностика инженерного оборудования часто начинается не с точечного измерения, а с поиска участка, который заметно отличается от соседних зон. Перегретый контакт, неравномерно работающий радиатор, недостаточно охлаждаемая труба или корпус двигателя могут быть обнаружены быстрее, если поверхность сначала обследовать дистанционно. Для таких операций предназначен термометр Fluke 561 HVAC Pro, объединяющий инфракрасный канал и возможность подключения контактной термопары.
Технические характеристики
Возможности модели рассчитаны на сочетание быстрого температурного обследования с последующим локальным контролем. Основные параметры Fluke 561 следующие:
- категория прибора — инфракрасный и контактный термометр,
- модель — Fluke 561 HVAC Pro,
- номер актуального исполнения — 5065882,
- температурный диапазон — от −40 до +550 °C,
- разрешение отображения — 0,1 °C,
- оптическое отношение D — 12:1,
- спектральная чувствительность — 8–14 мкм,
- время получения 95 % результата — 500 мс,
- повторяемость — ±0,5 % показания либо ±1 °C, выбирается большее значение,
- настройка коэффициента излучения — трёхступенчатая,
- низкая установка emissivity — 0,3,
- средняя установка emissivity — 0,7,
- высокая установка emissivity — 0,95,
- лазерное наведение — одноточечное,
- класс лазера — 2,
- мощность лазерного излучения — менее 1 мВт,
- длина волны лазера — 630–670 нм,
- режим фиксации максимума — MAX,
- режим фиксации минимума — MIN,
- режим температурной разности — DIF,
- вход контактного датчика — термопара K с мини-разъёмом,

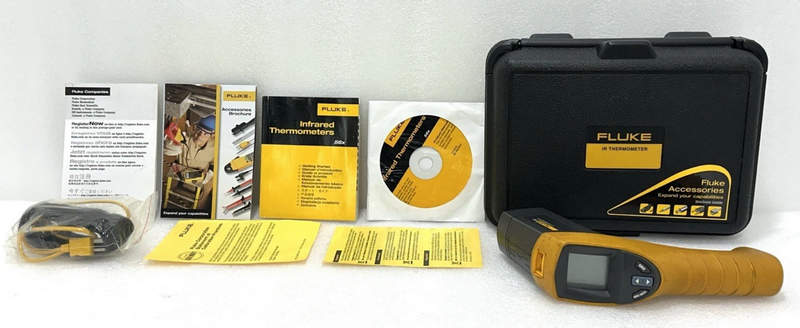

- комплектный трубный датчик — гибкая термопара типа K,
- диапазон комплектного трубного датчика — 0…+100 °C,
- точность комплектного трубного датчика — ±2,2 °C,
- удержание последнего показания — около 7 секунд,
- дисплей — ЖК с подсветкой,
- рабочая температура прибора — 0…+50 °C,
- температура хранения — −20…+65 °C,
- относительная влажность — 10–90 % без конденсации при температуре ниже +30 °C,
- источник питания — 2 батареи AA,
- типичная автономность — около 12 часов,
- масса — примерно 340 г,
- гарантия производителя — 2 года.
Особенности конструкции устройств
Работа инфракрасного канала Fluke 561 основана на регистрации собственного теплового излучения поверхности. Объектив собирает энергию в диапазоне 8–14 мкм и направляет её на чувствительный элемент. Электронная схема преобразует полученный сигнал в цифровое значение температуры, поэтому механического соприкосновения с объектом не требуется. Такая схема полезна там, где физическое касание неудобно либо нежелательно. Прибор можно направить на корпус электродвигателя, участок трубопровода, вентиляционный канал или электрическое соединение и получить результат примерно за 500 мс. Fluke отдельно указывает применение 561 для двигателей, автоматических выключателей, проводов, труб, теплоизоляции и других элементов инженерных систем.
Области применения
Сочетание инфракрасного и контактного методов позволяет использовать Fluke 561 в различных инженерных задачах. Основные направления применения прибора следующие:
- поиск перегретых электрических контактов,
- контроль температуры электродвигателей,
- обследование автоматических выключателей,
- проверка проводов и соединений,
- контроль труб отопительной системы,
- измерение температуры труб HVAC/R,
- проверка вентиляционных каналов,
- обследование теплоизоляции,
- контроль поверхностей радиаторов,
- диагностика холодильных установок,
- измерение перегрева и переохлаждения,
- поиск локальных температурных отклонений,
- контроль нагрева элементов промышленного оборудования,
- обследование труднодоступных поверхностей,
- контактные измерения посредством термопар K.
Компания «Олниса» осуществляет поставки профессионального измерительного, промышленного и электротехнического оборудования, включая приборы Fluke. В ассортименте представлены средства температурной диагностики, в том числе инфракрасный и контактный термометр Fluke 561 HVAC Pro. Заказчикам доступны технические консультации по характеристикам, температурным диапазонам и комплектации оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Конструктивная ценность Fluke 561 заключается в объединении двух способов температурной диагностики в одном приборе. Ключевыми преимуществами модели являются:
- быстрое бесконтактное обследование,
- возможность контактного контроля,
- поддержка стандартных термопар K,
- широкий температурный диапазон,
- простая регулировка коэффициента излучения,
- компактное переносное исполнение,
- удобная фиксация температурных экстремумов,
- наглядное лазерное наведение,
- подсвечиваемый дисплей,
- универсальность для HVAC и электротехники.
Таким образом, термометр Fluke 561 HVAC Pro предназначен для ситуаций, когда требуется быстро обнаружить температурную аномалию, а затем при необходимости проверить выбранный участок контактным способом. Инфракрасный канал работает от −40 до +550 °C, имеет отношение расстояния к пятну 12:1 и реагирует примерно за 500 мс. Три установки коэффициента излучения позволяют адаптировать измерение к поверхностям с различными тепловыми свойствами.
