Силовой транзистор BUW52I для промышленного оборудования

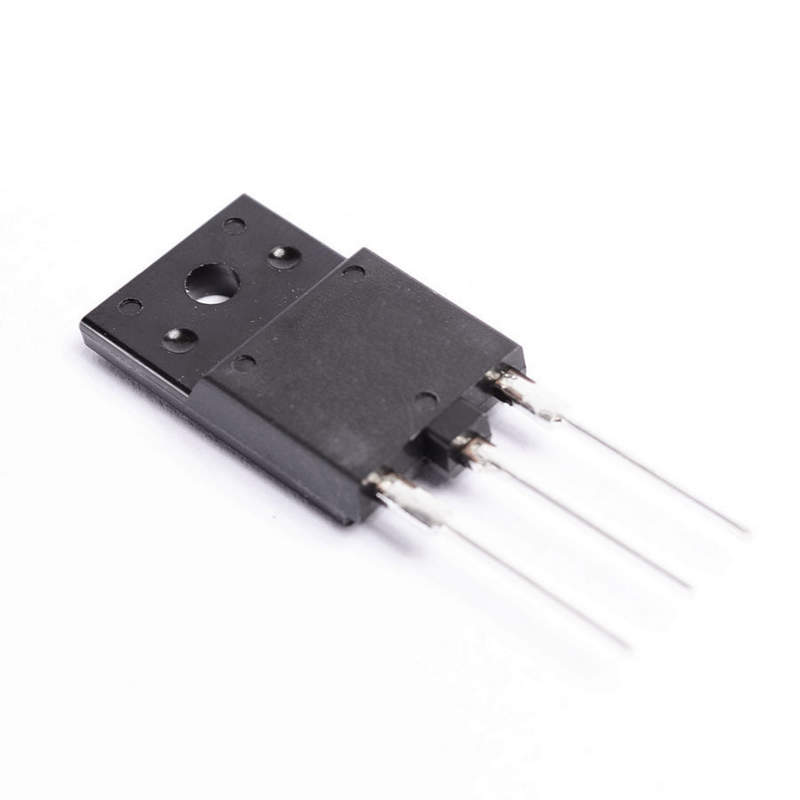

Силовые биполярные транзисторы остаются востребованными элементами в промышленной электронике, несмотря на активное развитие IGBT и MOSFET-технологий. Одним из представителей классических высоковольтных кремниевых транзисторов является BUW52I в исполнении generic, предназначенный для коммутации значительных токов при повышенных напряжениях. Данный компонент ориентирован на использование в источниках питания, импульсных преобразователях, сварочном оборудовании, индукционных нагревателях, драйверах электродвигателей и других силовых узлах. BUW52I представляет собой мощный NPN-транзистор с изолированным корпусом типа TO-247 или его аналогом, рассчитанный на работу в условиях повышенных тепловых и электрических нагрузок. Благодаря сочетанию высокого допустимого напряжения коллектор-эмиттер, значительного тока коллектора и устойчивости к динамическим перегрузкам он применяется в схемах, где требуется надежная коммутация индуктивной нагрузки и стабильность параметров в широком диапазоне температур.
Конструктивное исполнение и принцип действия
BUW52I относится к классу биполярных транзисторов с вертикальной структурой. Его работа основана на управлении током коллектора посредством тока базы. При подаче управляющего сигнала на базу происходит инжекция носителей заряда, что приводит к увеличению проводимости между коллектором и эмиттером. Ключевые конструктивные особенности транзистора заключаются в следующем:
- кремниевая структура NPN-типа,
- вертикальная компоновка кристалла для эффективного отвода тепла,
- усиленная металлизация контактных площадок,
- изолированная задняя пластина корпуса,
- высокая стойкость к пробою при обратном напряжении,
- повышенная устойчивость к вторичному пробою.

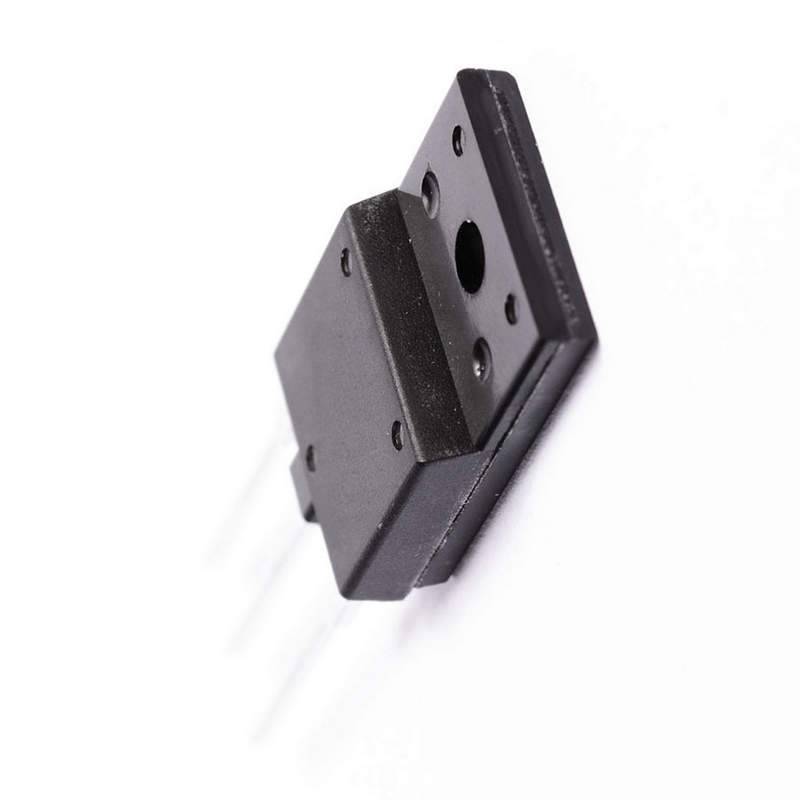

Изолированное исполнение корпуса обеспечивает электрическую изоляцию металлической монтажной пластины от коллекторного вывода, что упрощает установку на общий радиатор без применения дополнительных изоляционных прокладок. Это особенно важно в промышленной аппаратуре с плотной компоновкой силовых элементов. Принцип действия транзистора можно описать следующим образом: при отсутствии тока базы транзистор находится в закрытом состоянии и между коллектором и эмиттером протекает только ток утечки. При подаче управляющего тока база-эмиттер формируется проводящий канал, обеспечивающий протекание основного тока через силовую цепь.
Основные электрические характеристики
BUW52I относится к высоковольтным транзисторам, предназначенным для работы в диапазоне напряжений до нескольких сотен вольт. В типовом исполнении параметры включают:
- максимальное напряжение коллектор-эмиттер Vceo до 400–450 В,
- максимальный ток коллектора Ic до 15–20 А,
- импульсный ток коллектора значительно выше номинального,
- рассеиваемая мощность до 200–250 Вт при эффективном охлаждении,
- коэффициент усиления по току hFE в рабочем диапазоне,
- максимальное напряжение база-эмиттер около 5–7 В,
- широкий температурный диапазон эксплуатации.
Особое значение имеет область безопасной работы SOA. Для BUW52I она определяет допустимые сочетания напряжения и тока без риска вторичного пробоя. При проектировании силовых узлов важно учитывать, что превышение предельных значений даже в кратковременном импульсном режиме может привести к деградации структуры.
Также важны динамические параметры:
- время включения и выключения,
- время накопления заряда,
- переходные емкости,
- скорость нарастания напряжения dv/dt.
Эти характеристики напрямую влияют на потери при коммутации и определяют эффективность работы в импульсных схемах.
Тепловые режимы и охлаждение
Силовой транзистор BUW52I требует обязательного использования радиатора. При работе в режиме ключа значительная часть энергии рассеивается в виде тепла. Неправильный расчет теплового режима приводит к перегреву и выходу из строя. Основные параметры теплового расчета включают:
- тепловое сопротивление переход-корпус,
- тепловое сопротивление корпус-радиатор,
- температуру окружающей среды,
- максимально допустимую температуру кристалла.
При установке на радиатор рекомендуется применять теплопроводящую пасту для снижения контактного сопротивления. Изолированное исполнение корпуса упрощает монтаж, однако при высокой плотности тепловыделения требуется принудительное охлаждение. Особенно важно учитывать режимы пусковых токов и работу с индуктивной нагрузкой. При резком отключении тока возможны выбросы напряжения, что увеличивает тепловую нагрузку и может привести к пробою.
Схемотехнические особенности применения
BUW52I широко используется в ключевых схемах. Его включение может осуществляться:
- в низковольтном ключе по схеме с общим эмиттером,
- в мостовых инверторных схемах,
- в драйверах трансформаторов,
- в импульсных источниках питания,
- в цепях управления соленоидами и электромагнитами.
При работе с индуктивной нагрузкой необходимо применять защитные элементы:
- диоды свободного хода,
- RC-цепочки демпфирования,
- варисторы,
- снабберные цепи.
Для корректного управления требуется достаточный ток базы. Недостаточная величина управляющего сигнала приводит к работе в активном режиме с повышенными потерями, что существенно снижает КПД устройства. В промышленной практике транзистор нередко применяется в сварочных инверторах, где важна устойчивость к импульсным перегрузкам и стабильность при резких изменениях тока.
Области применения
BUW52I используется в различных сегментах промышленной электроники. Основные направления применения включают:
- импульсные блоки питания средней и высокой мощности,
- инверторные преобразователи напряжения,
- сварочные аппараты,
- системы индукционного нагрева,
- промышленные приводы постоянного тока,
- системы управления нагревателями,
- источники бесперебойного питания,
- модули коммутации индуктивных нагрузок.
Его применение оправдано там, где необходима надежная коммутация при высоких напряжениях и умеренных частотах переключения.
Таким образом, транзистор Generic BUW52I представляет собой мощный высоковольтный NPN-элемент, ориентированный на использование в силовой промышленной электронике. Его конструкция обеспечивает устойчивость к тепловым и электрическим нагрузкам, а электрические характеристики позволяют эффективно применять его в импульсных преобразователях, инверторах и системах управления мощными нагрузками. При грамотном тепловом расчете, корректном управлении базой и соблюдении области безопасной работы данный транзистор демонстрирует стабильность и надежность в условиях промышленной эксплуатации. Несмотря на появление более современных технологий, BUW52I сохраняет актуальность благодаря балансу стоимости, доступности и проверенной схемотехнической базе.
