GAPTEC Electronic 10DPW 2405D1.5: компактный DC/DC-преобразователь для стабильного питания

Модульный DC/DC-преобразователь — ключевой элемент современной промышленной электроники, обеспечивающий гальваническую развязку, стабилизацию напряжения и согласование уровней питания различных узлов оборудования. В условиях автоматизированных производственных линий, распределённых систем управления, телекоммуникационных шкафов и измерительных комплексов требования к качеству питания становятся критически высокими. Нестабильность входного напряжения, импульсные помехи, скачки нагрузки и температурные колебания напрямую влияют на надёжность всей системы. Модель 10DPW 2405D1.5 производства GAPTEC Electronic относится к категории изолированных DC/DC-преобразователей мощностью 10 Вт с фиксированным входным напряжением 24 В и двойным выходом 5 В. Данный модуль ориентирован на применение в промышленной автоматике, телекоммуникационном оборудовании, системах контроля и распределённой электронике, где необходима компактность, высокая плотность мощности и устойчивая работа в широком диапазоне условий эксплуатации.

Общая характеристика серии GAPTEC Electronic 10DPW

Серия 10DPW компании GAPTEC Electronic представляет собой линейку компактных изолированных преобразователей постоянного тока с выходной мощностью 10 Вт. Основной акцент разработчика сделан на сочетание следующих факторов:

• высокая удельная мощность при минимальных габаритах,
• устойчивая работа при входных колебаниях,
• наличие гальванической изоляции между входом и выходом,
• снижение уровня электромагнитных помех,
• простота интеграции в печатные платы промышленного оборудования.

Модель 10DPW 2405D1.5 является вариантом с входным номиналом 24 В постоянного тока и симметричным двойным выходом 5 В, рассчитанным на суммарную мощность 10 Вт.

Основные электрические характеристики

Для корректной оценки применимости модуля необходимо рассмотреть ключевые параметры:

• входное напряжение — номинал 24 В DC, с допустимым рабочим диапазоном отклонений,
• выходное напряжение — ±5 В или два изолированных канала по 5 В в зависимости от схемы подключения,
• номинальный выходной ток — до 1,5 А на канал при распределении мощности в рамках 10 Вт,
• выходная мощность — 10 Вт,
• КПД — высокий для данного класса мощности, что снижает тепловыделение,
• гальваническая изоляция — обеспечивает электрическую развязку между входной и выходной цепями,
• защита от короткого замыкания — реализована на уровне схемотехники,
• защита от перегрузки — предотвращает разрушение силовых компонентов.

Наличие изоляции критично для систем, где требуется исключить распространение помех и потенциальных аварийных напряжений между различными функциональными блоками.

Конструктивное исполнение и компоновка

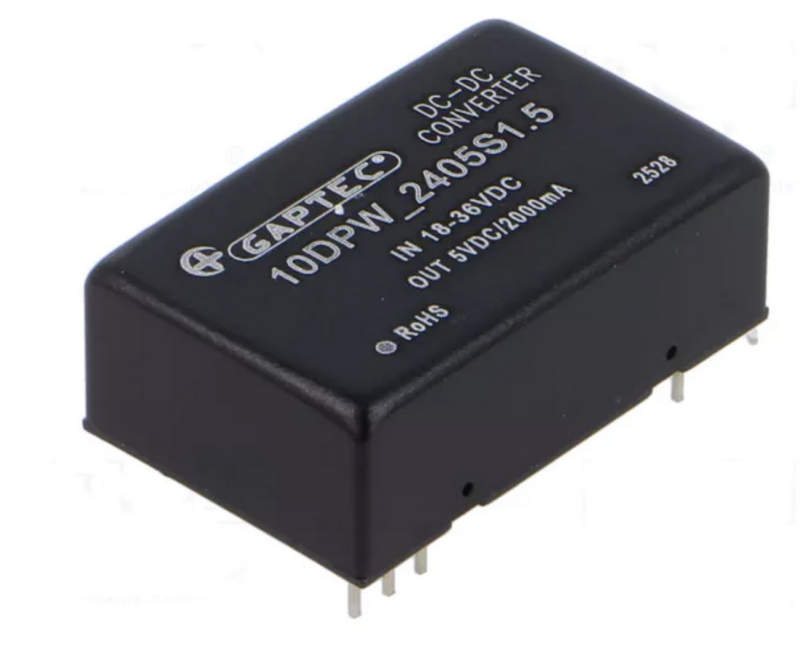

Модуль 10DPW 2405D1.5 выполнен в компактном корпусе для монтажа на печатную плату. Конструкция ориентирована на:

• вертикальную установку,
• пайку выводов в отверстия PCB,
• оптимальное распределение тепла через корпус,
• минимизацию занимаемой площади.

Внутренняя архитектура включает:

• входной фильтр подавления помех,
• высокочастотный трансформатор гальванической развязки,
• силовые ключи преобразователя,
• выпрямительные элементы на выходной стороне,
• цепи стабилизации и обратной связи.

Компоновка обеспечивает устойчивость к вибрациям и механическим воздействиям, что важно для промышленного оборудования, размещаемого в шкафах управления и на производственных линиях.

Принцип работы DC/DC-преобразователя

Функционирование 10DPW 2405D1.5 основано на импульсной схеме преобразования энергии. Основные этапы работы:

• подача входного напряжения 24 В на первичный каскад,
• формирование высокочастотных импульсов силовым ключом,
• передача энергии через изолирующий трансформатор,
• выпрямление и фильтрация выходного напряжения,
• контроль уровня выходного напряжения через систему обратной связи.

Высокочастотный режим позволяет уменьшить размеры трансформатора и повысить общую плотность мощности. При этом важным параметром остаётся уровень пульсаций, который должен соответствовать требованиям чувствительной электроники.

Тепловой режим и условия эксплуатации

Работа преобразователя сопровождается тепловыделением. Для модели 10DPW 2405D1.5 характерны следующие особенности:

• широкий диапазон рабочих температур окружающей среды,
• возможность работы без принудительного охлаждения при номинальной нагрузке,

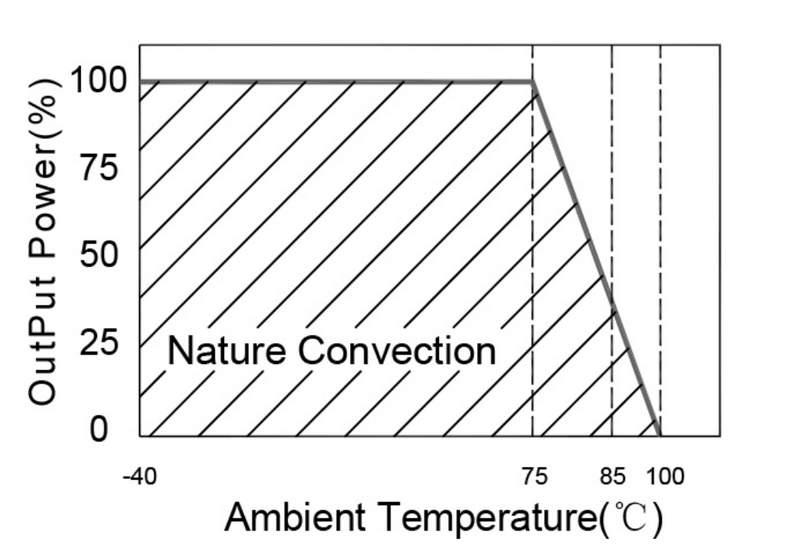

• снижение выходной мощности при превышении температурного порога,
• устойчивость к циклическим температурным изменениям.

Правильное размещение модуля на плате, обеспечение вентиляции и соблюдение рекомендаций по плотности монтажа позволяют поддерживать стабильную работу без перегрева.

Электромагнитная совместимость

Для промышленного оборудования крайне важны параметры ЭМС. Преобразователь серии 10DPW учитывает следующие аспекты:

• встроенный входной фильтр подавления высокочастотных помех,
• ограничение уровня излучаемых помех,
• минимизация проводимых помех в питающей линии,
• устойчивость к внешним электромагнитным воздействиям.

Это позволяет использовать модуль в составе шкафов автоматизации, телекоммуникационных стоек и распределённых систем без необходимости применения сложных дополнительных фильтров.

Области применения

Преобразователь GAPTEC 10DPW 2405D1.5 используется в различных сегментах промышленности. Основные направления:

• системы промышленной автоматизации,
• контроллеры и модули ввода-вывода,
• телекоммуникационное оборудование,
• измерительные приборы,
• системы безопасности и мониторинга,
• распределённые датчиковые сети,
• медицинская электроника при соблюдении требований стандартов.

Благодаря двойному выходу 5 В модуль удобен для питания аналоговых и цифровых цепей одновременно, при условии соблюдения баланса нагрузки.

Преимущества использования 10DPW 2405D1.5

Ключевые достоинства модели можно сформулировать следующим образом:

• компактность конструкции,
• наличие гальванической изоляции,
• стабильные выходные параметры,
• встроенные защитные механизмы,
• высокий КПД,
• универсальность применения в системах 24 В.

Для промышленной среды, где 24 В является стандартом питания шкафов управления, данная модель обеспечивает простую интеграцию без необходимости дополнительных преобразователей входного уровня.

Таким образом, DC/DC-преобразователь GAPTEC Electronic 10DPW 2405D1.5 представляет собой компактное и технологически выверенное решение для систем с входным напряжением 24 В и двойным выходом 5 В. Он сочетает гальваническую изоляцию, устойчивость к промышленным условиям эксплуатации, встроенные защиты и высокую плотность мощности. Рациональное применение модуля в системах автоматизации, измерительной технике и телекоммуникациях позволяет обеспечить стабильное питание чувствительной электроники при минимальных габаритах.
