Промышленная надежность в компактном корпусе: Fujitsu JS24N-K
Fujitsu JS24N-K — электромеханическое реле общего назначения, разработанное для коммутации цепей управления и сигнализации в составе промышленного оборудования, автоматизированных линий, распределительных шкафов и энергетических установок. Данная модель относится к категории миниатюрных силовых реле с катушкой постоянного тока 24 В и контактной группой, рассчитанной на коммутацию нагрузок средней мощности. Реле подобного класса востребованы в тех случаях, когда требуется надёжное гальваническое разделение цепей, устойчивость к длительной работе в циклическом режиме и стабильные электрические параметры при перепадах температуры и напряжения питания. Fujitsu как производитель зарекомендовал себя на рынке промышленной электроники благодаря высокому качеству контактных систем и контролю технологических процессов.
Техническая характеристика Fujitsu JS24N-K
Ключевые параметры реле определяют его совместимость с системами автоматизации и силовыми цепями:
- номинальное напряжение катушки — 24 В постоянного тока,
- тип питания катушки — DC,
- номинальный ток катушки — зависит от сопротивления обмотки и составляет десятки миллиампер,
- потребляемая мощность катушки — в пределах стандартных значений для реле данного типоразмера,
- конфигурация контактов — переключающая группа,
- номинальный ток коммутации — до 5–10 А в зависимости от типа нагрузки,
- максимальное коммутационное напряжение — до 250 В переменного тока либо до 30 В постоянного тока,
- электрическая износостойкость — сотни тысяч циклов при номинальной нагрузке,
- механическая износостойкость — миллионы циклов переключений.
Такие параметры позволяют использовать реле в цепях управления двигателями, катушками контакторов, сигнализацией, а также в составе логических блоков промышленной автоматики.
Параметры изоляции и безопасности
Важное значение имеют характеристики электрической прочности:
- диэлектрическая прочность между катушкой и контактами — несколько киловольт,
- сопротивление изоляции — не менее десятков или сотен мегом при испытательном напряжении,
- минимальное расстояние утечки и зазора — соответствует промышленным стандартам,
- класс изоляции — рассчитан на эксплуатацию в распределительных шкафах.
Данные характеристики обеспечивают надёжное гальваническое разделение цепей управления и силовых цепей, что критично для безопасности персонала и устойчивости оборудования.

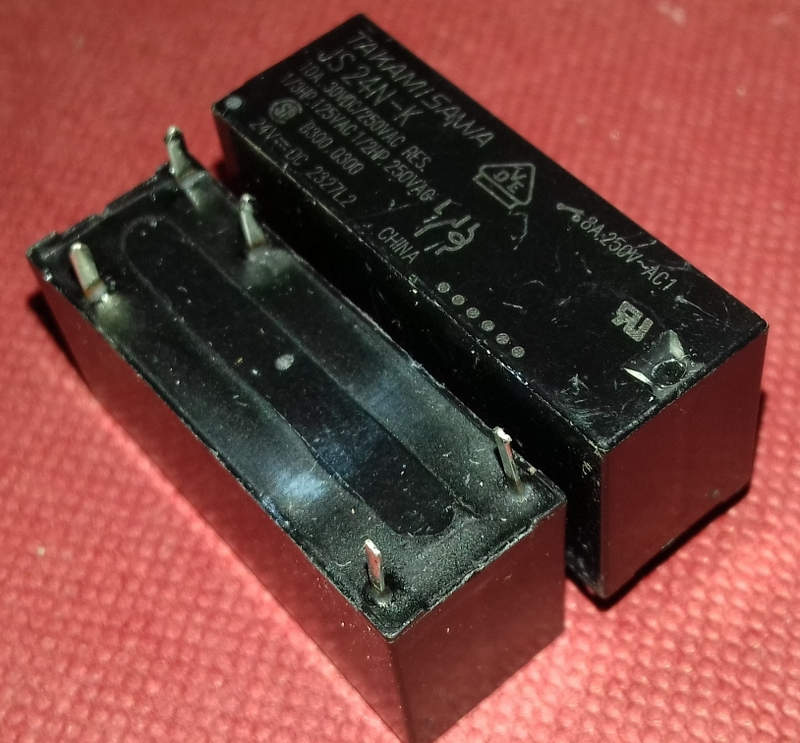

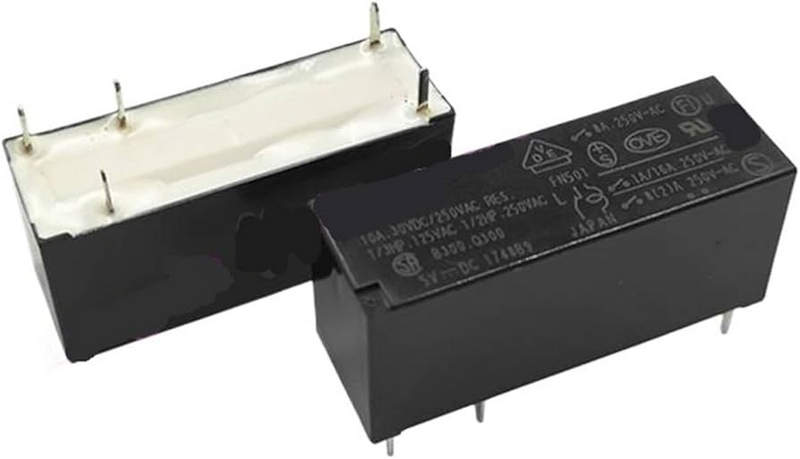

Конструктивные особенности модели
Fujitsu JS24N-K выполнено в компактном пластиковом корпусе, устойчивом к нагреву и механическим воздействиям. Конструкция включает:
- герметизированный или полугерметичный корпус,
- электромагнитную систему с якорем и возвратной пружиной,
- контактную группу из серебросодержащего сплава,
- выводы для монтажа на печатную плату или в панельное основание.
Контактная система разработана с учётом минимизации искрообразования и устойчивости к залипанию при коммутации индуктивных нагрузок. Контакты выполнены из материалов с добавлением серебра, что обеспечивает:
- низкое переходное сопротивление,
- устойчивость к эрозии,
- стабильную коммутацию при номинальных токах,
- минимальный нагрев в зоне контакта.
В зависимости от исполнения возможна коммутация активной, индуктивной и слаботочной нагрузки. При работе с индуктивными нагрузками рекомендуется установка защитных RC-цепочек или диодов для подавления перенапряжений.
Принцип работы
Работа реле основана на действии электромагнитного поля. При подаче напряжения 24 В на катушку:
- возникает магнитное поле,
- якорь притягивается к сердечнику,
- контактная группа изменяет своё положение,
- происходит замыкание или размыкание силовой цепи.
После снятия напряжения возвратная пружина возвращает якорь в исходное положение. Время срабатывания и отпускания находится в пределах миллисекунд, что делает устройство пригодным для импульсных режимов.
Монтаж и подключение
Монтаж осуществляется:
- на печатную плату с пайкой выводов,
- в релейные модули с розетками,
- в составе модульных блоков автоматики.
- При подключении важно учитывать:
- полярность катушки постоянного тока,
- сечение проводников,
- наличие защитных элементов в цепи катушки,
- соблюдение расстояний между токоведущими частями.
Несоблюдение этих требований может привести к перегреву, ускоренному износу контактов или выходу устройства из строя.
Области применения
Fujitsu JS24N-K используется в следующих направлениях:
- промышленные системы автоматизации,
- шкафы управления технологическими линиями,
- системы вентиляции и кондиционирования,
- энергетические распределительные панели,
- машиностроительные комплексы,
- контрольные панели и сигнализация,
- управление насосами и компрессорами,
- логические модули управления.
Благодаря универсальности реле подходит для применения в производственных цехах, инфраструктурных объектах и энергетике.
Преимущества модели Fujitsu JS24N-K
Среди ключевых преимуществ можно выделить:
- компактные размеры,
- надёжную контактную систему,
- стабильную работу при номинальном напряжении 24 В DC,
- высокую механическую износостойкость,
- универсальность применения,
- совместимость с типовыми печатными платами,
- устойчивость к температурным перепадам.
Данные характеристики делают устройство рациональным выбором для серийных решений.
Таким образом, Fujitsu JS24N-K представляет собой надёжное электромеханическое реле с катушкой 24 В постоянного тока, рассчитанное на эксплуатацию в системах промышленной автоматики. Конструкция обеспечивает стабильную коммутацию, высокую износостойкость и достаточный запас электрической прочности. Устройство подходит для управления различными типами нагрузок при соблюдении номинальных параметров.
