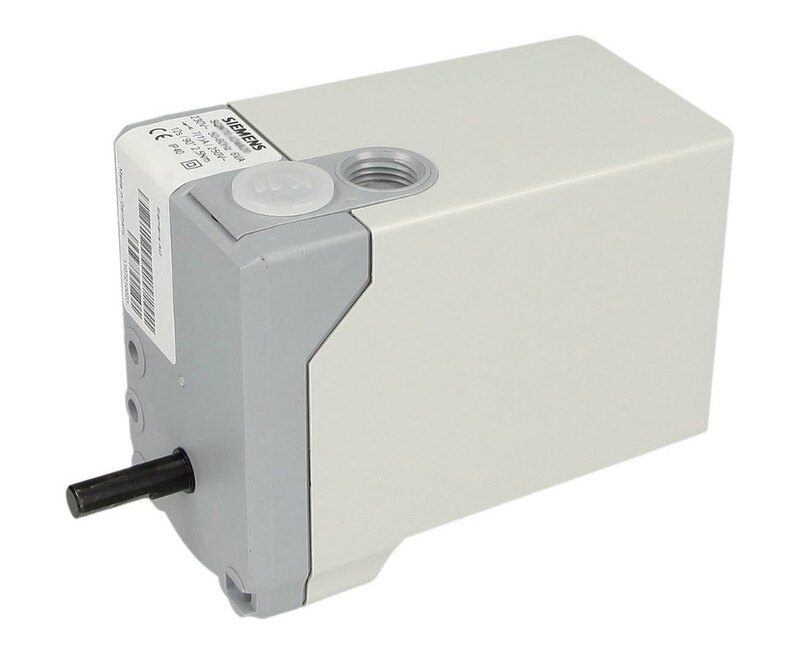

Сервопривод Siemens SQM50.480A2: прецизионное управление воздушно-газовыми заслонками в промышленных системах горения

В современных промышленных системах горения особое значение имеет точное управление подачей воздуха и топлива. Это позволяет не только стабилизировать процесс горения, но и повысить энергоэффективность установки, сократить выбросы и обеспечить безопасную эксплуатацию оборудования. Сервоприводы Siemens серии SQM50 предназначены для прецизионного позиционирования воздушных и газовых заслонок, применяемых в крупных котельных, промышленных печах и энергетических системах. Модель SQM50.480A2 отличается высокой мощностью, надёжностью и гибкостью настройки, что делает её оптимальным решением для задач с повышенными требованиями к точности и ресурсу оборудования.

Технические характеристики

Ниже перечислены ключевые технические характеристики сервопривода Siemens SQM50.480A2, определяющие его возможности:

• Напряжение питания: 230 В AC, 50/60 Гц;
• Максимальный крутящий момент: 40 Н·м;
• Диапазон угла поворота: 0…90° (настраиваемый);
• Время поворота на 90°: ~30 секунд;
• Позиционирование: с аналоговым входом 4–20 мА или 0–135 Ом;
• Встроенный потенциометр обратной связи: 135 Ом;
• Возможность ручного управления при отключении питания;
• Тип установки: фланцевое или на вал заслонки;
• Температурный диапазон: от –20 до +60 °C;
• Степень защиты: IP54 (защита от пыли и водяных брызг);
• Совместимость: с системами управления Siemens и другими промышленными контроллерами.

Особенности конструкции устройств

Сервопривод Siemens SQM50.480A2 выполнен в прочном металлическом корпусе с герметичной конструкцией, рассчитанной на эксплуатацию в условиях высокой влажности, пыли и вибраций. Он оснащён мощным электродвигателем с редуктором, обеспечивающим высокий крутящий момент при плавном и стабильном движении. Электронная система управления принимает аналоговый сигнал 4–20 мА, позволяя точно устанавливать угол поворота заслонки в зависимости от управляющего параметра. Встроенный потенциометр обеспечивает обратную связь, благодаря которой система может контролировать положение заслонки в режиме реального времени. Для аварийных ситуаций предусмотрена возможность ручного позиционирования. За счёт модульной конструкции сервопривод легко обслуживается и адаптируется под различные типы приводимых механизмов. Высокая точность, долговечность и совместимость с промышленными системами управления делают его надёжным элементом любой автоматизированной установки.

Области применения

Сервопривод Siemens SQM50.480A2 применяется в системах, где требуется управление заслонками и клапанами с высоким крутящим моментом и точным позиционированием. Ниже представлены основные направления использования:

• Крупные промышленные и коммунальные котельные установки;
• Газовые и жидкотопливные горелки высокого давления;
• Печь, термические агрегаты и сушильные комплексы;
• Инжекционные системы подачи воздуха в камеры сгорания;
• Индустриальные теплогенераторы и энергетическое оборудование;
• Системы с электронным регулированием кислородно-газового соотношения;
• Автоматизированные линии с тепловыми процессами.

Компания "Олниса" предлагает широкий спектр приводной техники Siemens, включая сервоприводы SQM50.480A2. Технические специалисты компании помогут подобрать оптимальное оборудование под конкретные условия эксплуатации, учтя тип горелки, массу заслонки и необходимый крутящий момент. "Олниса" обеспечивает оперативную доставку по всей России — от крупных промышленных регионов до удалённых объектов. Надёжное партнёрство, гибкий сервис и профессиональный подход делают компанию удобным поставщиком и консультантом по вопросам теплоэнергетики и промышленной автоматизации.

Преимущества

К основным преимуществам сервопривода Siemens SQM50.480A2 относятся:

• Высокий крутящий момент — до 40 Н·м;
• Поддержка аналогового управления 4–20 мА;
• Интегрированная обратная связь с потенциометром;
• Прочный герметичный корпус с классом защиты IP54;
• Возможность ручного управления при отсутствии питания;
• Надёжная работа в промышленных условиях;
• Совместимость с широким спектром автоматизированных систем;
• Быстрый отклик и точность позиционирования;
• Долгий срок службы и минимальное техническое обслуживание;
• Простота монтажа и ввода в эксплуатацию.

Таким образом, Siemens SQM50.480A2 — это высокомощный и надёжный сервопривод для управления заслонками в системах горения и подачи воздуха. Его точность, устойчивость к внешним условиям и совместимость с современными системами управления делают его важным элементом промышленной автоматизации.
