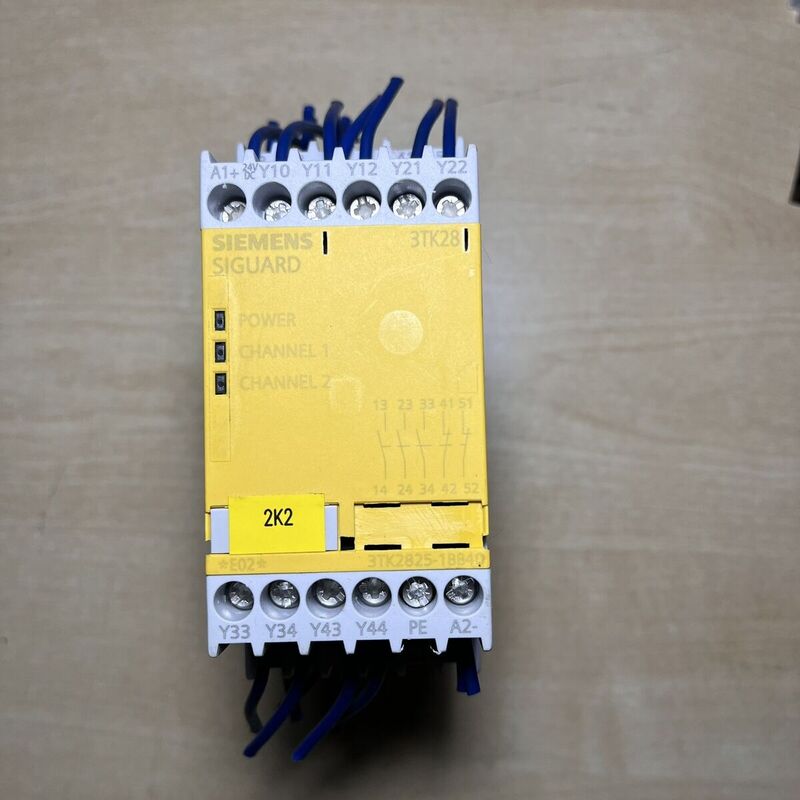

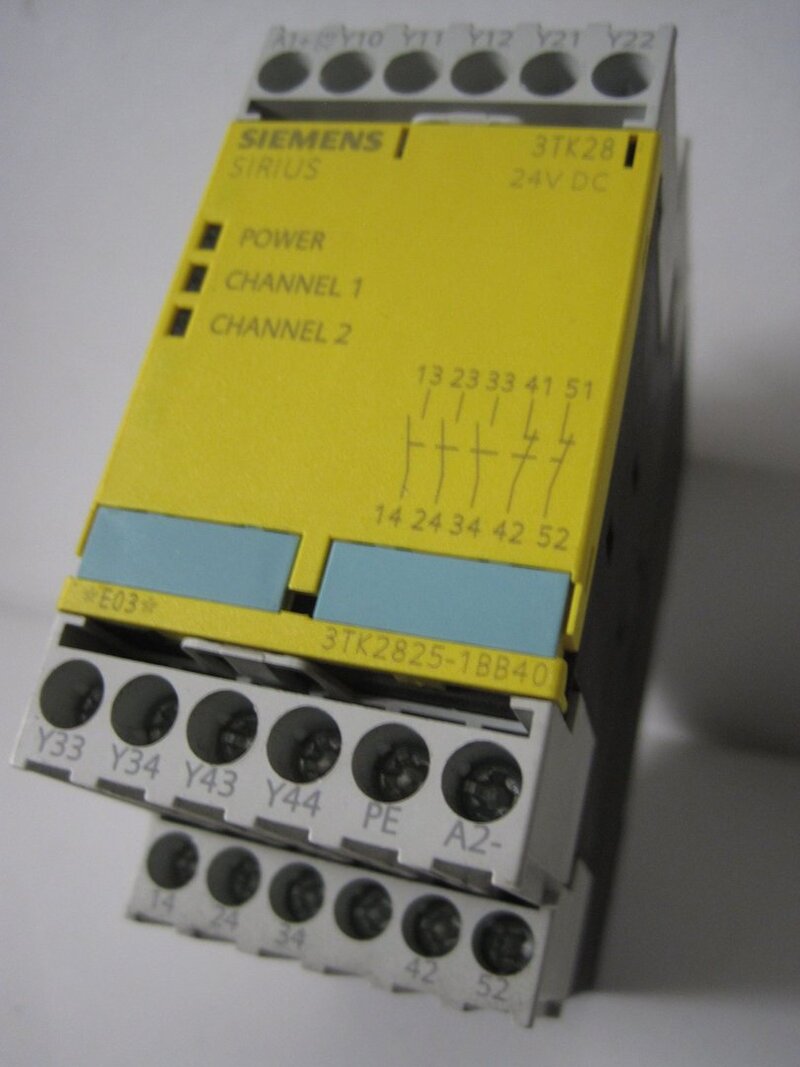

Реле безопасности Siemens 3TK2825-1BB40: эффективная защита персонала и оборудования в автоматизированных системах

Обеспечение промышленной безопасности — неотъемлемый элемент современных автоматизированных комплексов. В условиях, когда любое нештатное событие может привести к остановке оборудования или травме оператора, возрастает значение устройств, способных мгновенно отключать подачу энергии в случае угрозы. Реле безопасности Siemens 3TK2825-1BB40 относится к категории компонентов, которые обеспечивают защиту жизненно важных цепей, соответствуя международным требованиям к функциональной безопасности. Это решение используется как в простых, так и в многоуровневых системах аварийной остановки, блокировке доступа, контроле дверей и других типичных сценариях, связанных с защитой персонала.

Технические характеристики

Ниже приведены ключевые технические характеристики модели 3TK2825-1BB40, определяющие её эффективность и универсальность:

• Тип реле: модуль безопасности для аварийной остановки (E-STOP);
• Напряжение питания: 24 В DC;
• Контакты: 3 нормально разомкнутых (NO) + 1 нормально замкнутый (NC);
• Категория безопасности: до уровня SIL 3 (по IEC 62061) и PL e (по ISO 13849-1);
• Время срабатывания: ≤30 мс;
• Режим работы: одноканальный/двухканальный вход;
• Выходные цепи: направлены на управление исполнительными механизмами (контакторы, ПЛК и т.п.);
• Монтаж: стандартная DIN-рейка, корпус шириной 22,5 мм;
• Температурный диапазон: от –25 до +60 °C;
• Защита корпуса: IP20 (внутри щита);
• Совместимость с системами ASIsafe и стандартами EN 60204-1, EN ISO 13850.

Особенности конструкции устройств

Siemens 3TK2825-1BB40 выполнено в компактном корпусе, оптимизированном для установки в распределительные шкафы с ограниченным пространством. В основе конструкции — высокая надёжность контактной группы, рассчитанной на многократные коммутационные циклы, включая аварийные отключения. Устройство может работать как в одноканальной, так и в двухканальной конфигурации, что расширяет его совместимость с различными системами аварийной защиты. Яркие светодиодные индикаторы позволяют оперативно контролировать состояние входов и выходов, а также наличие неисправностей. Реле оснащено фиксатором на DIN-рейку с механизмом быстрого отсоединения, что облегчает монтаж и техобслуживание. Материалы корпуса обладают стойкостью к термическим и механическим нагрузкам, а внутренняя схема спроектирована с учётом требований к функциональной изоляции, снижая риск ложных срабатываний.

Области применения

Модель 3TK2825-1BB40 широко используется в системах безопасности, где критически важно быстрое и надёжное отключение цепей питания. Ниже перечислены основные сферы применения:

• Аварийные кнопки остановки на станках и производственных линиях;
• Защита обслуживающего персонала от движущихся механизмов;
• Контроль положения дверей и защитных кожухов;
• Безопасное управление приводами и исполнительными устройствами;
• Внедрение в системы управления с ПЛК, поддерживающие функции безопасности;
• Роботизированные комплексы с операционным доступом;
• Транспортные и логистические линии автоматизации;
• Сборочные и упаковочные линии.

Компания "Олниса" предлагает полный спектр продукции Siemens, включая устройства безопасности серии 3TK. Клиенты могут получить квалифицированную помощь в выборе оборудования, соответствующего стандартам безопасности, а также рекомендации по правильной интеграции реле в существующую систему. Специалисты компании обладают инженерной экспертизой в области промышленной автоматизации и технической безопасности.

Преимущества

К числу основных преимуществ реле безопасности Siemens 3TK2825-1BB40 можно отнести:

• Соответствие самым строгим стандартам безопасности (SIL 3 / PL e);
• Универсальность применения — от станков до роботизированных комплексов;
• Поддержка одно- и двухканального режима;
• Компактный размер — всего 22,5 мм шириной;
• Быстрый отклик и высокая надёжность коммутационных цепей;
• Простая интеграция в существующие шкафы автоматики;
• Яркая и наглядная индикация состояния;
• Стойкость к промышленным условиям эксплуатации;
• Поддержка совместной работы с ПЛК и контроллерами безопасности;
• Упрощённый монтаж и сервисное обслуживание.

Таким образом, Siemens 3TK2825-1BB40 — это реле безопасности, которое сочетает в себе компактные габариты, высокую степень надёжности и соответствие международным стандартам в области защиты персонала и оборудования. Его функциональность и простота внедрения позволяют интегрировать устройство в широкий круг промышленных систем.
