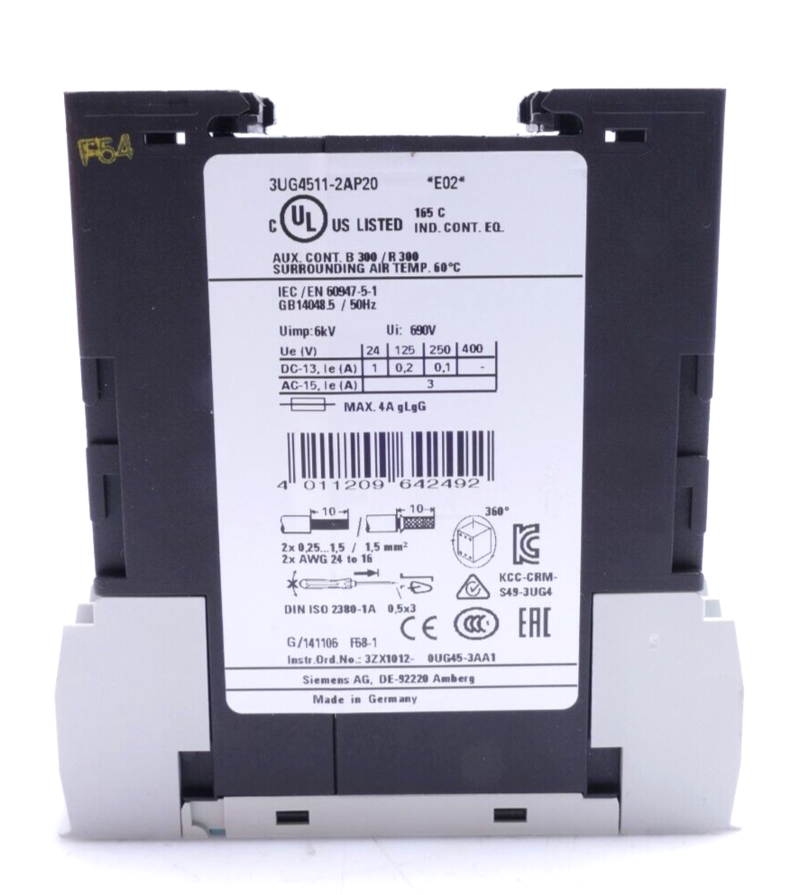

Реле контроля фаз Siemens 3UG4511-2AP20: точный мониторинг трёхфазного напряжения в системах автоматизации
Стабильность трёхфазного электропитания критически важна для надёжной работы промышленных установок, электродвигателей и автоматизированных комплексов. Отклонения в чередовании фаз, асимметрия или полное отсутствие одной из них могут привести к серьёзным повреждениям оборудования и аварийным простоям. Для предотвращения таких ситуаций используются фазоконтрольные реле. Одним из технологически продвинутых решений является Siemens 3UG4511-2AP20 — интеллектуальное устройство контроля параметров сети, сочетающее высокую точность, адаптивность и простоту интеграции в широкий спектр электротехнических систем.
Технические характеристики
Ниже перечислены ключевые технические характеристики реле Siemens 3UG4511-2AP20:
- Диапазон входного напряжения: 160–690 В AC (трёхфазная сеть);
- Напряжение питания: от 24 до 240 В AC/DC (универсальное);
- Контроль параметров: чередование фаз, обрыв фазы, асимметрия;
- Диапазон чувствительности к асимметрии: 5–25 %;
- Регулировка выдержки времени: 0,1–20 секунд;
- Тип контактов: 1 переключающий (CO);
- Интерфейс настройки: поворотные переключатели;
- Ширина корпуса: 22,5 мм (монтаж на DIN-рейку);
- Индикация состояния: светодиоды на лицевой панели;
- Рабочая температура: от –25 до +60 °C;
- Класс защиты: IP20 (корпус), IP40 (лицевая часть);
- Соответствие стандартам: IEC 60255, EN 60947-5-1, UL, CSA.
Особенности конструкции устройств

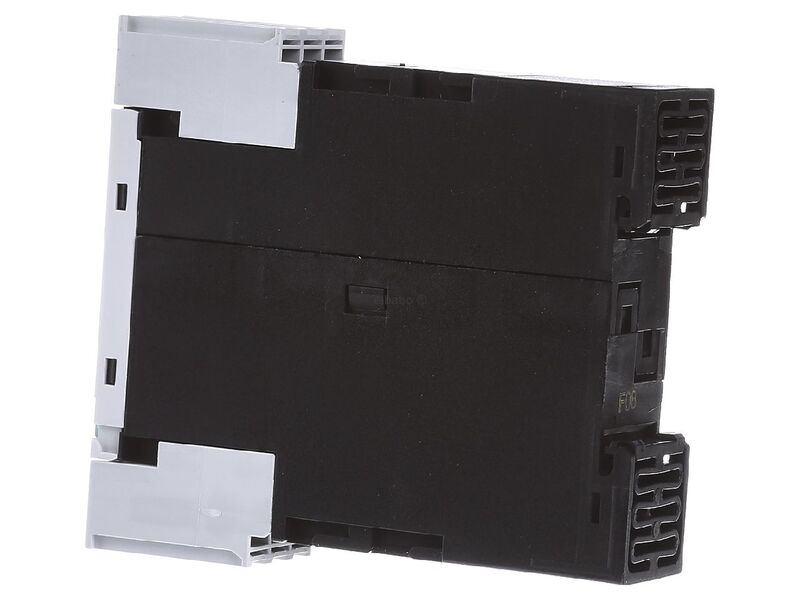

Siemens 3UG4511-2AP20 разработано как компактное и функционально насыщенное устройство, обеспечивающее полный контроль параметров трёхфазного напряжения без необходимости подключения нулевого провода. Универсальное питание от широкого диапазона источников упрощает его применение в различных проектах. Все элементы управления и индикации расположены на лицевой панели, что позволяет производить быструю настройку и визуальную диагностику прямо в процессе эксплуатации. За счёт встроенной гальванической развязки обеспечивается надёжная изоляция между сигнальной и силовой частью. Конструкция корпуса оптимизирована для плотной установки на DIN-рейке в ограниченном пространстве распределительного щита. Надёжные компоненты, используемые при производстве, рассчитаны на длительный срок службы даже в условиях частых колебаний напряжения и промышленного электромагнитного фона.
Области применения
Siemens 3UG4511-2AP20 используется в системах, где требуется постоянный контроль параметров трёхфазной сети с возможностью быстрой реакции на отклонения. Ниже приведены основные сферы его применения:
- Электроустановки с асинхронными двигателями;
- Системы промышленной автоматизации;
- Вентиляционное и насосное оборудование;
- Компрессорные и холодильные агрегаты;
- Автоматизированные распределительные щиты;
- Промышленные линии с высокой нагрузкой;
- Лифтовые и подъёмные установки;
- Инфраструктурные системы электроснабжения зданий.
Компания "Олниса" поставляет широкий спектр продукции Siemens, включая устройства контроля фаз 3UG4511-2AP20. Команда технических специалистов предоставляет клиентам грамотные консультации по подбору и настройке оборудования, а также методическую поддержку при проектировании автоматизированных систем.
Преимущества
К числу основных преимуществ модели Siemens 3UG4511-2AP20 относятся:
- Расширенный диапазон контролируемого напряжения: до 690 В AC;
- Универсальное питание от 24 до 240 В AC/DC;
- Контроль всех ключевых параметров трёхфазной сети;
- Простота настройки с помощью поворотных регуляторов;
- Яркая светодиодная индикация текущего состояния;
- Компактное исполнение — ширина корпуса всего 22,5 мм;
- Возможность использования без подключения нейтрали;
- Высокая точность измерений и стабильность характеристик;
- Соответствие международным стандартам безопасности и качества;
- Устойчивость к вибрации, пыли и электромагнитным помехам.
Таким образом, реле контроля фаз Siemens 3UG4511-2AP20 — это надёжное и технологичное решение для обеспечения стабильности и безопасности трёхфазных электрических систем. Оно сочетает в себе точность, компактность и простоту эксплуатации, что делает его востребованным в разнообразных отраслях — от машиностроения до автоматизации зданий.
