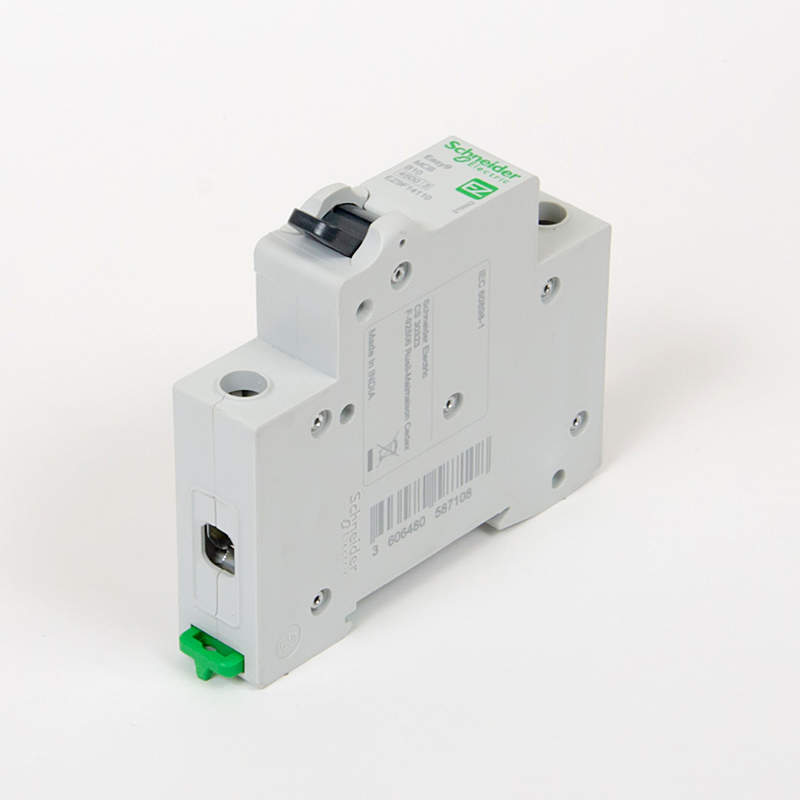

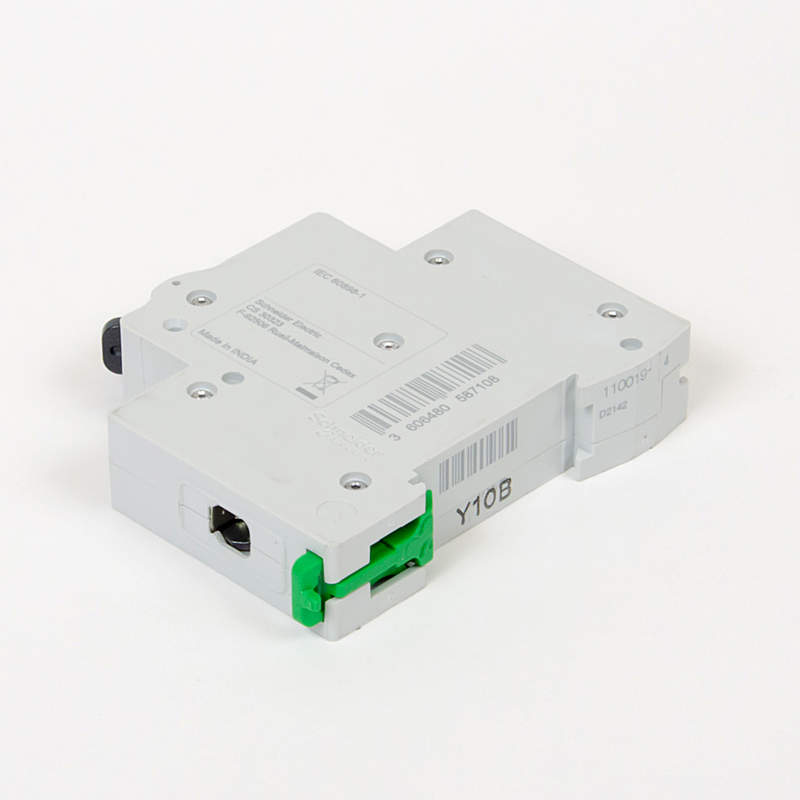

Schneider Electric Easy9 10А – надежный контроль электропитания

Современные электрические сети, будь то в жилых, коммерческих или промышленных объектах, требуют надежной, безопасной и эффективной защиты от перегрузок и коротких замыканий. Одним из ключевых элементов такой защиты является автоматический выключатель — устройство, способное автоматически отключать электрическую цепь при возникновении аварийных ситуаций. Среди множества производителей автоматических выключателей особое место занимает компания Schneider Electric — мировой лидер в области энергетики и автоматизации.

Технические характеристики EZ9F14110

Вот технические характеристики выключателя EZ9F14110:

• Номинальный ток (In): 10 А
• Характеристика срабатывания: тип C
• Температурный диапазон эксплуатации: от -25C до +60C
• Степень защиты: IP20 (защита от доступа пальцами, не предназначен для влажных помещений без щитового шкафа)
• Монтаж: на DIN-рейку 35 мм
• Ширина модуля: 1 модуль (18 мм)
• Срок службы: не менее 10 000 циклов включения/отключения
• Стандарты: IEC 60898-1, ГОСТ Р 50345-99

Характеристика срабатывания типа C

Одной из ключевых характеристик автоматического выключателя является его время-токовая характеристика, определяющая, при каком токе и с какой задержкой произойдет срабатывание. Для бытовых и общих применений чаще всего используются характеристики B, C и D. Выключатель EZ9F14110 имеет характеристику типа C, что означает:

• Тепловая защита (от перегрузки) срабатывает при токе от 1,13 до 1,45 от номинального (11,3–14,5 А) с выдержкой времени от нескольких секунд до минут.
• Электромагнитная защита (от короткого замыкания) срабатывает мгновенно при токе от 5 до 10 крат номинальному, т.е. от 50 до 100 А.
• Характеристика C оптимальна для цепей с умеренными пусковыми токами — таких, как освещение, бытовая техника, компьютеры, телевизоры. Она обеспечивает баланс между чувствительностью и устойчивостью к кратковременным перегрузкам.

Конструкция и принцип работы

Выключатель EZ9F14110 имеет модульную конструкцию, что позволяет легко устанавливать его в электрические щиты на стандартную DIN-рейку. Корпус выполнен из термостойкого, самозатухающего пластика, устойчивого к возгоранию и механическим воздействиям. Внутри корпуса расположены следующие основные компоненты:

• Тепловой расцепитель — биметаллическая пластина, изгибающаяся при нагреве от избыточного тока. При длительной перегрузке пластина деформируется, воздействуя на механизм отключения.
• Дугогасительная камера — система металлических пластин, разделяющих и охлаждающих электрическую дугу, возникающую при разрыве цепи под нагрузкой.
• Механизм ручного управления — рычаг для включения/отключения и индикации состояния (включен/отключен/сработал).

Принцип работы прост: в нормальном режиме контакты замкнуты, ток свободно протекает. При перегрузке или коротком замыкании срабатывает соответствующий расцепитель, размыкая цепь. После устранения неисправности автомат можно включить повторно.

Преимущества серии Easy9

Серия Easy9 была разработана Schneider Electric специально для массового потребителя, сочетающего доступную цену с европейским качеством. Основные преимущества серии:

• Надежность и безопасность — соответствие международным стандартам, высокая отключающая способность, защита от ложных срабатываний.
• Простота монтажа — защелкивание на DIN-рейку, удобные зажимы для проводов (винтовые клеммы с возможностью подключения проводов сечением до 25 мм2), визуальная индикация состояния.
• Компактность — ширина одного модуля (18 мм) позволяет экономить место в щитке.
• Универсальность — совместимость с другими устройствами Schneider Electric (УЗО, дифавтоматы, реле и т.д.), возможность создания полноценных систем защиты.
• Долговечность — рассчитан на длительную эксплуатацию даже в условиях частых коммутаций.

Области применения

Выключатель EZ9F14110 на 10 А идеально подходит для:

• Защиты цепей освещения в квартирах, домах, офисах.
• Подключения маломощных бытовых приборов (телевизоры, компьютеры, зарядные устройства, Wi-Fi роутеры).
• Использования в распределительных щитах как вводной или групповой автомат для слаботочных линий.
• Применения в системах “умный дом”, где требуется точная и надежная защита чувствительного оборудования.
• Установки в учебных классах, медицинских кабинетах, гостиничных номерах — везде, где нагрузка не превышает 2,2–2,3 кВт (при 230 В).

Таким образом, выключатель Schneider Electric Easy9 EZ9F14110 на 10 А — это надежное, безопасное и экономичное решение для защиты электрических цепей в бытовых и легких коммерческих условиях. Благодаря продуманной конструкции, соответствию международным стандартам и доступной цене, он стал одним из самых популярных автоматов в своем классе. Его применение позволяет обеспечить стабильную и безопасную работу электросети, защитить оборудование и предотвратить аварийные ситуации. Для потребителя, ценящего качество, безопасность и долговечность, выбор в пользу Schneider Electric Easy9 — это выбор в пользу уверенности и спокойствия.
