Автомат Compact NSX 630F Schneider Electric – качество мирового бренда

В современных промышленных, коммерческих и инфраструктурных электроустановках надежность, безопасность и эффективность электроснабжения играют ключевую роль. Одним из важнейших элементов, обеспечивающих стабильную работу электрических сетей, является автоматический выключатель — устройство, предназначенное для защиты цепей от перегрузок, коротких замыканий и других аварийных ситуаций. Среди широкого спектра решений на рынке выделяется серия Compact NSX от Schneider Electric — одного из мировых лидеров в области энергетики и автоматизации.

Общая информация о серии Compact NSX

Серия Compact NSX — это линейка автоматических выключателей Schneider Electric, разработанных для обеспечения защиты электрических цепей в сетях переменного тока до 690 В и постоянного тока до 250 В. Эти устройства предназначены для установки в распределительных щитах, на промышленных объектах, в коммерческих зданиях, а также в инфраструктурных проектах (метро, аэропорты, больницы и т.д.). Серия NSX отличается модульностью, гибкостью настройки и высокой степенью интеллектуализации, что позволяет адаптировать выключатели под конкретные требования проекта.

Технические характеристики Compact NSX 630F

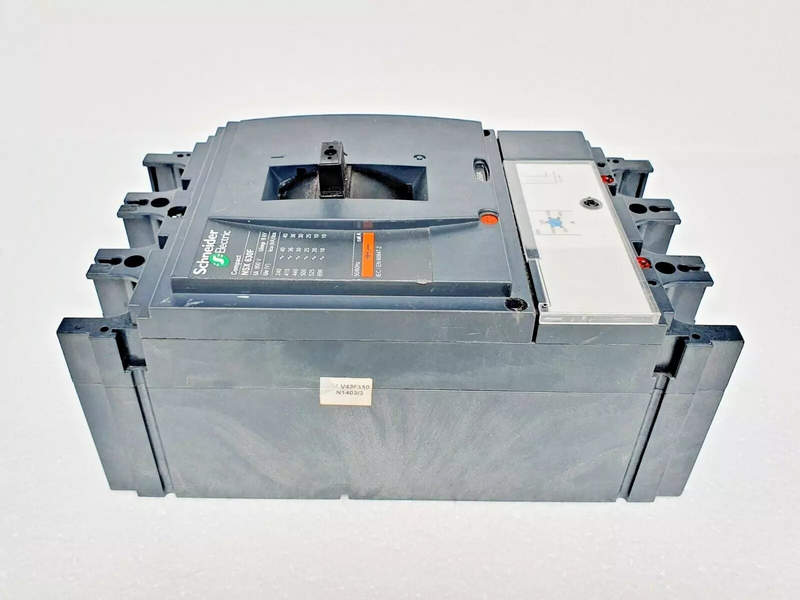

Модель NSX 630F — это автоматический выключатель с номинальным током 630 А, предназначенный для защиты цепей от перегрузок и коротких замыканий. Буква "F" в обозначении указывает на фиксированное исполнение, то есть устройство не имеет съемного исполнения (в отличие от моделей с буквой "D" — выдвижное исполнение). Это означает, что выключатель устанавливается стационарно и не предназначен для частого извлечения или замены без отключения питания. Основные технические параметры:

• Номинальное напряжение (Ue): до 690 В переменного тока (AC), до 250 В постоянного тока (DC)
• Класс ограничения: 3 (высокая способность ограничения тока короткого замыкания)
• Частота: 50/60 Гц
• Степень защиты: IP20 (со стороны передней панели при установленной ручке)
• Тип расцепителя: электронный Micrologic (различные версии — от базовых до продвинутых с функциями измерения и связи)
• Количество полюсов: 3P или 4P
• Габариты: компактные — высота 207 мм, ширина — в зависимости от количества полюсов (примерно 104 мм на полюс), глубина — около 140 мм
• Выключатель соответствует международным стандартам: IEC 60947-2, EN 60947-2, ГОСТ Р МЭК 60947-2.

Конструктивные особенности

Compact NSX 630F выполнен в корпусе из термостойкого, самозатухающего пластика, что обеспечивает высокую пожаробезопасность. Конструкция предусматривает:

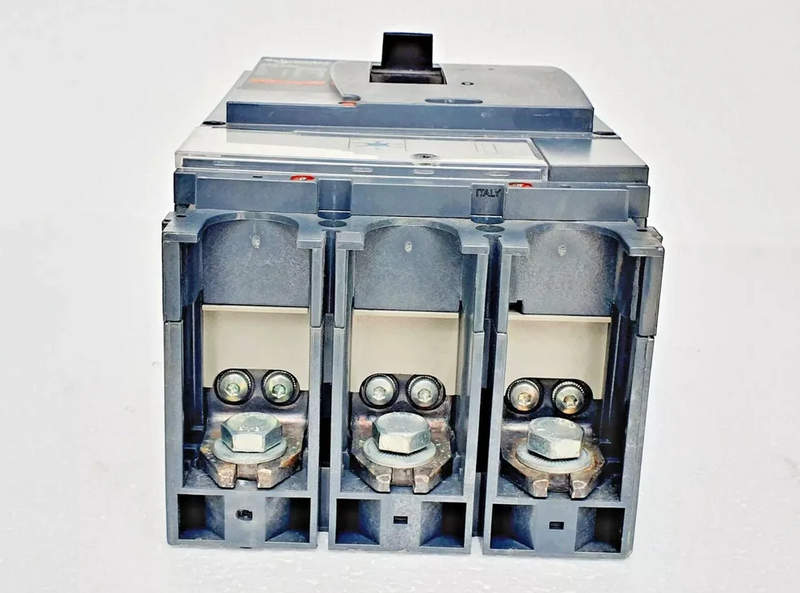

• Винтовые или пружинные зажимы для подключения проводников — обеспечивают надежный контакт и устойчивость к вибрациям.
• Индикаторы состояния — визуальная индикация положения контактов (включен/отключен/сработал).
• Механизм свободного расцепления — гарантирует отключение даже при залипании рукоятки.Блокировка в
• положении OFF — возможность установки замка безопасности для предотвращения несанкционированного включения.
• Возможность установки дополнительных аксессуаров: вспомогательные и сигнальные контакты, расцепители минимального и нулевого напряжения, двигатели для дистанционного управления, интерфейсы связи.
• Особое внимание заслуживает система дугогашения — камера с металлическими пластинами, разделяющими и охлаждающими дугу, что обеспечивает быстрое гашение и минимизацию повреждений при отключении токов короткого замыкания.

Расцепители Micrologic — интеллектуальная защита

Одним из главных преимуществ Compact NSX является использование электронных расцепителей Micrologic, которые обеспечивают высокую точность и гибкость настройки параметров защиты. Для NSX 630F доступны следующие типы:

• Micrologic 2.0 / 2.3 — базовая защита от перегрузки (L) и короткого замыкания (I)
• Micrologic 5.0 / 5.3 — расширенная защита: L (перегрузка), I (мгновенное КЗ), S (селективное КЗ с выдержкой времени)
• Micrologic 6.0 / 6.3 — полная защита: L, I, S + защита от замыканий на землю (G)
• Micrologic 7.0 — защита + измерение параметров сети (ток, напряжение, мощность, энергия)
• Цифры после точки обозначают наличие функции измерения (".3" — с измерением и ЖК-дисплеем, ".0" — без дисплея, с индикацией светодиодами).

Расцепители Micrologic позволяют точно настраивать уставки срабатывания, выдержки времени, обеспечивая селективность с вышестоящими и нижестоящими устройствами. Это особенно важно в сложных распределительных сетях, где требуется избирательное отключение только поврежденного участка без обесточивания всей системы.

Функции мониторинга и управления

Благодаря расцепителям Micrologic 5.3, 6.3 и 7.0, NSX 630F превращается в интеллектуальное устройство, способное не только защищать, но и мониторить состояние электрической сети. Возможности включают:

• Измерение фазных и нулевых токов, напряжений
• Расчет активной, реактивной и полной мощности
• Учет потребленной энергии
• Регистрация событий (срабатывания, перегрузки, КЗ)
• Диагностика состояния устройства (температура, износ контактов)

Это позволяет удаленно контролировать состояние выключателя, получать аварийные сигналы, управлять включением/отключением, а также собирать данные для анализа энергопотребления и прогнозирования отказов.

Области применения

Compact NSX 630F находит применение в самых разных отраслях:

• Промышленность: защита вводов цеховых распределительных устройств, главных распределительных щитов, насосных станций, компрессорных установок.
• Коммерческие здания: офисные центры, торговые комплексы, гостиницы — для защиты вводов и распределения по этажам.
• Инфраструктура: аэропорты, железнодорожные станции, метрополитены — где требуется высокая надежность и селективность.
• Энергетика: распределительные подстанции, дизель-генераторные установки.
• Здравоохранение: больницы, клиники — где критически важна бесперебойность электроснабжения.

Благодаря высокой отключающей способности (до 150 кА), устройство подходит для установки вблизи трансформаторов и в точках с высоким потенциалом короткого замыкания.

Сравнение с аналогами

По сравнению с аналогичными выключателями других производителей (ABB Emax, Siemens 3VL, Eaton NZM), Compact NSX 630F выделяется:

• Более широким выбором интеллектуальных расцепителей
• Лучшей компактностью при сопоставимой отключающей способности
• Более гибкой системой аксессуаров и модулей связи
• Интуитивно понятным интерфейсом настройки (особенно с Micrologic 7.0)
• Низкой стоимостью владения за счет снижения затрат на обслуживание и модернизацию

Таким образом, Schneider Electric Compact NSX 630F — это современный, надежный и интеллектуальный автоматический выключатель, отвечающий самым высоким требованиям промышленных и коммерческих электроустановок. Благодаря сочетанию компактности, высокой отключающей способности, гибкой настройки защиты и возможностей мониторинга, он обеспечивает не только безопасность электрических цепей, но и способствует повышению энергоэффективности и снижению эксплуатационных затрат.
