Почему стоит выбрать автоматический выключатель ABB SH201L

В современной электроэнергетике и системах электроснабжения зданий, промышленных объектов и бытовых помещений особое значение приобретают устройства, обеспечивающие безопасность, надежность и стабильность работы электрических сетей. Продукция ABB используется в энергетике, нефтегазовой отрасли, металлургии, транспорте, строительстве и бытовом секторе. Особое внимание ABB уделяет разработке и производству устройств защиты электрических цепей, включая автоматические выключатели, УЗО, дифавтоматы и другие компоненты низковольтной коммутационной аппаратуры. Серия SH200, в которую входит SH201L, разработана специально для рынков, где важны соотношение цены и качества, а также простота монтажа и обслуживания.

Технические характеристики

Основные технические параметры ABB SH201L:

• Номинальная отключающая способность (Icn): 6 кА (при 230/400 В);
• Степень защиты: IP20 (со стороны передней панели);
• Температурный диапазон эксплуатации: от -25C до +55C;
• Монтаж: на DIN-рейку (стандарт 35 мм);
• Ширина модуля: 1 модуль (17,5 мм);
• Срок службы: не менее 10 000 циклов включения/отключения;
• Степень загрязнения: 2;
• Категория применения: АС (переменный ток).

Конструктивные особенности

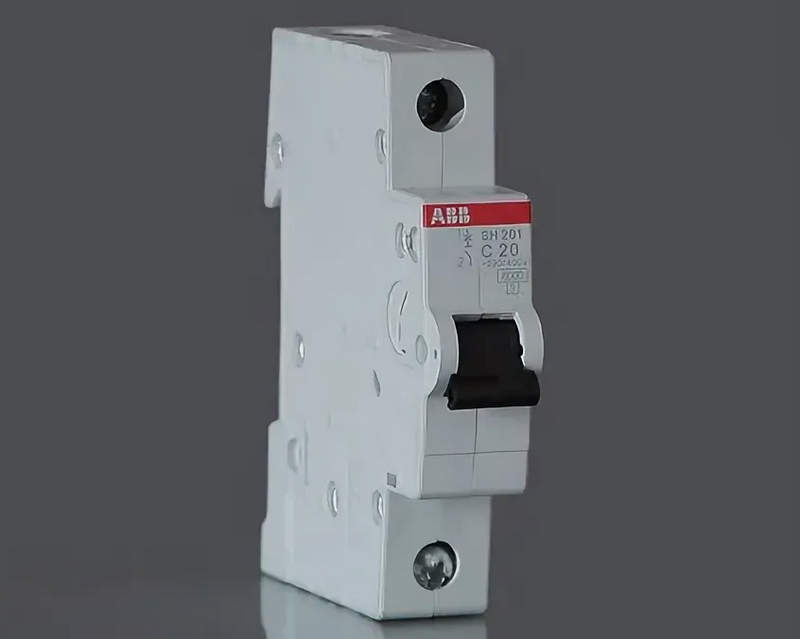

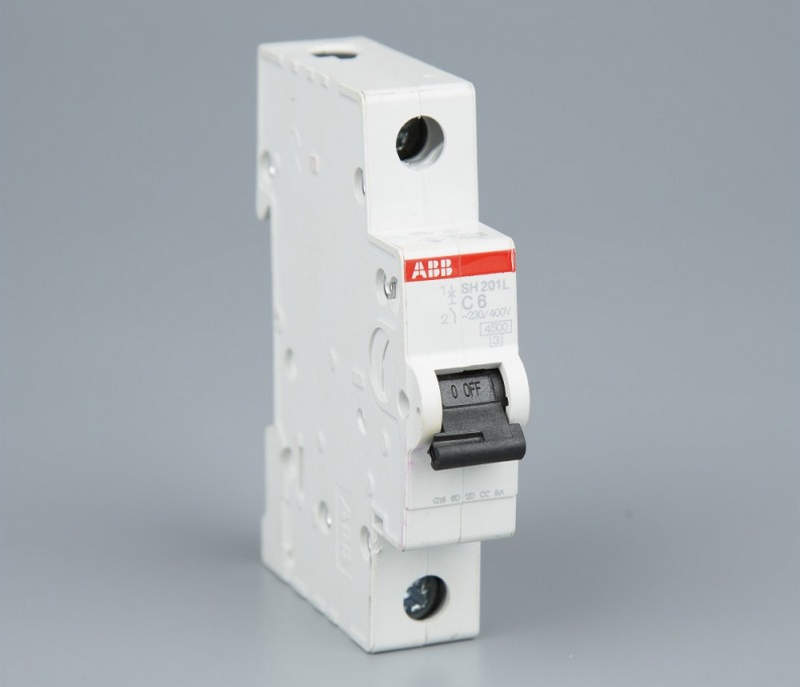

Выключатель ABB SH201L выполнен в компактном корпусе из термостойкого пластика, устойчивого к возгоранию и механическим воздействиям. Корпус имеет модульную конструкцию, что позволяет легко комбинировать его с другими устройствами на DIN-рейке. Внутри корпуса расположены:

• Тепловой расцепитель — биметаллическая пластина, реагирующая на перегрузку по току. При длительном превышении номинального тока пластина изгибается и приводит в действие механизм отключения.
• Электромагнитный расцепитель — соленоид, срабатывающий при коротком замыкании. При резком скачке тока (в 3–5 раз выше номинала для характеристики B, 5–10 для C, 10–20 для D) сердечник соленоида втягивается и мгновенно размыкает контакты.
• Дугогасительная камера — система металлических пластин, предназначенная для гашения электрической дуги, возникающей при разрыве цепи под нагрузкой.
• Механизм свободного расцепления — обеспечивает гарантированное отключение даже при залипании ручки управления.
• Индикатор состояния — визуальный флажок, показывающий, включен или отключен автомат (обычно красный — включен, белый — отключен).

Конструкция предусматривает возможность пломбировки для предотвращения несанкционированного включения.

Принцип работы

Работа автоматического выключателя основана на двух независимых защитных механизмах:

• Тепловая защита (от перегрузки): При превышении номинального тока в течение определенного времени (от нескольких секунд до десятков минут, в зависимости от степени перегрузки) биметаллическая пластина нагревается, изгибается и воздействует на рычажный механизм, отключающий автомат. Время-токовая характеристика теплового расцепителя имеет обратнозависимый характер — чем выше ток, тем быстрее происходит отключение.
• Электромагнитная защита (от короткого замыкания): При возникновении тока короткого замыкания (в несколько раз превышающего номинальный) электромагнитный расцепитель срабатывает практически мгновенно — за доли секунды. Это предотвращает повреждение кабелей, оборудования и возгорание.
• После устранения причины срабатывания автомат можно включить вручную, предварительно переведя рукоятку в положение “OFF”, а затем — “ON”. Самопроизвольное включение невозможно благодаря механизму свободного расцепления.

Рекомендации по выбору и монтажу

При выборе автоматического выключателя SH201L необходимо:

• Определить номинальный ток нагрузки и выбрать автомат с ближайшим большим номиналом (например, при расчетном токе 14 А — выбрать 16 А);
• Выбрать характеристику срабатывания (B, C или D) в зависимости от типа нагрузки;
• Убедиться, что отключающая способность (6 кА) достаточна для условий сети (в быту — более чем достаточно);
• Проверить совместимость с другими устройствами в щите (ширина, тип рейки, габариты).

При монтаже следует:

• Отключить питание щита;
• Зачистить провода на нужную длину (обычно 10–12 мм);
• Подключить провод к клемме автомата и затянуть винт с требуемым усилием (не перетягивать!);
• Защелкнуть автомат на DIN-рейку;
• Проверить надежность фиксации;
• Включить питание и проверить работу.

Таким образом, выключатель ABB SH201L — это современное, надежное и экономичное устройство, предназначенное для защиты электрических цепей в бытовых и легких промышленных условиях. Благодаря высокому качеству исполнения, соответствию международным стандартам, широкому выбору модификаций и доступной цене, он пользуется заслуженной популярностью среди электромонтажников и проектировщиков. SH201L обеспечивает эффективную защиту от перегрузок и коротких замыканий, продлевая срок службы электропроводки и оборудования, а также обеспечивая безопасность людей.
