ABB 25 – современное решение для безопасного электроснабжения
Выключатели — это электромеханические устройства, предназначенные для защиты электросетей от повреждений, вызванных перегрузками и короткими замыканиями. Они автоматически размыкают цепь в случае возникновения аварийных ситуаций, что помогает избежать повреждения оборудования, предотвращает возгорания проводки и защищает людей от поражения электрическим током. Компания ABB выпускает автоматические выключатели различных серий, обеспечивая надежную защиту и безопасность электросистем:
- S200 — серия профессиональных модульных автоматов для распределительных щитов;
- SH200 — серия, ориентированная на жилые и коммерческие объекты;
- System pro M compact — компактные решения для монтажа в ограниченном пространстве.

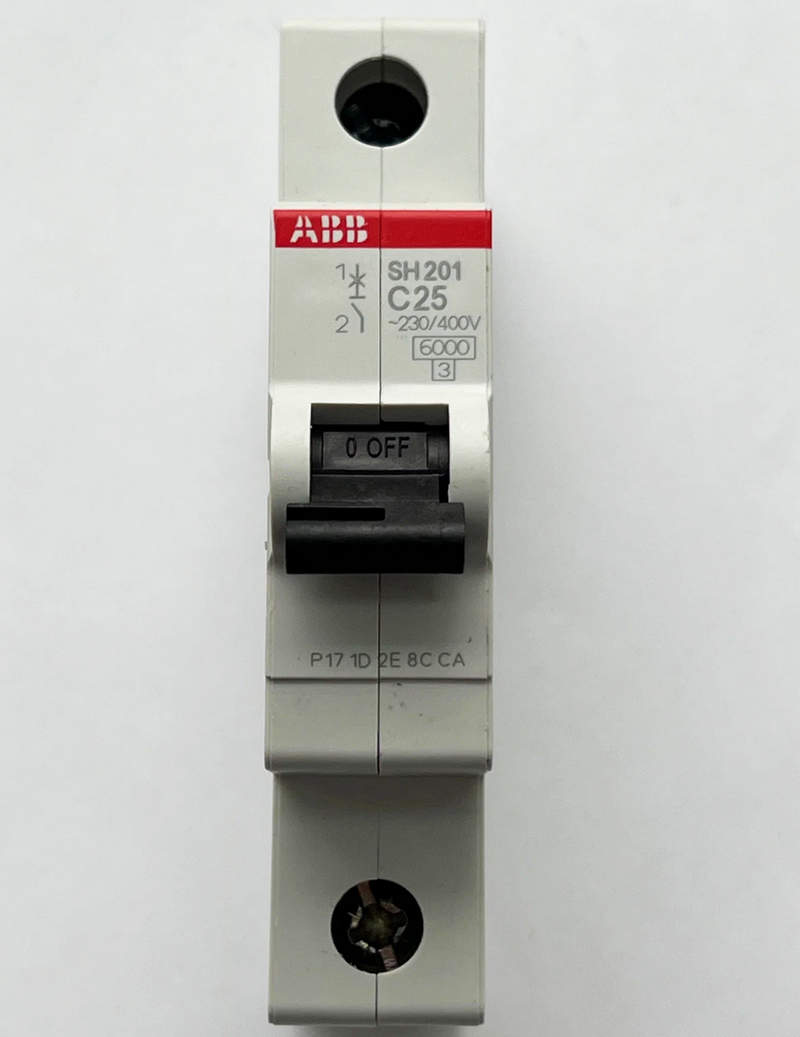

Автоматы ABB отличаются высокой надежностью, долговечностью, соответствием международным стандартам (IEC/EN 60898-1, IEC/EN 60947-2) и широким диапазоном номинальных токов — от 0,5 А до 125 А. Выключатель “ABB 25” (условное обозначение) чаще всего относится к автомату с номиналом 25 А, который используется для защиты линий с нагрузкой до 5,5–6 кВт в однофазной сети 230 В.
Устройство и принцип работы
Выключатель ABB 25 А состоит из следующих основных компонентов:
- Корпус — выполнен из термостойкого, самозатухающего пластика, устойчивого к возгоранию и механическим воздействиям.
- Рычажный механизм управления — позволяет вручную включать или отключать автомат.
- Электромагнитный расцепитель — реагирует на токи короткого замыкания (мгновенное отключение при превышении тока в 5–10 раз от номинала).
- Тепловой расцепитель — биметаллическая пластина, изгибающаяся при длительной перегрузке, что приводит к отключению автомата.
- Дугогасительная камера — гасит электрическую дугу, возникающую при разрыве цепи под нагрузкой.
- Зажимные клеммы — обеспечивают надежное соединение с проводами.
Технические характеристики
Характеристики автомата ABB 25 А (на примере серии S200):
- Номинальный ток (In): 25 А
- Характеристика срабатывания: B, C, D (наиболее распространена C — для смешанных нагрузок)
- Отключающая способность (Icn): 6 кА (для бытового применения), до 10 кА — для промышленных серий
- Количество полюсов: 1P, 2P, 3P, 4P
- Степень защиты: IP20 (со стороны передней панели)
- Температурный диапазон эксплуатации: от -25C до +55C
- Механическая износостойкость: до 20 000 циклов включения/отключения
- Электрическая износостойкость: до 10 000 циклов при номинальной нагрузке.
Характеристика “C” означает, что автомат сработает при токе, превышающем номинал в 5–10 раз, что делает его универсальным для большинства бытовых и коммерческих применений.
Техническое обслуживание и безопасность
Выключатели ABB не требуют регулярного обслуживания, но рекомендуется:
- Периодически проверять надежность затяжки клемм.
- Проводить визуальный осмотр на предмет повреждений корпуса или следов перегрева.
- Тестировать работоспособность (вручную включать/отключать рычаг).
- Не использовать автомат как обычный выключатель — частое ручное отключение под нагрузкой снижает ресурс.
ABB активно развивает “умные” решения — автоматические выключатели с возможностью мониторинга, удаленного управления и интеграции в системы “Интернета вещей”. Например, серия ABB i-bus KNX позволяет управлять автоматами через смартфон или систему “умный дом”. Также разрабатываются гибридные устройства с электронными расцепителями, обеспечивающими более точную защиту и диагностику.
Таким образом, выключатель ABB 25 А — это надежное, проверенное временем устройство, обеспечивающее безопасную эксплуатацию электрических сетей в бытовых, коммерческих и промышленных условиях. Благодаря высокому качеству сборки, соответствию международным стандартам и широкой функциональности, продукция ABB остается одним из лучших выборов для электромонтажников и проектировщиков. Правильный подбор, монтаж и эксплуатация автоматического выключателя позволяют не только защитить оборудование и проводку, но и обеспечить безопасность людей.
