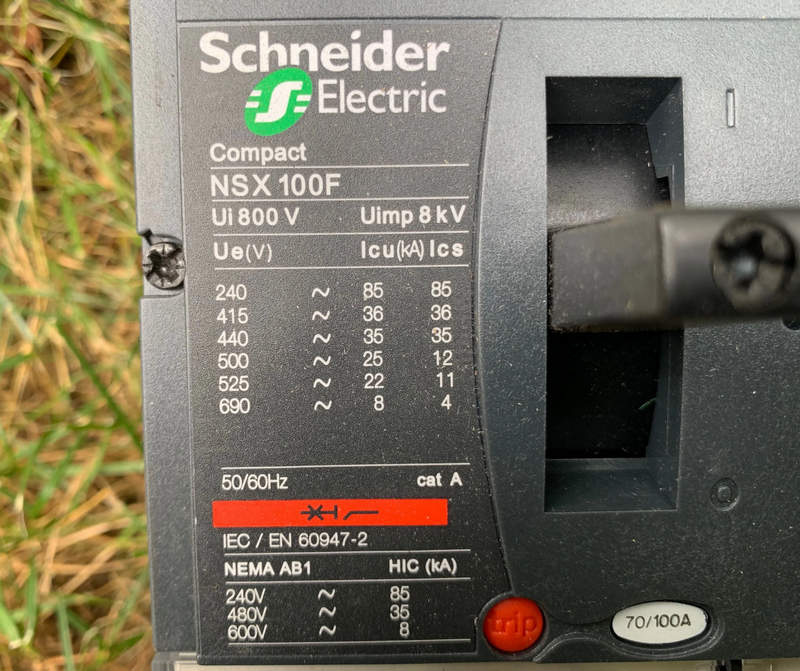

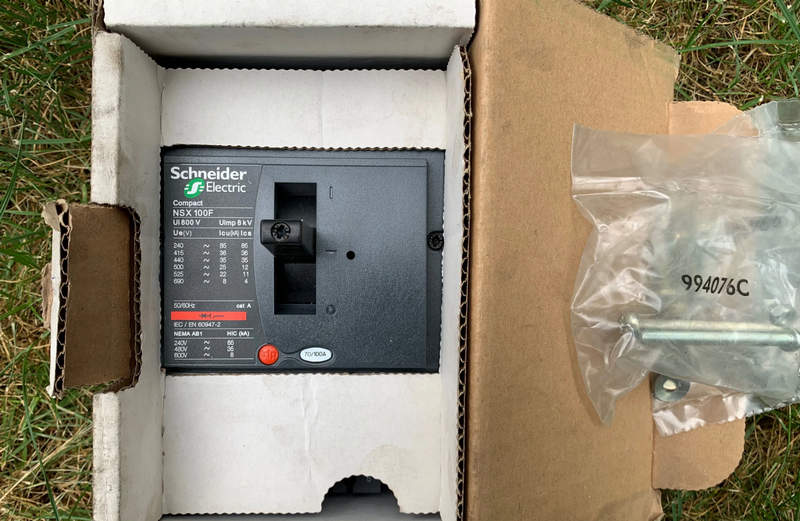

Автоматический выключатель Schneider Electric Compact NSX100F – компактная мощность и надежная защита
В условиях стремительного развития промышленной автоматизации, цифровизации энергетических систем и роста требований к надежности, безопасности и эффективности электроснабжения, ключевую роль играют современные устройства защиты и управления электроустановками. Одним из наиболее передовых и востребованных решений в этой области является автоматический выключатель Schneider Electric Compact NSX100F — представитель семейства Compact NSX, разработанного французской компанией Schneider Electric — мировым лидером в области управления энергией и автоматизации. Compact NSX100F — это не просто выключатель, а интеллектуальное устройство, сочетающее в себе высокую надежность, модульность, гибкость настройки и возможность интеграции в цифровые системы управления. Он предназначен для применения в распределительных щитах низкого напряжения (до 690 В переменного тока) и рассчитан на номинальный ток до 100 А. Буква «F» в маркировке обозначает тип расцепителя — фиксированный тепловой и магнитный расцепитель (Thermal-Magnetic Trip Unit), что делает устройство идеальным решением для стандартных задач защиты без необходимости сложной настройки.
Технические характеристики и конструктивные особенности
Основные технические параметры Compact NSX100F:
- Номинальный ток (In): от 16 до 100 А (в зависимости от модели)
- Номинальное напряжение (Ue): до 690 В переменного тока, 250 В постоянного тока
- Отключающая способность (Icu): до 36 кА при 400 В (зависит от исполнения — N, H и т.д.)
- Количество полюсов: 1P, 2P, 3P, 4P
- Тип расцепителя: TM-D (фиксированный тепловой и магнитный)
- Степень защиты: IP20 (в корпусе), до IP65 при использовании специальных крышек
- Механическая износостойкость: до 20 000 циклов
- Электрическая износостойкость: до 10 000 циклов
Конструктивно выключатель выполнен в пластиковом корпусе с возможностью быстрого монтажа на DIN-рейку или в распределительный щит с помощью специальных креплений. Передняя панель оснащена индикатором положения контактов (включен/отключен/сработал), а также рукояткой управления с возможностью блокировки в положении OFF для обеспечения безопасности при техническом обслуживании.
Расцепитель TM-D обеспечивает двухступенчатую защиту:
- Тепловая защита (перегрузка): срабатывает при длительном превышении номинального тока. Время срабатывания обратно пропорционально величине перегрузки (инверсная зависимость).
- Магнитная защита (короткое замыкание): срабатывает мгновенно при достижении тока короткого замыкания, превышающего уставку (обычно 10–14 крат от In).
- Важно отметить, что в отличие от электронных расцепителей (Micrologic), расцепитель TM-D не требует внешнего питания, не имеет настраиваемых параметров и отличается высокой отказоустойчивостью.
Преимущества и особенности применения
Compact NSX100F обладает рядом преимуществ, делающих его предпочтительным выбором в различных сферах:
- Надежность и безопасность. Устройство прошло многоступенчатые испытания на соответствие международным стандартам, включая проверку на отключающую способность, термостойкость, стойкость к дуге и вибрационную устойчивость. Встроенная защита от случайного включения и возможность блокировки повышают безопасность персонала.
- Компактность и модульность. Габариты устройства позволяют экономить место в распределительных щитах. Благодаря модульной конструкции возможна установка дополнительных аксессуаров: вспомогательных и сигнальных контактов, расцепителей минимального и нулевого напряжения, моторных приводов, блокировок и т.д.
- Универсальность. Подходит для применения в однофазных и трехфазных сетях, в системах с заземлением TN, TT, IT. Может использоваться как вводной выключатель, так и для защиты отдельных линий.
- Простота монтажа и обслуживания. Установка на DIN-рейку занимает считанные минуты. Замена или добавление аксессуаров не требует демонтажа устройства. Индикация состояния позволяет быстро определить причину срабатывания.
- Экономичность. Благодаря фиксированному расцепителю устройство имеет более низкую стоимость по сравнению с моделями с электронными расцепителями, что делает его оптимальным выбором для проектов с ограниченным бюджетом.
Области применения
Compact NSX100F находит применение в самых разных отраслях:
- Жилые и коммерческие здания: защита вводных и групповых линий квартир, офисов, торговых центров.
- Промышленность: защита цепей управления, освещения, вспомогательных механизмов.
- Инфраструктура: применение в системах водоснабжения, вентиляции, лифтов, насосных станций.
- Энергетика: в качестве компонента распределительных устройств низкого напряжения.
- Транспорт: на железнодорожных станциях, в аэропортах, метрополитенах.
Особенно востребован NSX100F в проектах, где не требуется сложная селективность или настройка уставок, но критически важны надежность, компактность и стоимость.
Дополнительные функции и аксессуары
Одним из главных преимуществ Compact NSX является возможность расширения функционала с помощью аксессуаров:
- OF/SD — вспомогательные и сигнальные контакты — для передачи информации о состоянии выключателя в систему автоматизации.
- MX/MN — катушки независимого и минимального напряжения — для дистанционного отключения или защиты при провалах напряжения.
- Моторный привод — для автоматического включения/отключения по команде от контроллера.
- Блокировка рукоятки — для предотвращения несанкционированного доступа.
- Термостойкие крышки и барьеры — для повышения степени защиты и безопасности.
- Все аксессуары устанавливаются без инструментов и не требуют снятия выключателя с рейки.
Таким образом, выключатель Schneider Electric Compact NSX100F — это надежное, проверенное временем решение для защиты электрических цепей в широком спектре применений. Его главные достоинства — простота, компактность, безопасность и доступная цена — делают его идеальным выбором для проектов, где не требуется сложная настройка, но важны стабильность и долговечность.
