Schneider Electric 4P: защита от утечки тока для любых объектов

Современные электрические сети требуют не только надежной передачи электроэнергии, но и обеспечения максимальной безопасности для людей и оборудования. Одним из ключевых элементов электрозащиты являются устройства защитного отключения (УЗО). В ассортименте ведущих производителей электротехнического оборудования, таких как Schneider Electric, особое место занимают четырехполюсные УЗО (4P), предназначенные для защиты трехфазных сетей с нейтралью.

Особенности четырехполюсных УЗО (4P)

Четырехполюсные (4P) предназначены для использования в трехфазных электрических сетях с нейтральным проводником (системы TN-S, TN-C-S, TT). Они одновременно отключают все три фазы (L1, L2, L3) и нейтраль (N), что обеспечивает полную изоляцию нагрузки от сети при срабатывании. Конструктивно 4P-устройства имеют четыре гальванически связанных полюса, управляемых одним расцепляющим механизмом. При обнаружении дифференциального тока (разницы между входящим и исходящим током) устройство мгновенно разрывает цепь всех четырех проводников. Такие УЗО применяются в:

• Промышленных объектах с трехфазным оборудованием;
• Коммерческих зданиях (офисы, торговые центры, склады);
• Многоэтажных жилых домах с трехфазным вводом;
• Системах резервного электроснабжения и генераторах;
• Электрощитах, где требуется полное отключение всех полюсов для безопасного обслуживания.

УЗО Schneider Electric 4P — обзор модельного ряда

Компания Schneider Electric, являясь мировым лидером в производстве электротехнического оборудования, предлагает широкий ассортимент УЗО 4P, включая серии:

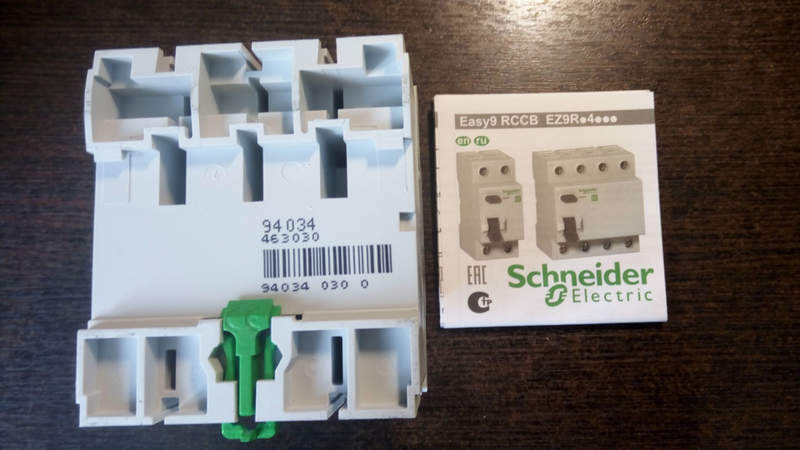

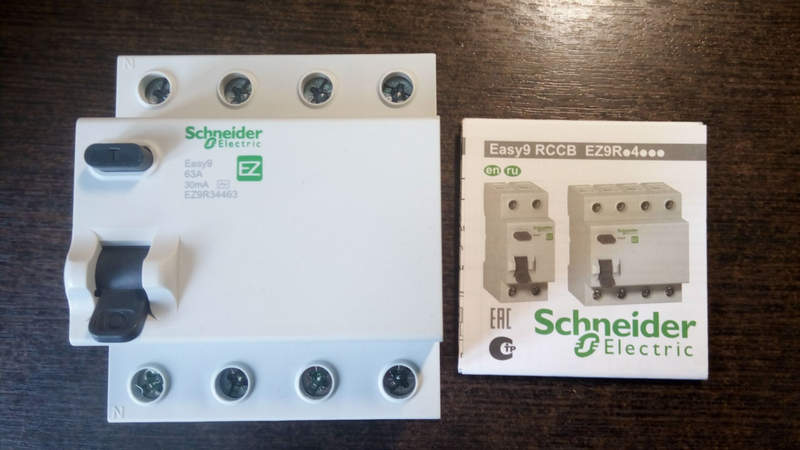

• Easy9 — бюджетная серия для жилых и небольших коммерческих объектов;
• Acti9 iID — профессиональная серия с улучшенными характеристиками и высокой надежностью;
• Multi9 (устаревшая, но еще встречающаяся) — предшественница Acti9, до сих пор используется в модернизируемых системах.

Основные технические характеристики УЗО Schneider Electric 4P:

• Номинальный ток (In): от 25 А до 125 А;
• Класс селективности: S (селективные с выдержкой времени) или G (общего применения);
• Номинальное напряжение: 400 В (3P+N);
• Степень защиты: IP20 (для установки в щит);
• Механическая и электрическая износостойкость: до 10 000 циклов;
• Температурный диапазон эксплуатации: от -25C до +60C.

Принцип работы УЗО 4P

В основе работы любого УЗО лежит дифференциальный трансформатор тока, охватывающий все фазные проводники и нейтраль. В нормальном режиме сумма токов, протекающих по фазам и нейтрали, равна нулю (по закону Кирхгофа). Если возникает утечка (например, человек коснулся фазного провода, или изоляция повреждена), часть тока уходит на землю, и баланс нарушается. Дифференциальный трансформатор фиксирует это несоответствие и передает сигнал на электромагнитное реле, которое мгновенно размыкает контакты всех четырех полюсов. Время срабатывания УЗО Schneider Electric 4P не превышает 30 мс при токе утечки, равном In, и 40 мс при токе 5×In — что соответствует международным стандартам безопасности.

Типы УЗО по характеристике тока утечки

Schneider Electric выпускает УЗО 4P нескольких типов, отличающихся чувствительностью к форме тока утечки:

• Тип AC — реагирует только на синусоидальный переменный ток утечки. Подходит для стандартных нагрузок: освещение, нагреватели, двигатели без электронного управления.
• Тип A — реагирует на переменный и пульсирующий постоянный ток. Необходим для защиты цепей с импульсными блоками питания, инверторами, УПС, стиральными машинами, компьютерами. Наиболее востребован в современных условиях.
• Тип B — реагирует на все виды токов утечки: переменный, постоянный, сглаженный, высокочастотный. Применяется в сложных системах: медицинское оборудование, частотные преобразователи, солнечные инверторы, зарядные станции электромобилей.

Селективность и каскадная защита

В сложных электрических сетях, где установлено несколько УЗО, важна селективность — способность устройства срабатывать выборочно, чтобы отключалась только поврежденная линия, а не вся система. Schneider Electric предлагает селективные УЗО 4P с выдержкой времени (тип S или G). Например:

• УЗО на вводе — тип S, In = 300 мА, выдержка 0,13–0,5 с;
• УЗО на групповых линиях — тип A, In = 30 мА, мгновенное срабатывание.

Такая настройка позволяет избежать ложных отключений и обеспечивает стабильную работу всей системы.

В целом, устройства защитного отключения Schneider Electric 4P — это надежное, технологичное и безопасное решение для защиты трехфазных электрических сетей. Благодаря высокому качеству, широкому модельному ряду и соответствию международным стандартам, они занимают лидирующие позиции на рынке электрозащиты. Правильный выбор и грамотная установка УЗО 4P позволяют не только предотвратить аварийные ситуации, но и обеспечить комфортную и безопасную эксплуатацию электрооборудования на долгие годы.
