Эффективное подключение и защита с контактором Schneider Electric 18А

Современные системы автоматизации, управления электроприводами и распределения электроэнергии невозможно представить без надежных коммутационных устройств. Одним из ключевых элементов в таких системах является электромагнитный контактор — устройство, предназначенное для дистанционного включения и отключения электрических цепей переменного или постоянного тока. Среди мировых лидеров в производстве электротехнического оборудования особое место занимает французская компания Schneider Electric, чья продукция отличается высоким качеством, надежностью и соответствием международным стандартам.

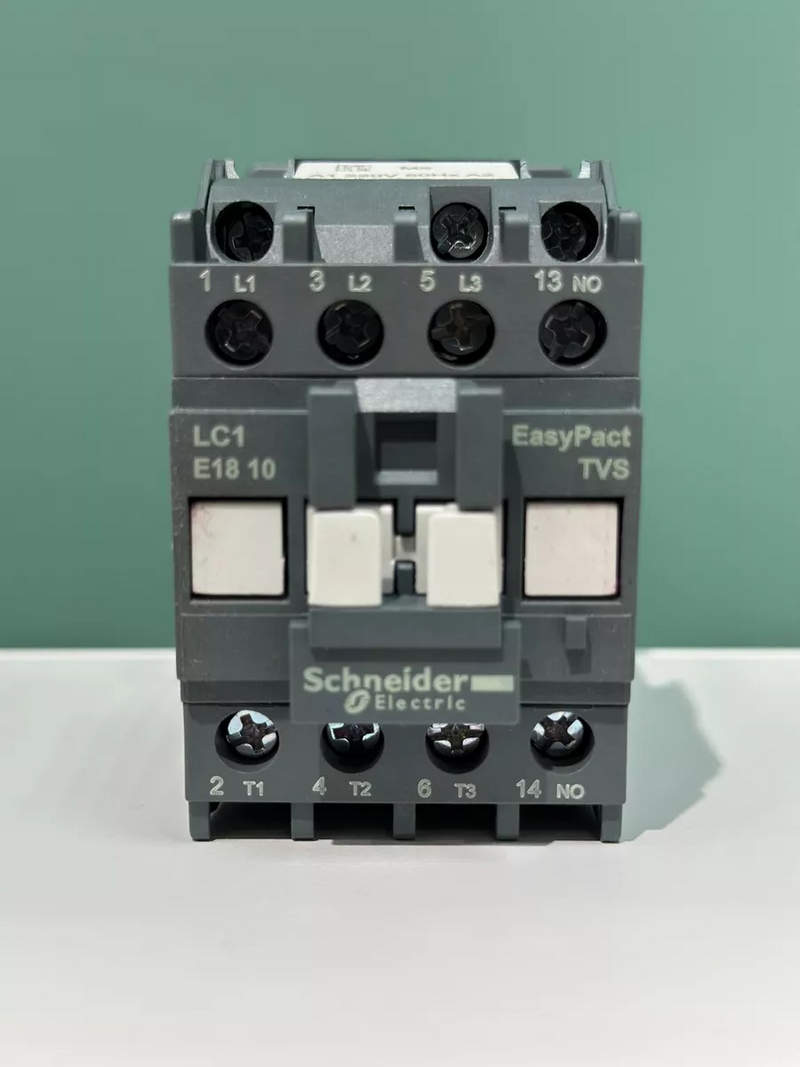

Общее описание контактора Schneider Electric 18А

Контактор Schneider Electric на 18А — это электромагнитный коммутационный аппарат, предназначенный для частых операций включения и отключения электрических цепей под нагрузкой. Он относится к серии TeSys D или TeSys Deca — одной из самых популярных линеек контакторов компании, предназначенных для промышленного и коммерческого использования. Основное назначение контактора — управление трехфазными асинхронными двигателями, а также другими нагрузками (нагревательные элементы, освещение, трансформаторы и т.д.), где требуется дистанционное или автоматическое управление. Номинальный ток 18А означает, что устройство способно длительно проводить ток до 18 ампер при определенных условиях (температура окружающей среды, тип нагрузки, режим работы). Контакторы Schneider Electric 18А изготавливаются в соответствии с международными стандартами IEC/EN 60947-4-1 и соответствуют требованиям безопасности, надежности и долговечности. Они широко применяются как в России, так и за рубежом благодаря своей универсальности, простоте монтажа и совместимости с другими компонентами автоматизации.

Конструкция и принцип работы

Конструктивно контактор Schneider Electric 18А состоит из следующих основных элементов:

• Электромагнитная система (катушка управления) — создает магнитное поле при подаче управляющего напряжения, что приводит к перемещению якоря и замыканию главных контактов.
• Главные контакты — предназначены для коммутации силовой цепи. В контакторе 18А обычно три главных контакта (для трехфазной сети), рассчитанных на ток до 18А.
• Вспомогательные контакты — используются в цепях управления, сигнализации, блокировки. Могут быть нормально-открытыми (НО) или нормально-закрытыми (НЗ).
• Дугогасительная система — предназначена для гашения электрической дуги, возникающей при размыкании контактов под нагрузкой. Обычно состоит из камер с металлическими пластинами, разбивающими дугу.
• Корпус — выполнен из термостойкого, негорючего пластика, обеспечивает защиту от пыли, влаги и механических воздействий. Степень защиты — IP20 (для установки в шкафах).
• Механизм возврата — возвратная пружина, возвращающая контактор в исходное положение при отключении питания катушки.

Принцип работы: При подаче управляющего напряжения (например, 220В переменного тока) на катушку контактора в ней возникает магнитное поле, которое притягивает якорь. Якорь механически связан с подвижными контактами — при его перемещении главные контакты замыкаются, и ток начинает протекать через нагрузку. При отключении питания катушки магнитное поле исчезает, якорь возвращается в исходное положение под действием пружины, и контакты размыкаются. Важно отметить, что контактор не защищает цепь от перегрузок или коротких замыканий — для этого требуется установка автоматического выключателя или теплового реле. Контактор выполняет только функцию коммутации.

Технические характеристики

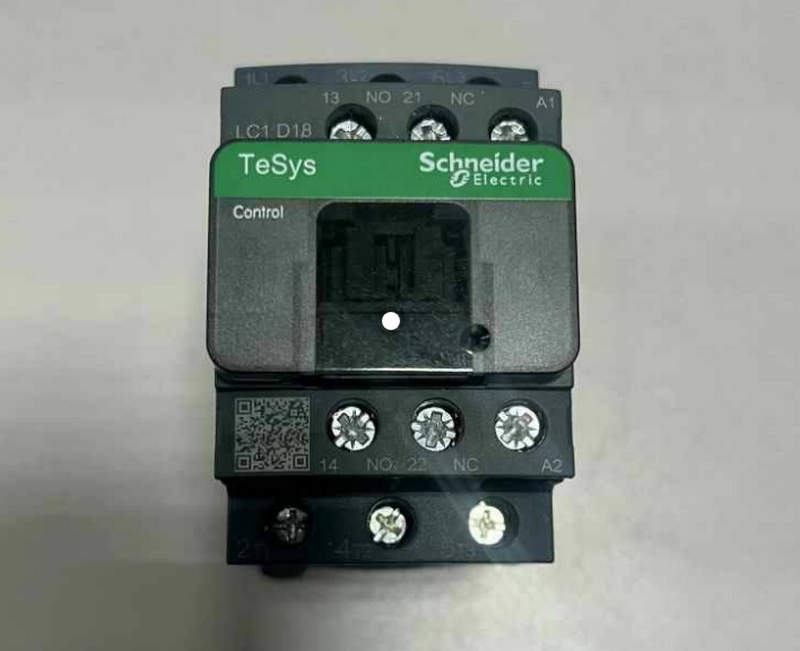

Основные технические параметры контактора Schneider Electric 18А (на примере модели LC1D18):

• Номинальный ток (Ie): 18А (при 380–400В переменного тока, категория применения AC-3)
• Номинальное напряжение изоляции (Ui): 690В
• Номинальное рабочее напряжение (Ue): до 690В переменного тока

• Категория применения: AC-1 (нагревательные нагрузки), AC-3 (запуск и остановка асинхронных двигателей с короткозамкнутым ротором), AC-4 (частые пуски и торможения)
• Напряжение катушки управления: переменное (24В, 110В, 220В, 380В) или постоянное (24В, 48В, 110В, 220В) — в зависимости от модификации
• Частота коммутации: до 1200 циклов в час (в зависимости от нагрузки)
• Механическая износостойкость: до 10–20 миллионов циклов
• Электрическая износостойкость: до 1–2 миллионов циклов (при AC-3)
• Степень защиты: IP20
• Температура окружающей среды: от -5C до +60C
• Монтаж: на DIN-рейку или винтами на панель
• Габариты: компактные, позволяют экономить место в электрических шкафах

Контакторы Schneider Electric 18А могут комплектоваться дополнительными аксессуарами: приставками вспомогательных контактов, приставками выдержки времени, механической или электрической блокировкой, тепловыми реле (например, LRD08...14 для защиты двигателей до 18А).

Области применения

Контакторы Schneider Electric 18А находят широкое применение в различных отраслях:

• Промышленная автоматизация: управление конвейерами, станками, прессами, подъемниками.
• Системы вентиляции и кондиционирования: управление вентиляторами, компрессорами, клапанами.
• Водоснабжение и водоотведение: управление насосами, насосными станциями.
• Энергетика: коммутация нагрузок в распределительных щитах, резервирование питания.
• Строительство и ЖКХ: управление освещением, лифтами, системами отопления.
• Сельское хозяйство: управление насосами для полива, вентиляцией в животноводческих комплексах.

Благодаря универсальности и возможности подключения к системам автоматики (через ПЛК, реле времени, датчики), контакторы Schneider Electric 18А легко интегрируются в современные системы «умного дома», АСУ ТП и промышленные сети.

Преимущества и особенности продукции Schneider Electric

Контакторы Schneider Electric 18А обладают рядом преимуществ перед аналогами:

• Высокая надежность и долговечность — благодаря качественным материалам и точной сборке.
• Широкий выбор модификаций — по напряжению катушки, количеству вспомогательных контактов, наличию защиты.
• Простота монтажа и обслуживания — быстрая установка на DIN-рейку, удобный доступ к зажимам.
• Низкое энергопотребление катушки — особенно в моделях с экономичными катушками.
• Устойчивость к вибрациям и перепадам напряжения — что особенно важно в промышленных условиях.
• Совместимость с другими устройствами Schneider Electric — тепловыми реле, автоматическими выключателями, ПЛК.
• Соответствие стандартам безопасности и экологическим нормам — RoHS, REACH, CE.

Также стоит отметить наличие индикаторов состояния (в некоторых моделях), которые позволяют визуально определить, включен ли контактор, что упрощает диагностику.

В целом, Schneider Electric 18А — это надежное, проверенное временем устройство, которое успешно применяется в самых разных сферах промышленности и быта. Его технические характеристики, простота монтажа, долговечность и совместимость с другими компонентами делают его одним из лучших выборов для систем автоматизации средней мощности. Правильный подбор, установка и обслуживание контактора обеспечат стабильную и безопасную работу электрооборудования на протяжении многих лет.
