Как индикатор Schneider Electric облегчает контроль систем

В современных промышленных, коммерческих и даже бытовых системах автоматизации контроль и визуализация состояния оборудования играют ключевую роль. Одним из важнейших элементов, обеспечивающих оперативное информирование персонала о текущем состоянии машин, процессов или систем управления, являются индикаторы. Среди мировых лидеров в производстве электротехнического оборудования компания Schneider Electric занимает особое место благодаря высокому качеству, надежности и инновационному подходу к разработке компонентов для автоматизации.

Назначение и функции индикаторов

Индикатор — это устройство визуального отображения состояния электрической цепи или механизма. Основные функции индикаторов:

• Сигнализация — оповещение оператора о включении/выключении, аварии, предупреждении, завершении цикла и т.д.
• Диагностика — быстрое определение неисправности или отклонения от нормы.
• Безопасность — предотвращение несчастных случаев за счет своевременного оповещения персонала.
• Управление процессами — визуальная обратная связь для оператора при ручном управлении или настройке оборудования.

Индикаторы Schneider Electric могут отображать информацию с помощью цвета (красный, зеленый, желтый, синий, белый), мигания, символов или даже текстовых сообщений (в случае многофункциональных дисплеев).

Основные серии индикаторов Schneider Electric

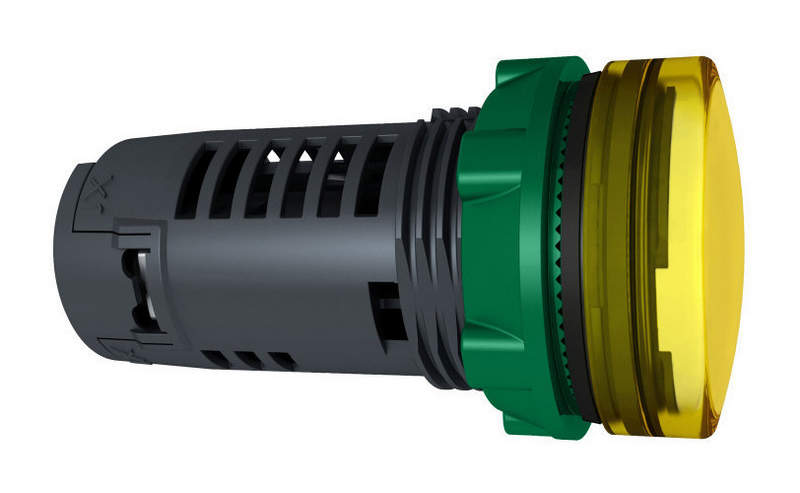

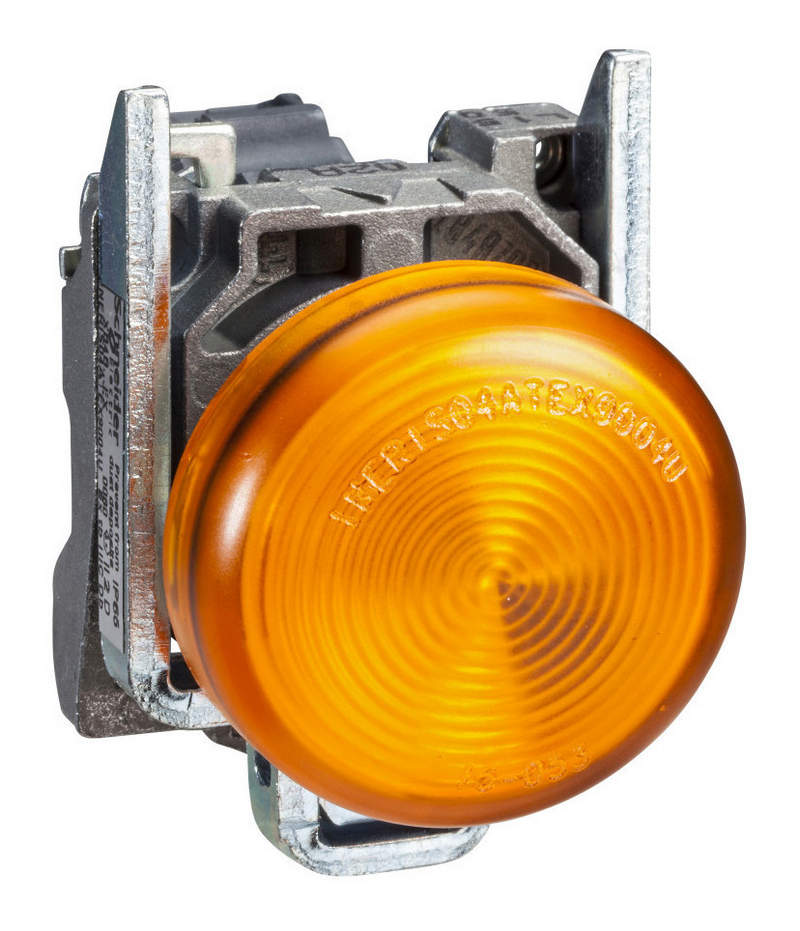

Серия Harmony XB4 / XB5 / XB6 / XB7. Это наиболее популярные линейки индикаторов и кнопок управления. Они отличаются модульной конструкцией, что позволяет легко комбинировать элементы на панели оператора. Индикаторы этой серии:

• Имеют диаметр 22 мм и 30 мм.
• Выполнены в корпусе из ударопрочного пластика или металла.
• Обладают степенью защиты до IP66/IP69K (пыле- и влагозащищенные).
• Поддерживают широкий диапазон напряжений (от 12 В до 240 В переменного и постоянного тока).
• Оснащены светодиодами с длительным сроком службы (до 100 000 часов).
• Предлагаются в различных цветах и с различными символами (например, “I/O”, “Стоп”, “Пуск”, “Авария”).

Серия Harmony XB8. Это компактные индикаторы диаметром 16 мм, предназначенные для установки в ограниченном пространстве. Подходят для панелей управления с высокой плотностью размещения элементов. Несмотря на малый размер, обладают высокой яркостью и надежностью.

Серия Harmony XVB — многоцветные и программируемые индикаторы. Эта серия включает индикаторы с RGB-светодиодами, способные менять цвет в зависимости от состояния системы. Они могут управляться через ПЛК (программируемый логический контроллер) и отображать до 7 цветов. Такие индикаторы идеально подходят для сложных систем, где требуется гибкая визуализация (например, в пищевой, фармацевтической промышленности или на конвейерных линиях).

Индикаторы с подсветкой и символьные дисплеи. Для более сложных задач Schneider Electric предлагает индикаторы с ЖК- или светодиодными дисплеями, способные отображать текст, цифры или графические символы. Они интегрируются в системы HMI (Human-Machine Interface) и используются в качестве панелей оператора.

Технические особенности и преимущества

Индикаторы Schneider Electric спроектированы для работы в тяжелых условиях. Они устойчивы к вибрациям, ударам, перепадам температур (от -25C до +70C и выше), влаге и пыли. Светодиодные источники света обеспечивают срок службы до 100 000 часов, что значительно превышает аналоги с лампами накаливания. Благодаря модульной конструкции и стандартным размерам монтаж индикаторов Schneider Electric не требует специальных инструментов. Большинство моделей оснащены быстросъемными клеммами и защелками, что упрощает замену и техническое обслуживание. Индикаторы совместимы с оборудованием других производителей, поддерживают широкий диапазон напряжений и легко интегрируются в системы управления на базе ПЛК Schneider Electric (Modicon), а также сторонних брендов. Светодиодная технология потребляет значительно меньше энергии по сравнению с традиционными лампами, что снижает эксплуатационные расходы и уменьшает тепловыделение.

Области применения

Индикаторы Schneider Electric находят применение практически во всех отраслях промышленности и инфраструктуры:

• Производственные линии и конвейеры — для сигнализации о работе, остановке, неисправности оборудования.
• Энергетика — контроль состояния генераторов, трансформаторов, распределительных щитов.
• Водоснабжение и водоочистка — индикация работы насосов, уровня жидкости, давления.
• Транспорт и логистика — световая сигнализация на погрузочных терминалах, лифтах, эскалаторах.
• Здания и сооружения — системы “умный дом”, пожарная сигнализация, лифтовое оборудование.
• Медицина и фармацевтика — контроль стерильности, температурных режимов, работы оборудования.
• Пищевая промышленность — индикация режимов мойки, стерилизации, работы конвейеров (серия XVB с защитой IP69K).

Интеграция в системы автоматизации

Индикаторы Schneider Electric не являются изолированными устройствами — они являются частью комплексных решений для автоматизации. Например:

• В связке с программируемыми логическими контроллерами Modicon индикаторы могут получать команды через дискретные выходы или по полевым шинам (Modbus, CANopen, Profibus).
• В системах EcoStruxure — открытой платформе Schneider Electric для IoT-решений — индикаторы могут передавать данные о состоянии оборудования в облачные сервисы для удаленного мониторинга и анализа.
• В панелях HMI (Magelis) индикаторы дополняют сенсорные экраны, обеспечивая резервную или аварийную сигнализацию при отказе основного интерфейса.

Таким образом, индикаторы Schneider Electric — это не просто лампочки на панели управления. Это важнейшие элементы систем автоматизации, обеспечивающие безопасность, эффективность и удобство эксплуатации оборудования. Благодаря передовым технологиям, модульной конструкции, высокой надежности и соответствию международным стандартам, они заслуженно занимают лидирующие позиции на мировом рынке. В условиях роста автоматизации и цифровизации промышленности роль таких устройств будет только возрастать. Schneider Electric продолжает развивать свои решения, делая их более “умными”, энергоэффективными и интегрированными в цифровые экосистемы.
