Schneider Electric ISW: компактное решение для безопасного управления сетью

Современные энергетические системы требуют высокой степени надежности, безопасности и эффективности в управлении электрическими цепями. Одним из ключевых элементов, обеспечивающих безопасное включение и отключение нагрузки в распределительных сетях, является выключатель нагрузки. Среди широкого спектра решений на рынке электротехнического оборудования особое место занимает продукция компании Schneider Electric — мирового лидера в области управления энергией и автоматизации.

Общая характеристика выключателя нагрузки Schneider Electric ISW

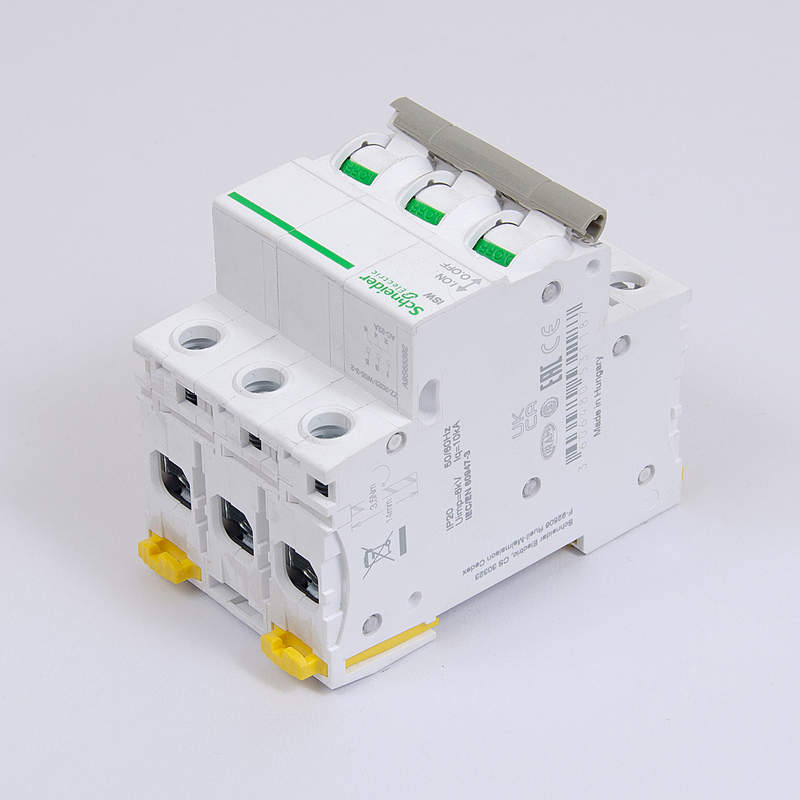

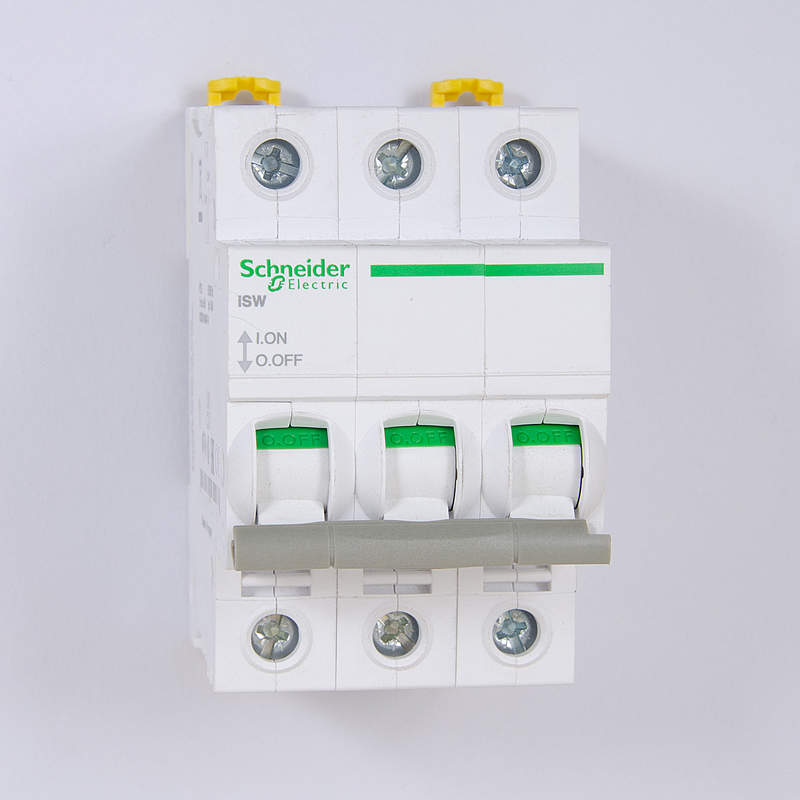

Выключатель нагрузки Schneider Electric ISW — это трехполюсное коммутационное устройство, предназначенное для включения и отключения электрических цепей под нагрузкой в сетях переменного тока. Он не предназначен для отключения токов короткого замыкания, для чего требуется дополнительная защита (например, предохранители или автоматические выключатели). Основное назначение ISW — безопасное управление рабочими токами в распределительных шкафах, трансформаторных подстанциях, промышленных установках и объектах инфраструктуры. Серия ISW разработана с учетом требований стандартов IEC 60947-3 и ГОСТ Р 50030.3, что подтверждает ее соответствие международным нормам безопасности и качества. Устройство может применяться как в новых проектах, так и при модернизации существующих систем электроснабжения.

Конструктивные особенности и технические характеристики

Выключатель нагрузки ISW имеет прочный корпус из самозатухающего термостойкого пластика, что обеспечивает высокую пожаробезопасность и устойчивость к механическим воздействиям. Внутренний механизм отличается простотой и надежностью: он основан на пружинном приводе, обеспечивающем быстрое и четкое срабатывание независимо от скорости движения рукоятки оператора. Это исключает возможность «зависания» контактов в промежуточном положении, что критически важно для безопасности персонала и оборудования. Основные технические параметры выключателей ISW:

• Номинальное рабочее напряжение: до 690 В переменного тока;
• Номинальный ток: от 16 А до 1600 А (в зависимости от модели);
• Частота: 50/60 Гц;
• Степень защиты: IP20 (в передней части), IP00 — со стороны подключения;
• Количество полюсов: 3 или 4 (в зависимости от исполнения);
• Механическая износостойкость: до 10 000 циклов включения/отключения;
• Электрическая износостойкость: до 1000–2000 циклов при номинальной нагрузке;
• Рабочая температура окружающей среды: от -25C до +70C;
• Установка: на DIN-рейку или с помощью винтового крепления.

Дополнительно выключатели ISW могут комплектоваться вспомогательными контактами, блокировками, рукоятками с замком, что расширяет их функциональность и позволяет адаптировать устройство под конкретные задачи.

Принцип работы и особенности эксплуатации

Принцип действия выключателя ISW основан на размыкании и замыкании контактов при повороте рукоятки управления. При включении происходит быстрое замыкание контактов за счет энергии, накопленной в пружинном механизме. При отключении — аналогичное быстрое размыкание, что минимизирует дуговое воздействие и износ контактов. Особенностью ISW является наличие видимого разрыва цепи — оператор может визуально убедиться в положении контактов, что соответствует требованиям безопасности при обслуживании электроустановок. Это особенно важно в промышленных условиях, где требуется гарантированное отключение перед проведением работ. Устройство не требует технического обслуживания в процессе эксплуатации, что снижает затраты на содержание и увеличивает срок службы. Все модели ISW проходят заводское тестирование и имеют маркировку с указанием основных параметров, что упрощает идентификацию и выбор нужной модификации.

Области применения

Выключатели нагрузки Schneider Electric ISW находят широкое применение в различных отраслях:

• Энергетика — в распределительных щитах подстанций, для коммутации линий питания трансформаторов и генераторов;
• Промышленность — в цеховых распределительных устройствах, для управления электродвигателями, нагревательными установками, осветительными сетями;
• Инфраструктура — в системах электроснабжения зданий, торговых центров, больниц, аэропортов;
• Транспорт — в железнодорожных подстанциях и системах энергоснабжения метрополитена;
• Возобновляемая энергетика — в солнечных и ветровых электростанциях для коммутации цепей постоянного и переменного тока.

Благодаря универсальности и широкому диапазону номинальных токов, ISW легко интегрируется в любые проекты — от компактных щитов до крупных распределительных систем.

Преимущества перед аналогами

Schneider Electric ISW обладает рядом преимуществ, делающих его предпочтительным выбором для инженеров и проектировщиков:

• Надежность и долговечность — высококачественные материалы и точная сборка обеспечивают стабильную работу в течение всего срока службы;
• Безопасность — наличие видимого разрыва, блокировки от повторного включения, защита от случайного доступа;
• Простота монтажа и эксплуатации — стандартное крепление, понятная маркировка, возможность установки дополнительных аксессуаров без специальных инструментов;
• Гибкость конфигурации — широкий выбор номиналов, исполнений и дополнительных устройств позволяет точно подобрать решение под задачу;
• Соответствие стандартам — соответствие международным и российским нормам подтверждено сертификатами;
• Экономическая эффективность — низкая стоимость владения за счет отсутствия необходимости в обслуживании и высокой надежности.

Аксессуары и дополнительные функции

Для расширения функциональности ISW может комплектоваться:

• Вспомогательными контактами — для сигнализации положения (включен/отключен);
• Контактами сигнализации неисправности — при использовании с предохранителями;
• Блокировочными устройствами — для запирания рукоятки в положении OFF с помощью замка;
• Рукоятками с увеличенным плечом — для удобства управления при высоких токах;
• Приводами — ручными или моторными, для дистанционного управления.

Эти аксессуары позволяют интегрировать ISW в системы автоматизации и диспетчеризации, обеспечивая удаленный мониторинг и управление.

Таким образом, выключатель нагрузки Schneider Electric ISW — это современное, надежное и экономически эффективное решение для управления электрическими цепями в различных отраслях. Его отличают простота конструкции, безопасность эксплуатации, соответствие международным стандартам и широкие возможности адаптации под конкретные задачи. Благодаря гибкости конфигурации и наличию дополнительных аксессуаров, ISW легко интегрируется в любые проекты — от бытовых до промышленных масштабов.
