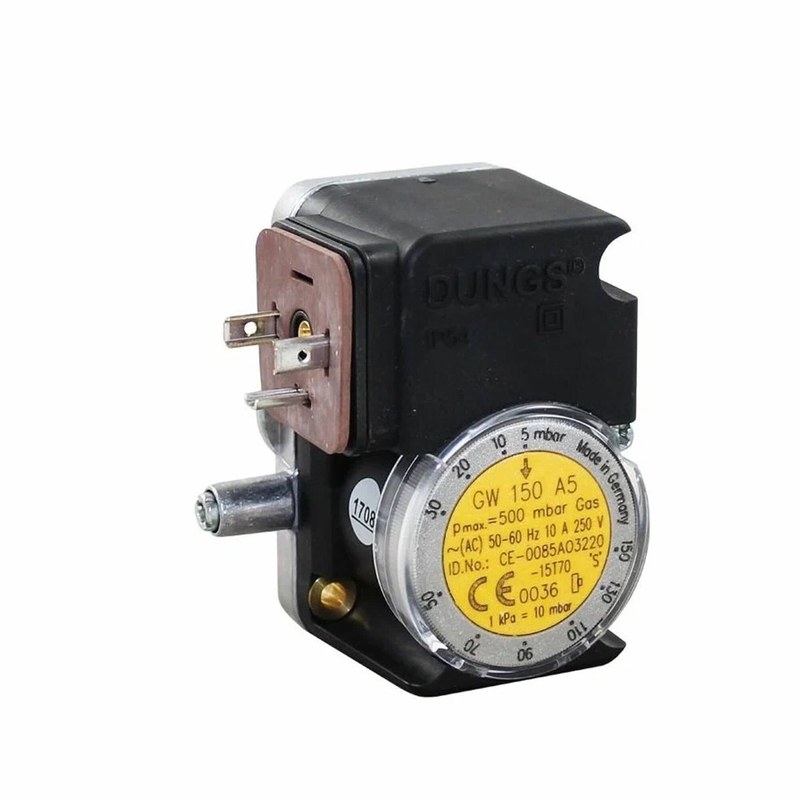

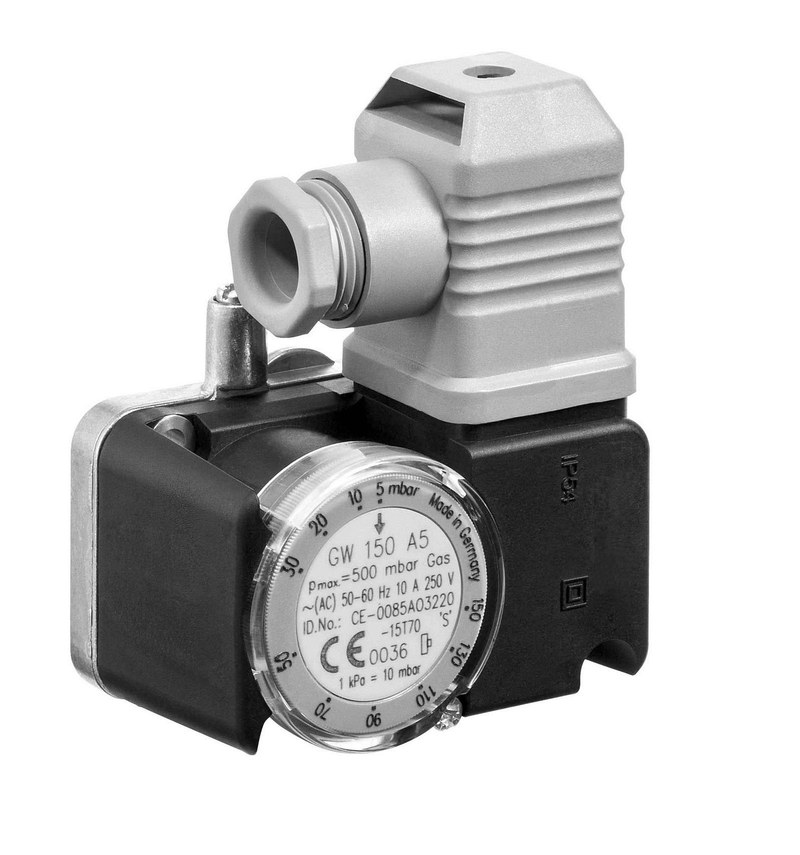

Реле давления Dungs GW 150 A5 для горелочных и газорегулирующих установок
Реле давления Dungs GW 150 A5 относится к электромеханическим приборам контроля давления газообразных сред в системах автоматики горелок, котельного оборудования и промышленных газовых установок. Устройство преобразует изменение давления в дискретный электрический сигнал. При достижении порога микропереключатель меняет состояние контактов, позволяя автоматике разрешать пуск, останавливать оборудование или формировать защитный сигнал.
Технические характеристики
Ниже перечислены основные параметры Dungs GW 150 A5, определяющие диапазон настройки, электрические возможности и условия эксплуатации:
- диапазон регулировки давления от 30 до 150 мбар,
- рабочее напряжение коммутационной цепи до 250 В переменного тока,
- коммутируемый ток до 10 А при активной нагрузке и до 3 А при индуктивной нагрузке,
- электрическое подключение через клеммную группу внутри корпуса,
- присоединение к контролируемой линии через резьбовой канал давления,
- температура окружающей среды ориентировочно от −15 до +70 C,
- настройка порога выполняется механическим регулятором со шкалой в мбар,
- измеряемая среда не должна содержать конденсат, агрессивные примеси и твердые загрязнения,
- рабочий режим — повторно-кратковременный или продолжительный контроль давления в составе автоматической системы.
Особенности конструкции
Ключевой особенностью Dungs GW 150 A5 является мембранный измерительный узел, соединенный с механическим механизмом переключения. Давление поступает во внутреннюю полость прибора и действует на чувствительную мембрану. С противоположной стороны мембраны усилие уравновешивается настроечной пружиной. Положение регулировочного элемента изменяет предварительное сжатие пружины и тем самым задает давление, при котором происходит переключение. При достижении порога перемещение мембраны передается на микропереключатель, а его контакты меняют электрическое состояние. Такая схема не требует электронного преобразователя и обеспечивает прямую механическую связь между контролируемым давлением и дискретным выходным сигналом. Корпус объединяет пневматическую и электрическую части, зона контактов отделена от полости измеряемой среды. Шкала настройки позволяет устанавливать требуемое значение в пределах рабочего диапазона, однако после монтажа фактическую точку срабатывания обычно проверяют по контрольному измерительному прибору. Конструкция рассчитана на многократные циклы переключения, а возвратный механизм обеспечивает восстановление исходного положения после снижения или повышения давления в зависимости от выбранной логики подключения контактов.
Области применения
Ниже приведены основные направления использования реле давления Dungs GW 150 A5:
- формирование разрешающего сигнала для запуска горелочного автомата,
- контроль давления воздуха в пневматических и вентиляционных контурах,
- работа в составе газовых мультиблоков, клапанных линий и регулирующих узлов,
- применение в теплогенераторах, промышленных печах, сушильных установках и котлах,
- использование в системах, где требуется дискретное подтверждение достижения заданного давления.
Таким образом, диапазон настройки 30–150 мбар позволяет использовать реле в системах, где необходимо отслеживать наличие и изменение давления, а электромеханический микропереключатель формирует понятный для автоматики сигнал без дополнительного преобразования. Устройство применяется в газовых рампах, горелочных системах, котельных и другом теплотехническом оборудовании, где надежный контроль давления является частью алгоритма безопасной работы. Поставка оборудования через «Олнису» позволяет комплектовать промышленные объекты необходимыми устройствами Dungs для эксплуатации, модернизации и замены элементов газовой автоматики.
