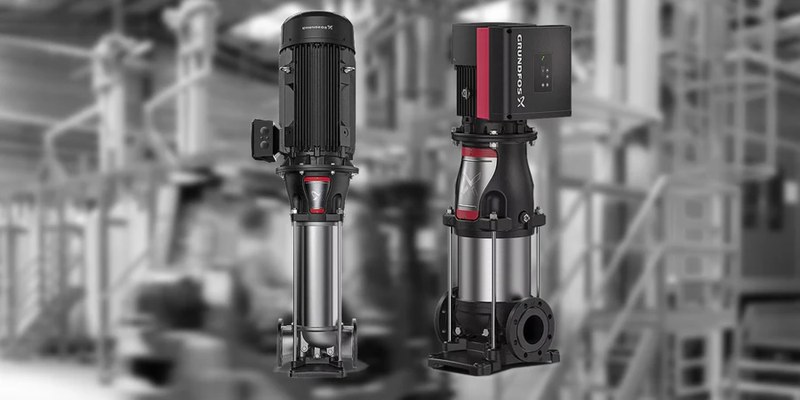

Насосы Grundfos CR — компактное решение для систем высокого давления
Вертикальные многоступенчатые насосы Grundfos CR относятся к центробежному оборудованию повышенного давления для перекачивания чистых и технологических жидкостей в промышленных, коммунальных и инженерных системах. Конструкция основана на последовательном прохождении среды через несколько ступеней, каждая из которых повышает давление потока. Вертикальная компоновка уменьшает установочную площадь и позволяет размещать агрегаты в насосных станциях. Серия CR применяется там, где требуется сочетание стабильной подачи, высокого напора.
Технические характеристики
Параметры Grundfos CR зависят от типоразмера, числа ступеней, двигателя, материалов проточной части и исполнения уплотнений. Ниже перечислены характерные технические показатели серии:
- производительность в зависимости от исполнения — от единиц до приблизительно 180 м3/ч,
- максимальный напор многоступенчатых исполнений может превышать 250–300 м,
- номинальная частота вращения большинства стандартных агрегатов — около 2900 мин−1 при 50 Гц,
- мощность электродвигателей — ориентировочно от 0,37 до 75 кВт,
- рабочее давление корпуса в зависимости от конфигурации — до 16, 25 или 40 бар,
- температура перекачиваемой среды для разных вариантов — примерно от −40 до +180 C,
- температура окружающего воздуха для типовых двигателей обычно допускается до +40 C,
- питание промышленных трехфазных исполнений — 3 × 380–415 В, 50 Гц,
- питание отдельных однофазных двигателей малой мощности — 1 × 220–240 В, 50 Гц,
- класс защиты распространенных электродвигателей — IP55,
- класс изоляции двигателя — F,
- патрубки располагаются соосно, что упрощает встраивание в прямолинейный трубопровод,
- диаметр присоединений определяется типоразмером и может превышать 100 мм,
- число рабочих ступеней определяется требуемым напором и конфигурацией агрегата,
- наибольший КПД достигается при работе в расчетной области насосной характеристики.
Принцип действия заключается в преобразовании механической энергии двигателя в гидравлическую. Жидкость поступает в первую ступень, захватывается лопатками рабочего колеса и ускоряется. В направляющем аппарате часть скоростной энергии преобразуется в давление, после чего поток переходит на следующую ступень. Повторение процесса обеспечивает значительное суммарное повышение давления без увеличения диаметра одного рабочего колеса. Рабочая точка формируется пересечением характеристики насоса сети.
Особенности конструкции

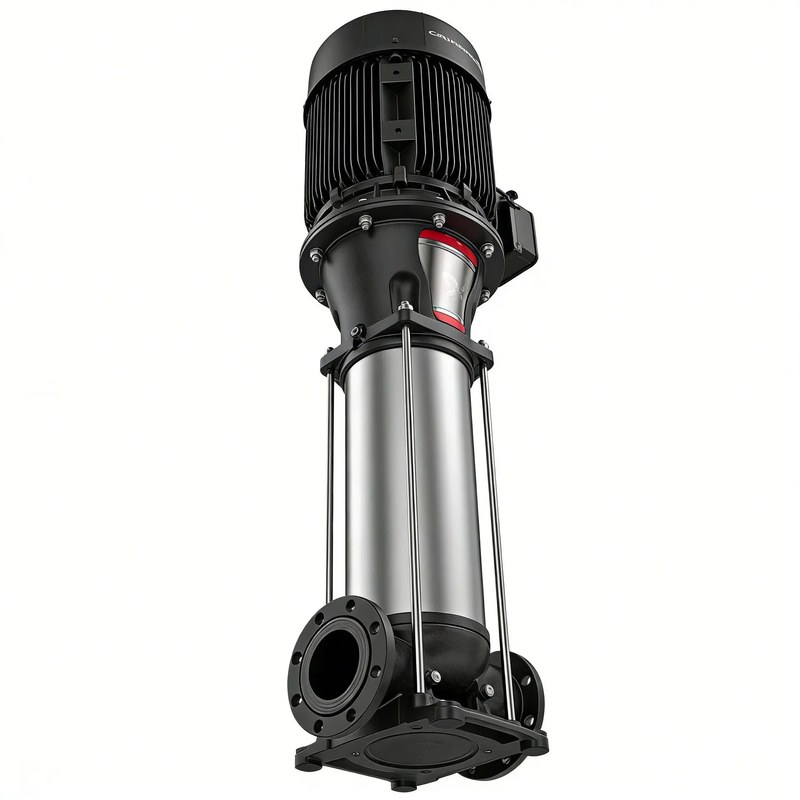

Ключевыми особенностями является вертикальное расположение многоступенчатой гидравлической части. Корпус включает основание с всасывающим и напорным патрубками, пакет ступеней, вал, рабочие колеса, направляющие аппараты и узел торцевого уплотнения. Колеса последовательно установлены на общем валу, поэтому давление увеличивается от ступени к ступени. Соосные присоединения упрощают включение агрегата в линию. В зависимости от исполнения детали проточной части выполняются из нержавеющей стали, чугуна. Торцевое уплотнение ограничивает утечку в месте выхода вращающегося вала из корпуса. Модульная ступенчатая архитектура позволяет получать требуемую напорную характеристику изменением числа рабочих колес.
Области применения
Вертикальные насосы CR используются в системах, где важны стабильное давление, компактность и продолжительная эксплуатация. Ниже представлены основные направления применения:
- повысительные установки водоснабжения производственных объектов,
- подача воды в технологические линии,
- циркуляция воды в системах отопления и охлаждения,
- питание котлов в соответствующем исполнении,
- водоподготовка, фильтрация, обратный осмос и мембранные установки,
- моечные комплексы и системы промышленной очистки под давлением,
- перекачивание конденсата, деминерализованной и подготовленной воды,
- системы пожарного и резервного водоснабжения в составе насосных установок,
- орошение и техническое водоснабжение производственных площадок,
- станции повышения давления коммунальной и промышленной инфраструктуры.
Таким образом, Grundfos CR — семейство вертикальных многоступенчатых центробежных насосов для создания повышенного давления при компактной компоновке. Последовательная работа ступеней обеспечивает высокий суммарный напор, а модульная конструкция позволяет формировать различные гидравлические характеристики. Оборудование используется в водоснабжении, промышленной циркуляции, водоподготовке, повышении давления и технологических процессах. Компания «Олниса» поставляет промышленное оборудование, включая насосы Grundfos CR, для предприятий и инженерных объектов. Поставка через «Олниса» обеспечивает возможность комплектования производственных и инфраструктурных систем необходимыми насосными агрегатами.
