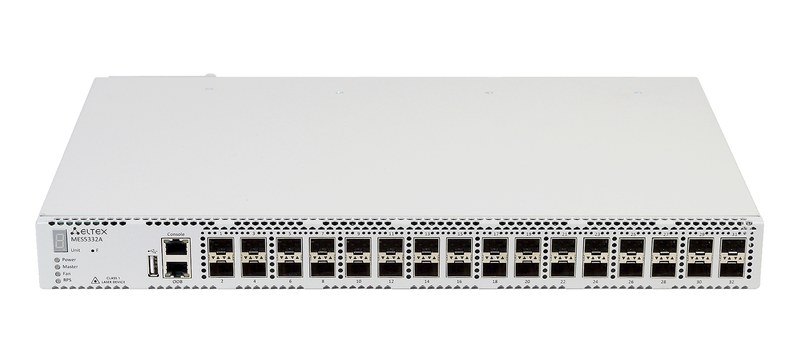

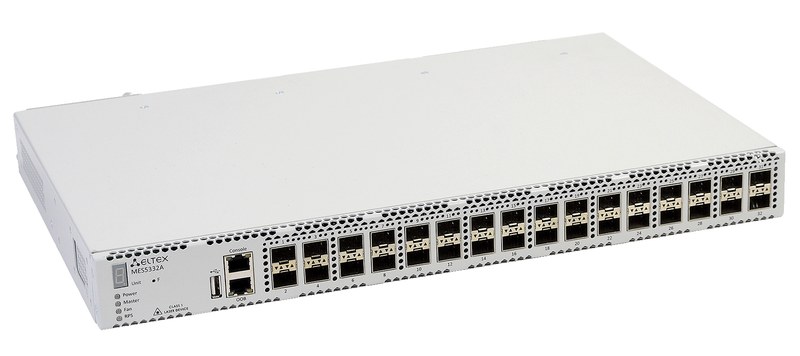

Коммутатор Eltex MES5332A для построения надежной сети передачи данных
Eltex MES5332A представляет собой высокопроизводительный управляемый Ethernet-коммутатор для магистральных, агрегационных и дата-центровых сегментов. Аппаратная архитектура обеспечивает обработку трафика на уровне коммутации, что повышает предсказуемость производительности при высокой загрузке портов.
Технические характеристики
Ниже перечислены основные параметры MES5332A, определяющие его сетевые и эксплуатационные возможности:
- количество высокоскоростных портов — 32 интерфейса QSFP28,
- номинальная скорость одного порта — до 100 Гбит/с,
- поддерживаемые режимы интерфейсов — 100 Gigabit Ethernet и 40 Gigabit Ethernet,
- разделение порта — до четырех логических линий 25 Гбит/с или 10 Гбит/с с соответствующими кабельными сборками,
- расчетная суммарная полоса 32 портов в одном направлении — до 3,2 Тбит/с,
- теоретическая коммутационная емкость при двунаправленном обмене — до 6,4 Тбит/с,
- форм-фактор корпуса — 1U для 19-дюймовой стойки,
- уровень коммутации — L2 с поддержкой функций маршрутизации L3,
- принцип пересылки — аппаратная обработка кадров и пакетов коммутационной логикой,
- поддержка VLAN — сегментация широковещательных доменов по IEEE 802.1Q,
- агрегация каналов — объединение физических линий средствами LAG и LACP,
- защита от петель — использование механизмов семейства Spanning Tree,
- управление потоками — контроль перегрузок и приоритизация трафика средствами QoS,
- контроль доступа — применение списков ACL для фильтрации пакетов,
- мониторинг — сбор статистики портов, счетчиков ошибок и сетевой активности,
- управление — CLI и сетевые средства администрирования,
- питание — от модульных источников с возможностью резервирования,
- охлаждение — принудительное, со сменными вентиляторными модулями,
- размещение — телекоммуникационные шкафы, серверные помещения и узлы связи.
Особенности конструкции
Ключевыми особенностями конструкции MES5332A являются высокая плотность интерфейсов и стоечная компоновка. Порты QSFP28 расположены на фронтальной панели, что упрощает коммутацию серверов, маршрутизаторов и систем хранения. Форм-фактор 1U позволяет разместить оборудование в стандартной стойке при малом расходе пространства. Аппаратная коммутационная матрица выполняет пересылку кадров параллельно по множеству направлений, а внутренняя буферизация компенсирует кратковременные всплески трафика и различия в загрузке выходных портов. Модульный принцип питания и охлаждения повышает устойчивость работы. Направленный воздушный поток от вентиляторов отводит тепло от коммутационной микросхемы, интерфейсных модулей и цепей питания. Работа коммутатора строится на анализе полей Ethernet-кадров и IP-пакетов. На втором уровне модели OSI используется таблица MAC-адресов: после приема кадра оборудование определяет источник, запоминает соответствие адреса и порта, а затем передает трафик в требуемое направление. При неизвестном адресе или широковещательном типе кадр распространяется в пределах соответствующего VLAN. На третьем уровне устройство может использовать таблицы маршрутизации для передачи пакетов между IP-подсетями. Механизмы QoS разделяют потоки по классам, после чего применяются очереди и алгоритмы обслуживания для распределения ресурса интерфейса.
Области применения
Ниже представлены типовые задачи, для которых используется коммутатор Eltex MES5332A:
- агрегация высокоскоростных uplink-соединений в ядре корпоративной сети,
- подключение серверов и вычислительных узлов по линиям 25, 40 или 100 Гбит/с,
- формирование сетевой фабрики центра обработки данных,
- объединение стоек с вычислительным оборудованием и системами хранения,
- передача больших массивов данных между производительными вычислительными кластерами,
- организация резервируемых магистральных каналов между сетевыми узлами,
- сегментация инфраструктуры с помощью VLAN и политик доступа,
- приоритизация служебного, пользовательского и прикладного трафика средствами QoS,
- контроль сетевых потоков и параметров портов в операторской инфраструктуре,
- масштабирование пропускной способности сети без увеличения числа стоечных устройств.
Таким образом, Eltex MES5332A является высокоплотным сетевым коммутатором для построения производительных магистральных и агрегационных сегментов. Сочетание 32 высокоскоростных интерфейсов, аппаратной коммутации, средств VLAN, LAG, QoS, ACL и функций маршрутизации позволяет использовать устройство в инфраструктурах с интенсивным обменом данными и требованиями к масштабированию. Компания «Олниса» поставляет Eltex MES5332A и другое промышленное и телекоммуникационное оборудование для проектов различного масштаба. Поставка через «Олниса» позволяет комплектовать объекты необходимым сетевым оборудованием и поддерживать единый канал снабжения.
