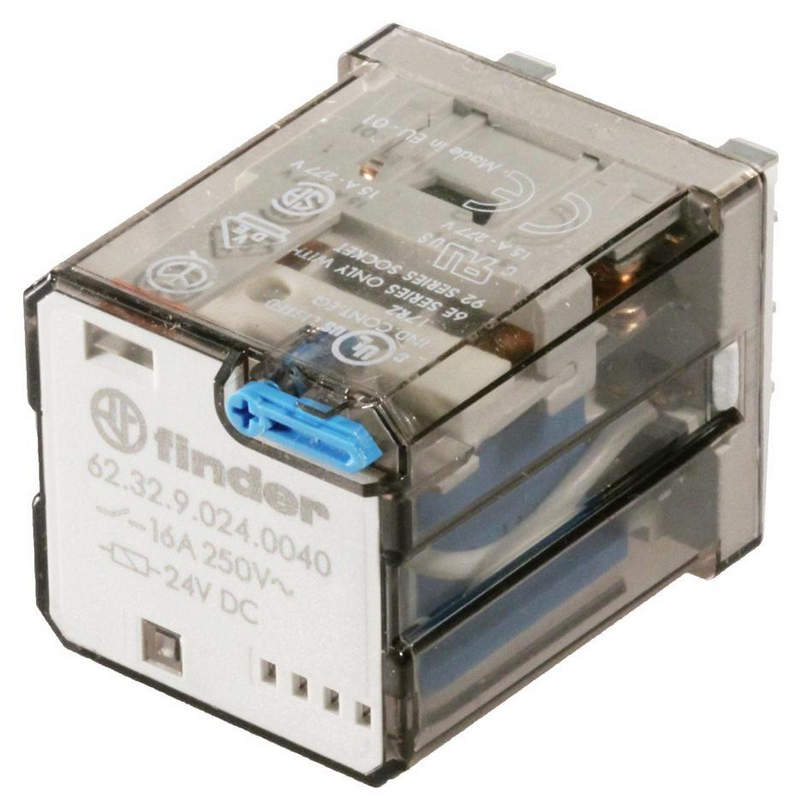

Промышленная надежность с реле Finder 62.32.9.024.0040 24V DC

В промышленной автоматике надежность коммутационных устройств напрямую влияет на стабильность технологического процесса. Промежуточные и силовые реле используются в цепях управления, сигнализации, защиты и распределения нагрузки, обеспечивая гальваническую развязку между логическими уровнями контроллеров и исполнительными механизмами. Модель 62.32.9.024.0040 производства компании Finder относится к серии 62 — линейке силовых реле с повышенной коммутационной способностью и широким спектром применения в промышленной и энергетической инфраструктуре.

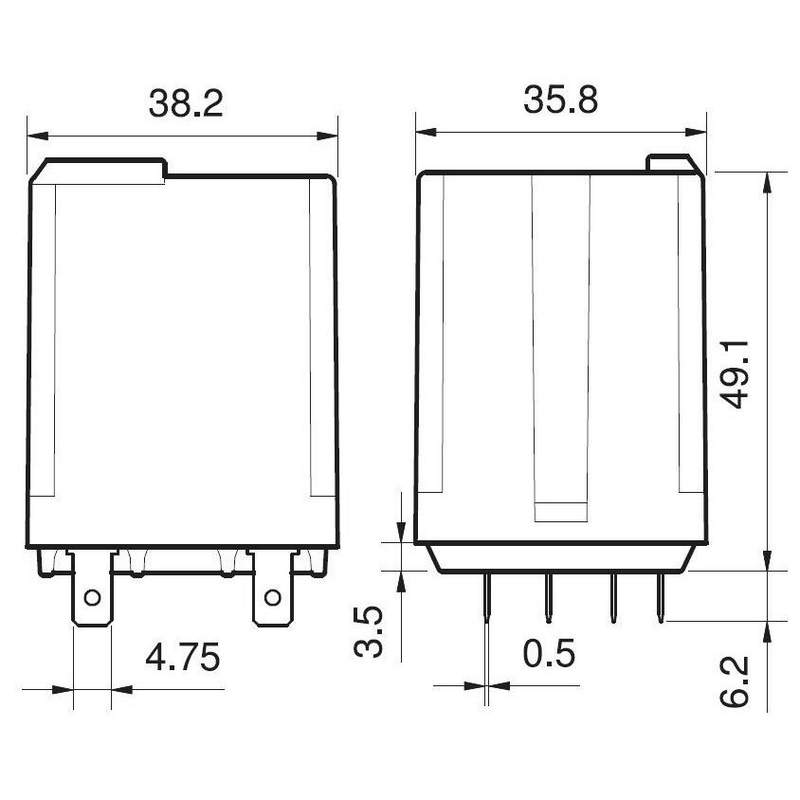

Конструктивные и электрические характеристики

Необходимо выделить ключевые технические параметры устройства:

• Номинальное напряжение катушки: 24 В DC;
• Количество контактов: 2 перекидных контакта;
• Тип контактов: DPDT, два переключающих;
• Номинальный ток коммутации: до 16 А на каждый контакт;
• Номинальное напряжение коммутации: до 250 В AC;
• Материал контактов: серебряный сплав с повышенной износостойкостью;
• Способ подключения: через розетку серии 92;
• Температурный диапазон эксплуатации: промышленный стандарт;
• Монтаж: в розетку с креплением на DIN-рейку или винтовое основание;
• Категория применения: управление электродвигателями, нагревателями, осветительными цепями, соленоидами.

Контактная система рассчитана на длительную эксплуатацию при высоких циклических нагрузках. Благодаря двухполюсному переключающему исполнению реле может использоваться как для одновременного разрыва двух независимых цепей, так и для коммутации одной линии с резервированием.

Конструкция и особенности исполнения

Серия 62 отличается увеличенным расстоянием между контактами и усиленной изоляцией между катушкой и силовой частью. Это обеспечивает устойчивость к перенапряжениям и повышает уровень электрической безопасности. Корпус выполнен из термостойкого полимерного материала, устойчивого к вибрациям и механическим нагрузкам. Прозрачная верхняя часть позволяет визуально контролировать состояние контактной группы и механизма привода. Важные конструктивные особенности:

• Повышенная коммутационная способность при индуктивных нагрузках;
• Устойчивость к кратковременным токам пуска;
• Наличие механического индикатора срабатывания;
• Возможность установки дополнительных модулей подавления помех;
• Совместимость с широкой линейкой розеток Finder для различных типов монтажа.

Катушка постоянного тока характеризуется стабильным потреблением энергии и минимальным тепловыделением. Это снижает риск перегрева в условиях плотной компоновки шкафов управления.

Принцип работы и функциональные возможности

Работа реле основана на электромагнитном принципе. При подаче напряжения 24 В DC на катушку создается магнитное поле, которое притягивает якорь и изменяет положение контактной группы. В результате происходит переключение цепей с нормально замкнутого состояния на нормально разомкнутое и наоборот. Функциональные возможности включают:

• Гальваническую развязку между управляющей и силовой частью;
• Коммутацию двух независимых цепей одновременно;
• Использование в схемах реверса;
• Применение в системах аварийного отключения;
• Интеграцию в цепи сигнализации и межблочной логики.

Благодаря двум перекидным контактам возможно построение более сложных схем управления без увеличения количества релейных элементов.

Области применения

Реле 62.32.9.024.0040 используется в различных отраслях промышленности и инфраструктуры:

• Системы управления электродвигателями малой и средней мощности;
• Автоматизированные линии упаковки и сортировки;
• Щиты управления вентиляцией и отоплением;
• Осветительные установки производственных помещений;
• Насосные станции и компрессорные установки;
• Промышленные печи и нагревательные системы;
• Системы резервного электропитания.

Высокий номинальный ток позволяет применять устройство не только в цепях управления, но и в силовых участках с умеренной нагрузкой.

Преимущества эксплуатации

При выборе данного реле в проектах автоматизации можно выделить следующие преимущества:

• Универсальность применения;
• Повышенная механическая и электрическая долговечность;
• Стабильная работа при длительных циклах включения;
• Компактные размеры при высокой мощности;
• Совместимость с типовыми промышленными стандартами монтажа;
• Надежная коммутация индуктивных нагрузок;
• Простота замены без демонтажа розетки.

Дополнительным преимуществом является широкая доступность аксессуаров — держателей, модулей подавления перенапряжений, маркировочных элементов.

Роль в системах промышленной автоматизации

В структуре шкафа управления реле Finder серии 62 выполняет функцию промежуточного интерфейса между контроллером и силовой нагрузкой. Оно снижает нагрузку на выходные модули ПЛК, увеличивает ресурс управляющих устройств и обеспечивает гибкость построения схем. В современных системах автоматизации такие реле используются для:

• Разгрузки транзисторных и релейных выходов контроллеров;
• Организации логических связей между узлами оборудования;
• Резервирования критических цепей;
• Создания ступенчатых алгоритмов управления.

За счет высокого ресурса контактной группы устройство подходит для интенсивных производственных процессов.

Таким образом, еле Finder 62.32.9.024.0040 представляет собой универсальное промышленное коммутационное устройство с высокой нагрузочной способностью и надежной контактной системой. Двухполюсное перекидное исполнение расширяет возможности применения, а номинал катушки 24 В DC делает модель совместимой с большинством современных систем управления. Устройство эффективно используется в распределительных шкафах, автоматизированных производственных линиях и энергетических установках, обеспечивая стабильную коммутацию нагрузок различного типа. Благодаря высокой механической и электрической долговечности реле подходит для эксплуатации в интенсивных режимах работы.
