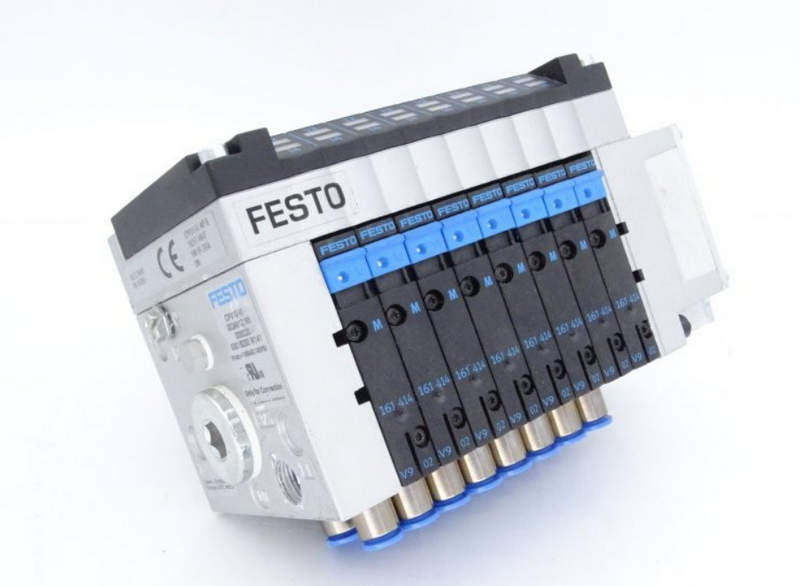

Клапанный остров Festo CPV10-VI 18200 — надёжность, модульность и удобство обслуживания

Пневматические распределительные системы играют ключевую роль в промышленной автоматике, обеспечивая точное и стабильное управление исполнительными механизмами. В условиях роста требований к компактности оборудования, скорости реакции и гибкости конфигурации особое значение приобретают модульные клапанные острова. Одним из представителей данного класса является клапанный терминал серии CPV10 от компании Festo — модель CPV10-VI 18200 10P-10-8A-MP-R-Y-8M+UA. Данное решение сочетает компактную архитектуру, высокую плотность каналов, удобство масштабирования и возможность централизованного управления. Конфигурация с индексом 10P-10-8A-MP-R-Y-8M+UA указывает на определённый набор распределителей, тип электрического подключения, исполнение монтажной плиты и дополнительные функциональные опции.

Общая концепция и назначение серии CPV10

Серия CPV10 разработана как компактная система распределения с высокой плотностью размещения клапанов. Основное назначение — управление пневмоцилиндрами, захватами, заслонками и другими исполнительными элементами в автоматизированных производственных линиях. Клапанный остров CPV10 предназначен для:

• управления двух- и односторонними цилиндрами;
• организации централизованной подачи и отвода сжатого воздуха;
• интеграции в шкафы управления и модульные станции;
• снижения количества трубопроводов и точек подключения;
• повышения скорости монтажа и сервисного обслуживания.

Компактность конструкции достигается за счёт минимального шага между клапанами и унифицированной монтажной платформы.

Корпус и модульная архитектура

Основу системы составляет алюминиевая или композитная распределительная плита с интегрированными каналами подачи и выхлопа. Каждый клапан устанавливается на общую базовую плиту, формируя единый пневматический блок. Ключевые элементы конструкции:

• общий подвод давления;
• общие каналы выхлопа;
• модульные клапанные секции;
• электрический интерфейс управления;
• торцевые плиты с возможностью расширения;
• варианты крепления на DIN-рейку или панель.

Индекс 10P указывает на конфигурацию по количеству позиций, а 10-8A отражает тип и количество распределителей, установленных на острове.

Пневматические характеристики

Для серии CPV10 характерны следующие рабочие параметры:

• рабочее давление в типовом диапазоне 2–8 бар;
• номинальный расход, соответствующий компактному классу клапанов;
• быстрое переключение благодаря электромагнитным приводам;
• встроенные дросселирующие элементы при необходимости;
• возможность индивидуального отсечения каналов.

Диаметр условного прохода соответствует классу компактных клапанов, что позволяет использовать систему в оборудовании с ограниченным монтажным пространством.

Электрическое управление и интерфейс MP

Обозначение MP в структуре артикула указывает на наличие многополюсного электрического подключения. Это означает централизованный разъём для управления всеми установленными распределителями. Электрическая часть включает:

• соленоидные катушки с рабочим напряжением стандартного промышленного уровня;
• многоконтактный разъём для подключения к ПЛК;
• индикацию состояния каналов;
• защиту от переполюсовки;
• опции диагностики состояния катушек.

Централизация управления снижает количество кабелей и упрощает подключение к системе управления.

Особенности модификации R-Y-8M+UA

Индекс R-Y может обозначать специфическую конфигурацию распределителей или направление подачи воздуха. Суффикс 8M часто связан с длиной кабеля или типом электрического соединения. Дополнение +UA указывает на расширенные функциональные возможности, которые могут включать дополнительные интерфейсы или усиленную индикацию. Конфигурация обеспечивает:

• удобство обслуживания;
• возможность быстрой замены клапана без демонтажа всей системы;
• снижение времени простоя оборудования;
• оптимизированное распределение воздушных потоков;
• совместимость с другими модулями серии CPV.

Принцип работы клапанного острова

Каждый установленный распределитель представляет собой электромагнитный клапан, управляющий направлением потока сжатого воздуха. При подаче сигнала с контроллера происходит возбуждение катушки, что приводит к перемещению золотника и изменению состояния каналов. Рабочий цикл включает:

• получение сигнала от ПЛК;
• активацию электромагнитной катушки;
• переключение воздушных каналов;
• подачу давления на исполнительный механизм;
• возврат в исходное положение при снятии сигнала или подаче обратного импульса.

Благодаря малому объёму внутренних каналов достигается высокая скорость реакции.

Преимущества использования CPV10-VI

Использование клапанного острова данной серии обеспечивает следующие эксплуатационные преимущества:

• компактность размещения;
• минимизация количества фитингов;
• снижение риска утечек;
• простота масштабирования;
• унификация компонентов;
• высокая надёжность электромагнитных приводов;
• адаптация к различным промышленным средам.

Система подходит для серийного машиностроения, упаковочных линий, пищевой промышленности и сборочных комплексов.

Области применения

Клапанный терминал CPV10 применяется в различных сегментах промышленности:

• машиностроение;
• автоматизированные сборочные линии;
• конвейерные системы;
• роботизированные ячейки;
• упаковочное оборудование;
• фармацевтические линии;
• пищевые производства при условии соответствующей подготовки воздуха.

Компактность и гибкость конфигурации делают систему универсальным решением для локальных пневматических узлов.

Интеграция в систему автоматизации

CPV10-VI легко интегрируется в существующие системы управления. Благодаря унифицированному интерфейсу он совместим с большинством программируемых логических контроллеров. При проектировании системы учитываются:

• потребление воздуха исполнительными механизмами;
• число каналов управления;
• тип сигнала управления;
• необходимость резервирования;
• условия окружающей среды;
• требования к степени защиты.

Модульная структура позволяет добавлять новые секции по мере модернизации оборудования.

Таким образом, Festo CPV10-VI 18200 10P-10-8A-MP-R-Y-8M+UA представляет собой компактный и технологичный клапанный остров, предназначенный для централизованного управления пневматическими исполнительными механизмами. Модульная архитектура, многополюсное подключение и высокая плотность размещения клапанов обеспечивают эффективность применения в современных автоматизированных системах. Рациональное использование данного решения позволяет повысить надёжность пневмосистемы, сократить монтажное пространство и упростить дальнейшее расширение оборудования.
