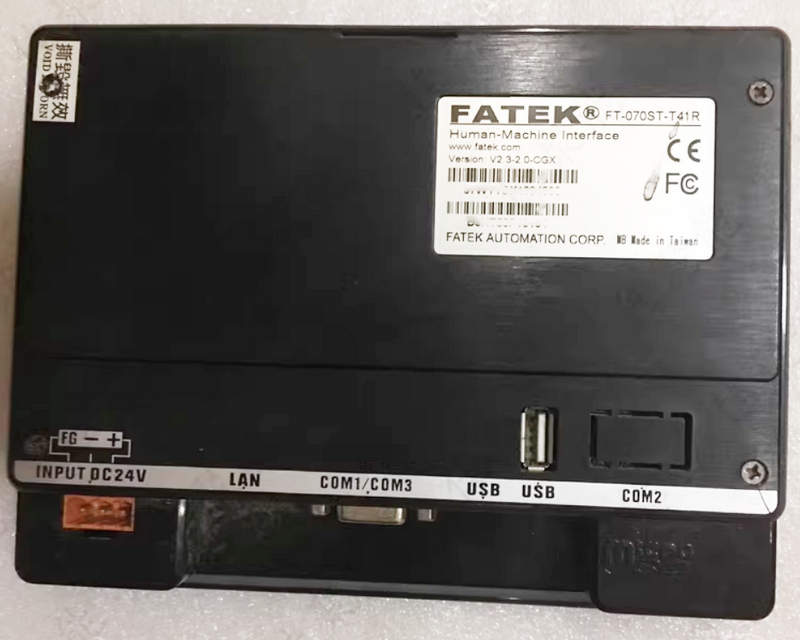

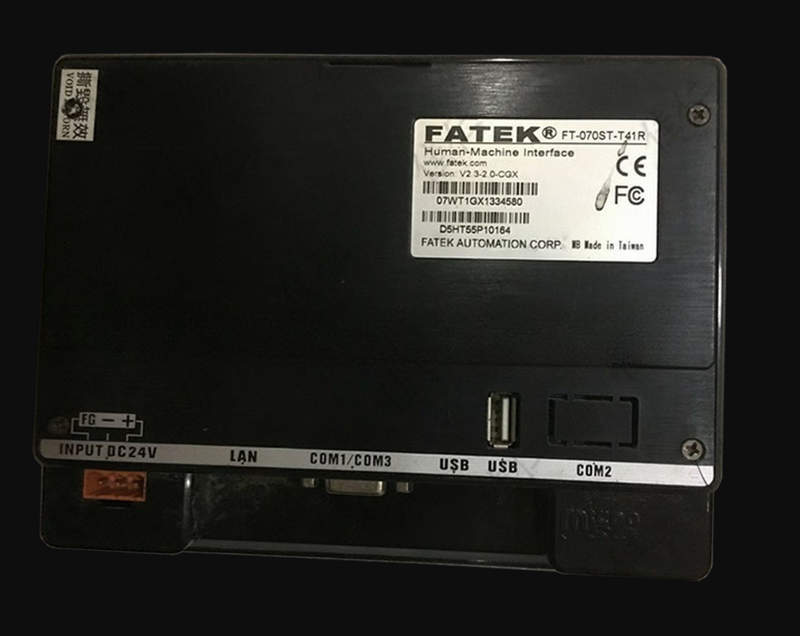

Сенсорная панель FATEK FT-070ST-T41R — стабильность и удобство в каждом проекте

Операторские панели человеко-машинного интерфейса давно перестали быть вспомогательным элементом автоматизированных систем. Сегодня HMI-устройства формируют полноценную визуальную и логическую оболочку технологического процесса, обеспечивая прозрачность управления, оперативную диагностику и контроль параметров в реальном времени. Одним из представителей данного класса оборудования является FATEK FT-070ST-T41R — компактная сенсорная панель, ориентированная на работу в составе распределённых систем промышленной автоматизации. Данная модель предназначена для интеграции с программируемыми логическими контроллерами, частотными преобразователями, сервосистемами и периферийными модулями ввода-вывода. Устройство сочетает в себе промышленное исполнение, устойчивость к внешним воздействиям и удобный пользовательский интерфейс.

Общая концепция и назначение устройства

FATEK FT-070ST-T41R относится к серии сенсорных панелей оператора, предназначенных для построения систем визуализации среднего уровня сложности. Панель применяется в машиностроении, пищевой промышленности, упаковочных линиях, системах водоподготовки, вентиляции и других технологических процессах, где требуется отображение параметров и управление оборудованием через графический интерфейс. Устройство ориентировано на решение следующих задач:

• обеспечение визуализации технологических параметров;
• организация управления исполнительными механизмами;
• отображение аварийных сообщений и журналов событий;
• мониторинг состояний входов и выходов контроллера;
• передача данных между различными устройствами в сети.

Технические характеристики

Ключевые параметры модели FATEK FT-070ST-T41R:

• диагональ дисплея 7 дюймов;
• тип экрана TFT LCD;
• разрешение 800×480 пикселей;
• сенсорная технология — резистивный тачскрин;
• питание 24 В постоянного тока;
• интерфейсы связи — последовательные порты и Ethernet;
• встроенная энергонезависимая память для хранения проектов;
• поддержка многопротокольной связи с ПЛК различных производителей;
• рабочая температура в диапазоне промышленного исполнения;
• монтаж в панель с фронтальной степенью защиты.

Данные параметры определяют универсальность устройства и позволяют использовать его в различных промышленных конфигурациях.

Архитектура дисплея и особенности визуализации

Экран панели выполнен по технологии TFT LCD, что обеспечивает стабильную цветопередачу и читаемость при различных уровнях освещения. Разрешение 800×480 пикселей позволяет создавать детализированные графические схемы, мнемосхемы технологических линий и анимированные элементы управления. Резистивный сенсорный слой обеспечивает корректную работу в условиях производства, где оператор может использовать перчатки. Такая технология менее чувствительна к загрязнениям и устойчива к внешним воздействиям по сравнению с емкостными решениями. Это делает панель пригодной для эксплуатации в запылённых или влажных помещениях. Интерфейс проектируется с использованием специализированного программного обеспечения производителя, что позволяет реализовывать сложную логику переходов между экранами, системы авторизации пользователей и обработку событий в режиме реального времени.

Аппаратная платформа и коммуникационные возможности

FATEK FT-070ST-T41R поддерживает обмен данными по нескольким интерфейсам. Наличие последовательных портов обеспечивает подключение к контроллерам через протоколы Modbus RTU и фирменные протоколы FATEK. Ethernet-интерфейс расширяет возможности удалённого доступа, мониторинга и передачи данных в сетевую инфраструктуру предприятия. Панель способна работать с контроллерами различных брендов, что повышает гибкость проектирования. Поддержка множества коммуникационных драйверов позволяет использовать устройство как универсальный HMI-узел в смешанных системах автоматизации. Встроенная память предназначена для хранения пользовательских проектов, графических элементов и архивов событий. Это позволяет сохранять параметры конфигурации даже при отключении питания.

Конструктивные особенности устройства

Корпус панели выполнен из прочных материалов, рассчитанных на длительную эксплуатацию в промышленных условиях. Передняя часть защищена от пыли и влаги, что обеспечивает стабильную работу при установке в шкафах управления и операторских пультах. Монтаж осуществляется в вырез панели управления с фиксацией крепёжными элементами. Компактные габариты позволяют использовать устройство в ограниченном пространстве шкафов автоматизации. Внутренняя компоновка разработана с учетом теплоотвода и электромагнитной совместимости, что снижает вероятность сбоев при работе рядом с силовым оборудованием.

Функциональные возможности

Панель поддерживает широкий спектр программных функций, включая:

• создание мнемосхем с динамическими элементами;
• отображение графиков и трендов;
• ведение журналов аварий;
• реализацию многоуровневой системы доступа;
• обработку рецептур;
• работу с таймерами и счётчиками;
• поддержку макросов и сценариев автоматизации.

Такие возможности делают устройство универсальным инструментом для построения интерфейса управления.

Области применения

FATEK FT-070ST-T41R используется в следующих направлениях промышленности:

• станочное оборудование и линии механической обработки;
• пищевые и упаковочные линии;
• насосные станции и системы водоснабжения;
• HVAC-системы и вентиляционные комплексы;
• энергетические распределительные узлы;
• транспортные и логистические системы.

Панель эффективно работает как в локальных установках, так и в составе распределённых автоматизированных систем.

Таким образом, FATEK FT-070ST-T41R представляет собой промышленную сенсорную панель, ориентированную на стабильную работу в системах автоматизации среднего уровня сложности. Устройство сочетает удобный интерфейс, развитые коммуникационные возможности и промышленное исполнение. Благодаря универсальности и поддержке различных протоколов связи панель может использоваться в широком спектре отраслей. При корректном подборе и настройке она становится эффективным инструментом визуализации и управления технологическими процессами.
