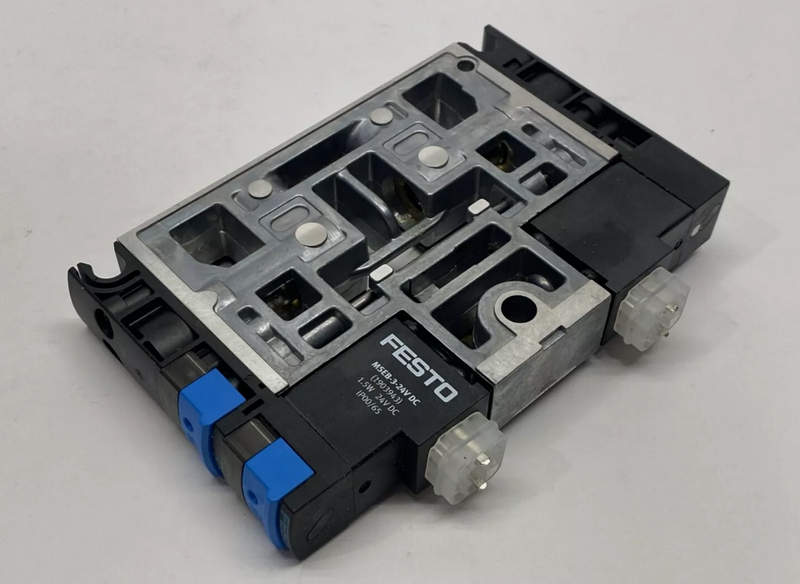

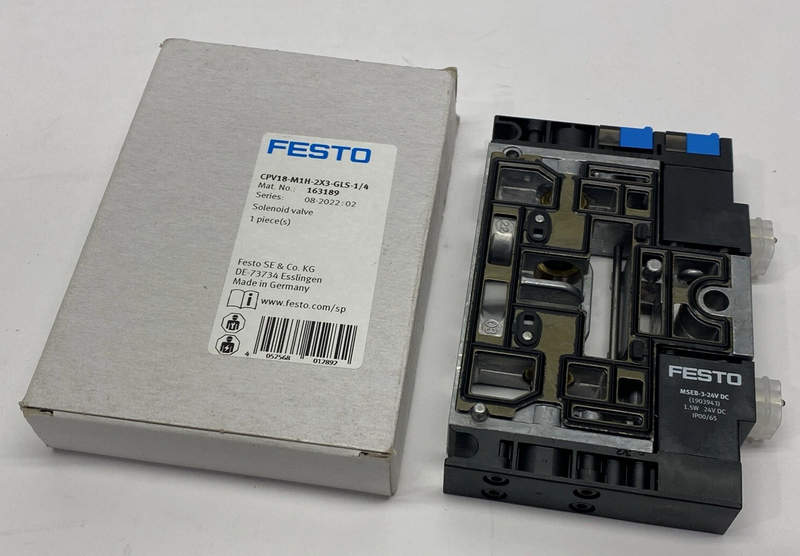

Модуль CPV18 163189: промышленный стандарт для автоматизированных систем

Пневматические распределители остаются ключевым элементом автоматизированных производственных линий, где требуется точное управление потоками сжатого воздуха, высокая повторяемость циклов и стабильность работы в интенсивном режиме. Модель CPV18-M1H-2X3-GLS-1/4 с артикулом 163189, выпускаемая компанией Festo, относится к модульной серии CPV18 и предназначена для интеграции в распределительные острова, обслуживающие группы исполнительных механизмов.

Функциональная роль в пневмосистеме

Клапан CPV18-M1H-2X3-GLS-1/4 используется для управления направлением потоков сжатого воздуха к пневмоцилиндрам и другим исполнительным устройствам. Его конструкция ориентирована на работу в составе клапанных островов серии CPV18, обеспечивая централизованное распределение воздуха.

Функциональные задачи модуля включают:

• переключение потоков между рабочими каналами;
• обеспечение быстрого отклика на управляющий сигнал;
• стабильную работу при высокой частоте циклов;
• минимизацию потерь давления;
• снижение габаритов распределительного узла.

Благодаря модульной архитектуре серия CPV18 позволяет конфигурировать систему под конкретные требования, добавляя или заменяя клапаны без полной переработки пневмосхемы.

Технические характеристики

Ключевые параметры клапана определяют его применимость в различных отраслях промышленности. Для CPV18-M1H-2X3-GLS-1/4 характерны следующие характеристики:

• тип распределителя — 5/3, с центральным положением;
• присоединительный размер — G 1/4;
• условный проход — соответствует типоразмеру CPV18;
• рабочая среда — фильтрованный сжатый воздух;
• рабочее давление — в диапазоне, типичном для промышленной пневматики;
• монтаж — на плиту клапанного острова;
• тип управления — электропневматический;
• материал корпуса — высокопрочный технический полимер с металлическими элементами;
• температурный диапазон эксплуатации — соответствует стандартам промышленного применения;
• ресурс переключений — рассчитан на интенсивную циклическую работу.

Конкретные параметры давления и расхода подбираются с учетом конфигурации острова и условий эксплуатации, что позволяет адаптировать систему под реальные производственные нагрузки.

Конструктивные особенности

Модель CPV18-M1H-2X3-GLS-1/4 выполнена в компактном корпусе, оптимизированном для плотного размещения на распределительной плите. Конструкция обеспечивает удобство замены отдельных модулей без демонтажа всей системы. Особенности исполнения включают:

• модульную архитектуру, допускающую расширение системы;
• встроенные каналы распределения воздуха;
• оптимизированную геометрию внутренних проходов для снижения турбулентности;
• надежную герметизацию рабочих каналов;
• устойчивость к вибрационным нагрузкам;
• стандартизированное подключение к пневмолиниям через резьбу G 1/4;
• возможность интеграции в централизованные системы управления.

Такая конструкция сокращает время сборки пневмошкафа и снижает вероятность ошибок при монтаже.

Принцип действия распределителя 5/3

Распределитель типа 5/3 управляет двумя рабочими линиями и имеет три фиксированных положения золотника. В центральном положении каналы могут быть перекрыты либо соединены в зависимости от конкретной конфигурации. Работа клапана основана на перемещении золотника под воздействием электромагнитного управления. При подаче сигнала происходит переключение потоков воздуха, что приводит к изменению положения штока цилиндра или другого исполнительного устройства. Преимущества схемы 5/3 заключаются в следующем:

• возможность фиксации исполнительного механизма в промежуточном положении;
• гибкость управления;
• повышенная безопасность при остановке оборудования;
• снижение риска неконтролируемого движения.

Интеграция в автоматизированные линии

Клапаны серии CPV18 активно применяются в составе распределительных островов, подключаемых к промышленным контроллерам. В современных производственных системах оборудование Festo интегрируется с ПЛК различных производителей через стандартные интерфейсы. Модуль CPV18-M1H-2X3-GLS-1/4 может использоваться в следующих конфигурациях:

• автоматические сборочные линии;
• упаковочные комплексы;
• конвейерные системы;
• манипуляционные станции;
• роботизированные ячейки;
• технологические установки с множеством пневмоприводов.

Централизация управления позволяет уменьшить количество отдельных клапанов, установленных по месту, и повысить общую надежность системы.

Преимущества применения в промышленной среде

Использование CPV18-M1H-2X3-GLS-1/4 обеспечивает ряд эксплуатационных преимуществ:

• снижение времени реакции системы;
• компактность распределительного узла;
• простоту масштабирования;
• унификацию запасных частей;
• сокращение длины пневмолиний;
• минимизацию утечек;
• длительный ресурс работы.

Для предприятий с высокой интенсивностью циклов важным фактором становится устойчивость к износу и стабильность характеристик при длительной эксплуатации.

Области применения

Клапанный модуль востребован в различных секторах промышленности:

• машиностроение;
• автомобилестроение;
• пищевая промышленность;
• фармацевтика;
• логистические комплексы;
• деревообрабатывающее оборудование;
• металлообработка.

В каждой из этих отраслей распределитель используется для управления цилиндрами, захватами, пневматическими зажимами и другими исполнительными устройствами.

Эксплуатационные аспекты и обслуживание

Для обеспечения надежной работы рекомендуется использовать подготовленный воздух с соответствующей фильтрацией и осушением. Корректный подбор давления и регулярный контроль состояния уплотнений продлевают срок службы клапана. Обслуживание включает:

• проверку герметичности соединений;
• контроль состояния электрических разъемов;
• очистку от загрязнений;
• диагностику отклика на управляющий сигнал.

При соблюдении регламентов эксплуатации клапаны серии CPV18 демонстрируют стабильную работу в течение продолжительного времени.

Таким образом, клапанный модуль Festo CPV18-M1H-2X3-GLS-1/4 (163189) представляет собой технологически выверенное решение для построения компактных, масштабируемых и надежных пневматических систем. Модульная архитектура, универсальное присоединение G 1/4 и схема распределения 5/3 обеспечивают гибкость применения в широком спектре производственных задач. Его использование позволяет повысить управляемость пневмоприводов, сократить габариты распределительных узлов и обеспечить стабильную работу оборудования в условиях интенсивной эксплуатации.
