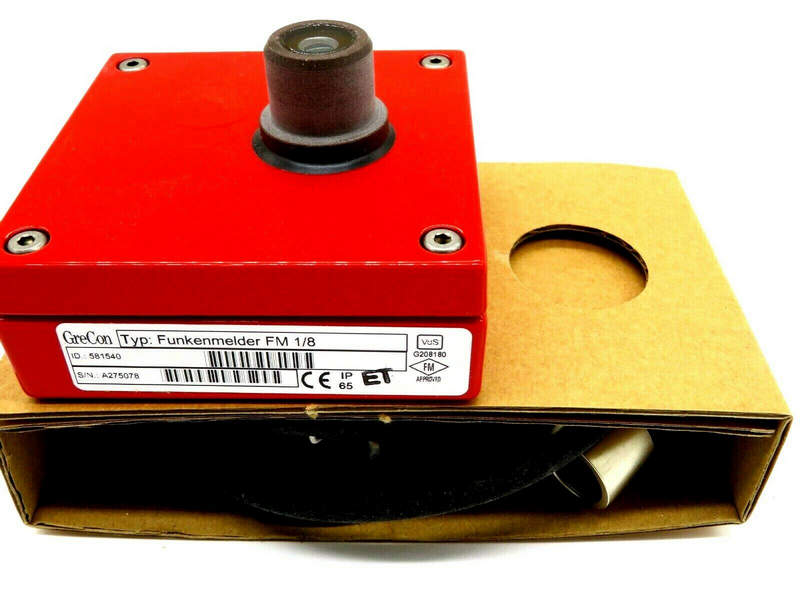

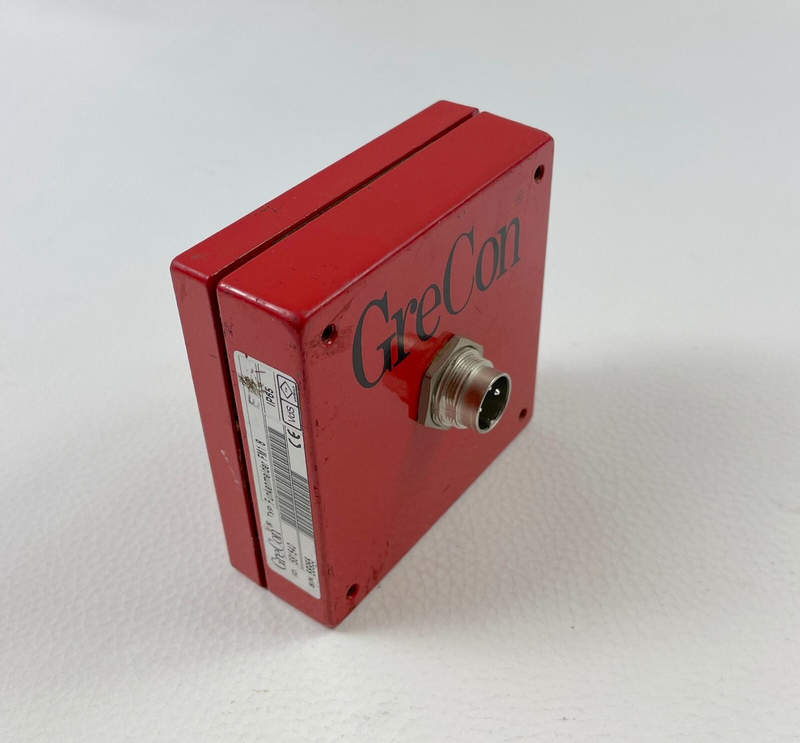

Промышленная безопасность под контролем с GreCon FM1/8-EX 58154015EX

В промышленных зонах с высоким риском воспламенения, особенно в системах пневмотранспорта, сушильных установках и аспирационных сетях деревообрабатывающих или пищевых производств, требуется быстрое и точное обнаружение искр и горячих частиц. С этой задачей успешно справляется искрогасительное оборудование немецкого бренда GreCon, в частности сигнализатор FM1/8-EX с артикулом 58154015EX. Это устройство сертифицировано для применения во взрывоопасных средах, соответствует строгим стандартам безопасности и обеспечивает высокочувствительный мониторинг опасных очагов тепла.

Технические характеристики устройства

Сигнализатор FM1/8-EX 58154015EX спроектирован как элемент системы обнаружения искр, работающей в автоматическом режиме. Устройство выполнено с учетом требований ATEX и подходит для зон класса II 1/2D, что подтверждает возможность его эксплуатации как внутри, так и снаружи пылеопасных камер и трубопроводов. Основные технические параметры:

• Оптический принцип работы: применяется инфракрасный фотодатчик, регистрирующий тепловое излучение от искр, горячих частиц или пламени в заданном диапазоне длин волн;
• Спектральная чувствительность: диапазон 0,8...1,1 мкм — оптимальный для регистрации инфракрасного излучения от металлических и органических частиц, разогретых до 400–2000 C;

• Время срабатывания: не превышает 3 мс — благодаря этому устройство подходит для установки в скоростные участки пневмотранспорта, где искры могут проходить с высокой скоростью;
• Температурный диапазон эксплуатации: от –20 до +60 C — сигнализатор устойчив к климатическим колебаниям и пригоден для размещения как в отапливаемых помещениях, так и в неотапливаемых зонах;
• Рабочее напряжение: 24 В DC — подача питания осуществляется через центральный модуль управления, к которому подключаются все датчики системы;
• Выходной сигнал: импульсный — формируется по факту детекции инфракрасного излучения, передается по защищённой линии связи в контроллер искрогасительной системы;
• Исполнение корпуса: антикоррозионный металл с защитой от пыли и влаги, степень защиты IP65;
• Диаметр корпуса: 40 мм;
• Длина корпуса: 120 мм;
• Тип резьбы: наружная метрическая, для врезного монтажа в трубу или на смотровой фланец.

Конструктивные особенности и принцип действия

Сигнализатор GreCon FM1/8-EX 58154015EX работает по фотоэлектрическому принципу с применением инфракрасной оптики. Основной чувствительный элемент представляет собой высокочувствительный фотодиод, установленный в тепловом и электромагнитном экранировании. Излучение, отражённое от частиц, попадает через специальное кварцевое окно на приёмник, где преобразуется в электрический сигнал. Дополнительно в конструкцию входит:

• Оптическая линза с узконаправленной характеристикой, исключающая ложные срабатывания от фонового излучения и пыли;
• Фильтр ИК-диапазона, подавляющий помехи от дневного света и стандартного освещения (лампы накаливания, светодиоды);
• Съемное защитное стекло, обеспечивающее лёгкую очистку оптической зоны без демонтажа корпуса;
• Обвязка из заземляющего кольца и термобарьера, что особенно важно при установке в пылевзрывоопасных участках с температурой среды выше +50 C;
• Герметичный кабельный ввод, совместимый с экранированными кабелями (например, M20 с сальником Ex d), что обеспечивает устойчивую работу в промышленных зонах.

Принцип работы заключается в непрерывном оптическом контроле внутреннего объема трубы, шахты или бункера. При появлении искры, пламени или горячей частицы, чувствительный элемент регистрирует их инфракрасное излучение. За счёт малого времени отклика сигнал незамедлительно передаётся на модуль управления, который в зависимости от настроек активирует подавление (включение водяных форсунок, отсечку заслонок и т.п.).

Варианты режимов работы и настройка

Сигнализатор может эксплуатироваться в составе различных конфигураций:

• Одиночный режим — один датчик контролирует участок и при срабатывании формирует сигнал тревоги;
• Двойной перекрёстный контроль — два датчика устанавливаются напротив друг друга, формируя зону перекрытия, что повышает точность обнаружения и минимизирует ложные срабатывания;
• Многоточечная линейная схема — до 8 сигнализаторов в цепи, управление через централизованный блок GreCon Control Center (например, серии CC 7001), где реализуются логика AND/OR, задержки, приоритеты;
• Работа в системах с байпасом — возможно подключение с обходом или резервированием, в зависимости от архитектуры защиты объекта.

Все параметры конфигурируются с помощью управляющего блока: настраивается порог чувствительности, задержка срабатывания, приоритет обработки сигнала, взаимодействие с системой подавления (водяные форсунки, отсечные клапаны, сирены, системы сигнализации и т.д.).

Области применения

Сигнализатор GreCon FM1/8-EX используется в технологических процессах, где возникает риск воспламенения из-за образования искр и горячих частиц:

• Деревообрабатывающая промышленность: циклоны, фильтры, сушилки, бункеры, дробилки;
• Пищевая промышленность: производственные линии с пневмотранспортом муки, сахара, крахмала;
• Текстильное производство: переработка волокон и тканей с сухой пылью;
• Химическая промышленность: перемешивание порошков, загрузка в реакторы;
• Производство бумаги: трубопроводы удаления обрезков, сушки бумаги;
• Энергетика и ТЭЦ: системы пневмоудаления золы и угольной пыли.

Таким образом, сигнализатор GreCon FM1/8-EX 58154015EX — это специализированное устройство, предназначенное для раннего обнаружения очагов воспламенения в производственных системах с высоким риском пожара. Его конструкция, скорость отклика и совместимость с комплексными искрогасительными системами делают его незаменимым элементом современных решений по промышленной безопасности.
