Надёжная фильтрация помех с сетевым дросселем Elhart LC-0010-2M40

Сетевые дроссели применяются в системах автоматизации, силовой электронике, источниках питания, приводной технике и везде, где необходимо подавление высокочастотных помех и снижение пульсаций тока. Одним из востребованных решений в этой области является сетевой дроссель Elhart LC-0010-2M40, отличающийся высокой надежностью, стойкостью к перегрузкам и стабильной индуктивностью при различных режимах эксплуатации.

Технические характеристики

Наиболее значимые характеристики включают в себя:

• Номинальный ток: 10 А, что делает модель подходящей для систем средней мощности;
• Рабочее напряжение: до 400 В переменного тока, трехфазная сеть, частота 50–60 Гц;
• Индуктивность: 2 мГн на фазу, с допустимыми отклонениями в пределах 10 %;
• Конфигурация: трехфазный дроссель с симметричной конструкцией обмоток;

• Тип охлаждения: естественное воздушное, без принудительной вентиляции;
• Сопротивление постоянному току: около 100–200 мОм в зависимости от температуры;
• Максимальная температура обмоток: до +125 C при номинальной нагрузке;
• Уровень потерь: низкий, обеспечивается качественным сердечником и проводником;
• Изоляция: термостойкий лак, класс изоляции F или H, в зависимости от партии;
• Корпус: открытый, монтаж на DIN-рейку или на основание с болтовым креплением;
• Степень защиты: IP00, требует установки в шкаф или корпус соответствующего класса.

Эти параметры обеспечивают оптимальный баланс между габаритами, нагревом и допустимыми токами, что особенно важно в системах, где экономия пространства и температурная стабильность критичны.

Конструкция и применяемые материалы

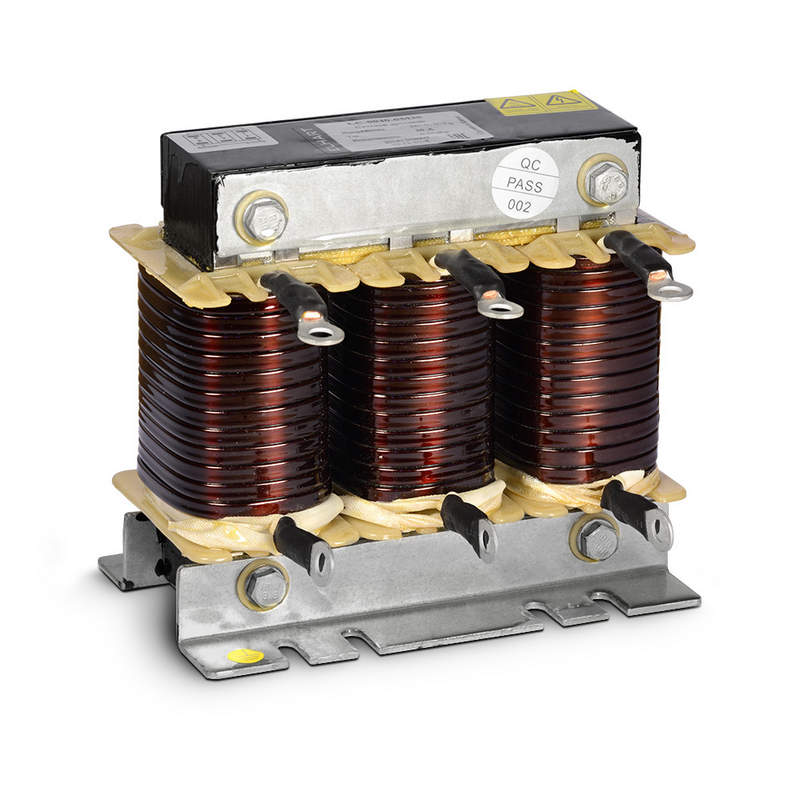

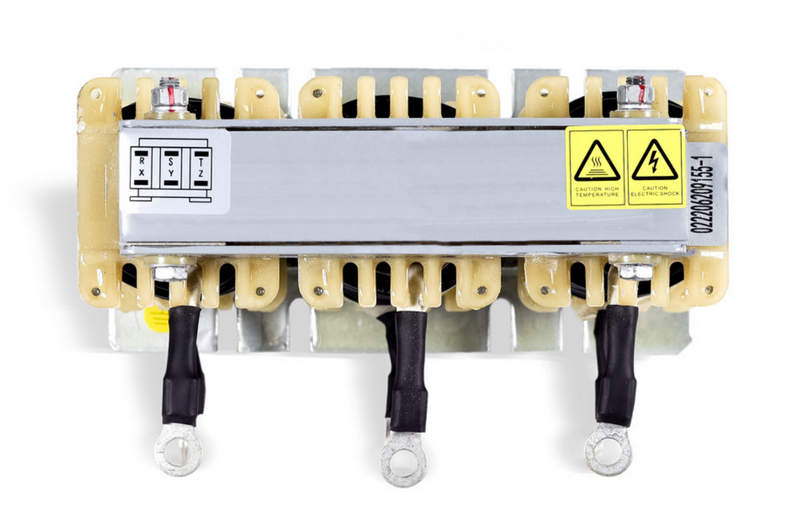

Дроссель Elhart LC-0010-2M40 представляет собой трехфазный реактор с тремя независимыми обмотками, намотанными на ферромагнитный сердечник. Конструкция позволяет минимизировать потери на вихревые токи и оптимизировать магнитный поток. Сердечник изготавливается из электротехнической стали, собранной в виде набора пластин, изолированных друг от друга, что предотвращает паразитные токи. Используемая сталь обладает высокой магнитной проницаемостью, устойчивостью к намагничиванию и низким уровнем гистерезисных потерь. Обмотки выполнены из медного провода с термостойкой изоляцией. При высоких токах применяется провод с увеличенным сечением, иногда — ленточная медь или шины. Все витки тщательно пропитаны лаком для повышения прочности, уменьшения вибраций и увеличения срока службы. Дополнительно конструкция предусматривает минимальные зазоры между обмотками и сердечником для предотвращения локального перегрева и оптимального распределения тепла.

Принцип действия и физические основы подавления помех

Сетевой дроссель функционирует по закону электромагнитной индукции, создавая противо-ЭДС при изменении тока через его обмотки. Это препятствует резким изменениям тока и снижает уровень высокочастотных колебаний. Основные физические процессы:

• При резком росте тока дроссель создает магнитное поле, которое индуцирует ЭДС, направленную против изменения тока;
• При снижении тока накопленная энергия магнитного поля переходит в электрическую форму, поддерживая стабильность в цепи;
• Фильтрация помех происходит за счёт высокоомного сопротивления дросселя для частот выше 1 кГц, при этом для промышленной частоты сопротивление минимально;
• В цепях с ШИМ-преобразователями дроссель эффективно сглаживает фронты импульсов, снижая наводки на окружающее оборудование.

Устройство эффективно защищает не только силовую электронику, но и чувствительные компоненты автоматики и связи от внешних и внутренних помех.

Режимы эксплуатации

В реальных промышленных условиях дроссель Elhart LC-0010-2M40 может работать в различных режимах, от нормальных до аварийных. Конструкция допускает кратковременные перегрузки, резкие изменения тока и высокую влажность при установке в герметичных шкафах. Типовые режимы:

• Нормальная нагрузка: постоянный ток до 10 А, стабильная температура до +40 C;
• Перегрузка по току: до 150 % от номинала в течение нескольких секунд;
• Работа при повышенной температуре: до +60 C с снижением допустимого тока на 10–15 %;
• Скачки напряжения: кратковременные импульсы до 20 % сверх номинала без разрушения изоляции;
• Пусковые режимы: совместная работа с преобразователями частоты и пускателями, где требуется ограничение пускового тока;
• Условия высокой влажности и запылённости: возможны только при установке в шкаф с уровнем защиты не ниже IP54.

Производитель рекомендует использовать устройство в условиях, исключающих длительное воздействие вибраций, агрессивных сред и сильных магнитных полей.

Области применения: от промышленных линий до систем HVAC

Благодаря универсальности конструкции и устойчивости к помехам, Elhart LC-0010-2M40 может применяться в широком спектре систем, где требуется защита оборудования и стабильность электропитания. Наиболее частые области использования:

• Частотные преобразователи и приводы электродвигателей;
• Источники бесперебойного питания и стабилизаторы;
• Линии промышленной автоматизации и станки с ЧПУ;
• Шкафы управления вентиляцией, насосами и компрессорами;
• Электронные балласты и мощные импульсные блоки питания;
• Системы отопления, вентиляции и кондиционирования;
• Телекоммуникационное и сетевое оборудование, требующее электромагнитной совместимости;
• Медицинская техника, чувствительная к электромагнитным наводкам.

Эффективность подавления помех делает дроссель идеальным выбором для применения в объектах, где критична надежность и устойчивость электропитания.

Таким образом, сетевой дроссель Elhart LC-0010-2M40 — это технически выверенное решение для повышения электромагнитной совместимости, снижения токовых перегрузок и защиты оборудования от помех. Он легко встраивается в стандартные шкафы, совместим с различными устройствами автоматизации и позволяет добиться высокой надежности при минимальных эксплуатационных затратах.
