Повышение точности станков с приводом Allen-Bradley 1326AB-B515E-21

Серводвигатель Allen-Bradley 1326AB-B515E-21 представляет собой мощный и точный электромеханический привод, предназначенный для применения в системах автоматизации, где требуется прецизионное управление положением, скоростью и моментом. Этот тип двигателя широко используется в сборочных линиях, металлообрабатывающих станках, робототехнике и упаковочных машинах. Особенность модели 1326AB-B515E-21 заключается в оптимальном сочетании производительности, надёжности и совместимости с промышленными контроллерами серии Allen-Bradley, особенно с системами управления на базе ControlLogix и SLC500.

Технические характеристики серводвигателя

Чтобы понять возможности двигателя, необходимо рассмотреть его основные параметры, определяющие его применимость в различных технических задачах. Модель 1326AB-B515E-21 обладает следующими характеристиками: номинальное напряжение питания составляет 145 В; номинальная скорость вращения находится в пределах 1500 об/мин; номинальный крутящий момент порядка 11,3 Н·м; пиковый крутящий момент может достигать значений около 45 Н·м. Электродвигатель выполнен в корпусе типа B с удлинённой фланцевой частью, с диаметром вала 24 мм, имеющим шпонку и фиксирующую резьбу на торце. Присоединение осуществляется при помощи стандартного круглого многоконтактного разъёма MS (Military Standard) для силовой и сигнальной линии. Вес двигателя составляет примерно 18 кг, а степень защиты оболочки — IP65, что допускает его применение в условиях пыльных или влажных производственных помещений. Также стоит отметить наличие встроенного датчика положения — абсолютного или инкрементального энкодера, в зависимости от модификации, с высоким разрешением до 2048 или 8192 импульсов на оборот, что обеспечивает точную обратную связь при позиционировании. Двигатель относится к категории с естественным воздушным охлаждением, однако его литой алюминиевый корпус с радиаторными рёбрами способствует эффективному теплоотведению при длительной работе под нагрузкой.

Конструктивные особенности и исполнение

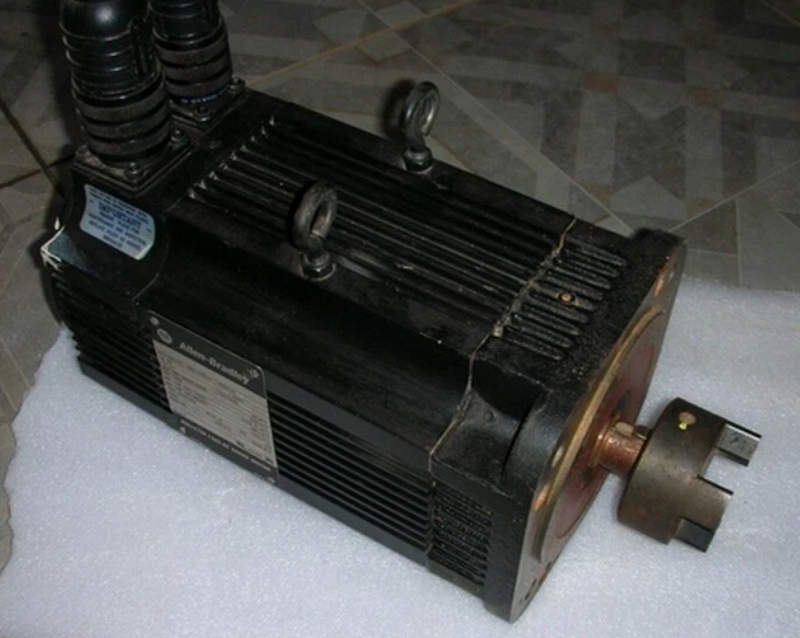

Одним из ключевых достоинств этой модели является её модульность и совместимость с широким спектром приводной электроники от Rockwell Automation. Серводвигатель имеет цилиндрическую форму с симметричной геометрией, что облегчает его интеграцию в системы с ограниченным монтажным пространством. Удлинённый вал двигателя позволяет применять прямое фланцевое соединение с редуктором или муфтой, а наличие сквозных монтажных отверстий по стандарту IEC обеспечивает надёжную фиксацию.

В конструкции использованы обмотки с повышенной термостойкостью, рассчитанные на температурные нагрузки до 155 C (класс изоляции F), а также промышленные подшипники качения с увеличенным ресурсом службы. Электромагнитная схема двигателя выполнена с акцентом на достижение высокого пускового момента и устойчивости к перегрузкам. Благодаря низкому моменту инерции роторной части, двигатель идеально подходит для быстродействующих циклов, включая повторяющиеся старт-стоп операции.

Принцип действия и внутренние процессы

Основу функционирования данного серводвигателя составляет принцип работы синхронной машины с постоянными магнитами на роторе. При подаче управляющего сигнала от сервопривода, на статорные обмотки подаётся трёхфазное переменное напряжение, которое создаёт вращающееся магнитное поле. Это поле взаимодействует с магнитами ротора, приводя его в движение. Положение и скорость контролируются в режиме реального времени за счёт энкодера, установленного на валу. Обратная связь с сервоконтроллером позволяет точно вычислять текущую позицию и сравнивать её с заданным значением. В случае отклонения исполнительный модуль корректирует напряжение на обмотках, обеспечивая мгновенную реакцию. Такая архитектура позволяет достигать высоких значений точности позиционирования, минимизируя отклонения даже при переменных нагрузках. Для улучшения динамики работы возможно использование режимов типа «torque control» (управление моментом), «velocity control» (управление скоростью) или «position control» (позиционирование).

Режимы работы и управление

Серводвигатель Allen-Bradley 1326AB-B515E-21 поддерживает различные режимы управления, что делает его универсальным решением для задач автоматизации. В режиме позиционирования двигатель перемещается в заданную точку по абсолютной или относительной координате, обеспечивая при этом плавный старт и торможение. В режиме управления скоростью поддерживается постоянная скорость вращения независимо от изменения нагрузки на валу. В режиме управления моментом двигатель работает с заданным крутящим моментом, что актуально при натяжении, опрессовке, упаковке и других технологических операциях. Все режимы реализуются через сервопривод, в котором задаются параметры работы, включая коэффициенты ПИД-регулирования, ограничения по току, ускорению и торможению. Управление может осуществляться как по аналоговому интерфейсу (±10 В), так и по цифровым протоколам связи, таким как DeviceNet, SERCOS или EtherNet/IP, что расширяет возможности интеграции в современные ПЛК-системы.

Области применения и типичные задачи

Двигатель 1326AB-B515E-21 нашёл широкое применение в тех сферах, где требуется точное повторяемое движение и быстрая реакция на внешние команды. Это прежде всего оборудование для сборки и упаковки, роботы-манипуляторы, портальные станки, координатные прессы, линии нанесения клея или сварки, дозаторы, конвейерные системы с позиционированием изделий, а также приводы осей в станках с ЧПУ. Благодаря высокой точности, двигатель может использоваться и в оборудовании, требующем прецизионной синхронизации нескольких приводов.

Использование серводвигателя данной модели даёт ряд ощутимых преимуществ. Во-первых, это высокая точность позиционирования за счёт встроенной системы обратной связи. Во-вторых, высокая перегрузочная способность позволяет выдерживать кратковременные пиковые нагрузки без потери синхронизации. В-третьих, компактность конструкции при высокой удельной мощности позволяет экономить пространство в шкафах и на рамах. В-четвёртых, долговечность подшипников и термостойкость обмоток увеличивают интервал технического обслуживания. Дополнительным плюсом является простота встраивания в уже существующие системы на базе Rockwell Automation, благодаря стандартным разъёмам и интерфейсам. Кроме того, использование двигателя с фирменными сервоконтроллерами от Allen-Bradley обеспечивает стабильную и синхронизированную работу нескольких осей в единой сети управления.

Таким образом, серводвигатель Allen-Bradley 1326AB-B515E-21 — это профессиональное решение для задач промышленной автоматизации, где требуется надёжное, точное и гибкое управление движением. Благодаря прочной конструкции, широкой поддержке режимов работы и высокой совместимости с промышленными ПЛК, данная модель обеспечивает эффективную работу оборудования и упрощает построение сложных автоматизированных систем. При грамотной настройке и эксплуатации этот двигатель демонстрирует высокую производительность и эксплуатационную надёжность, что делает его актуальным выбором для интеграторов и производственных компаний.
