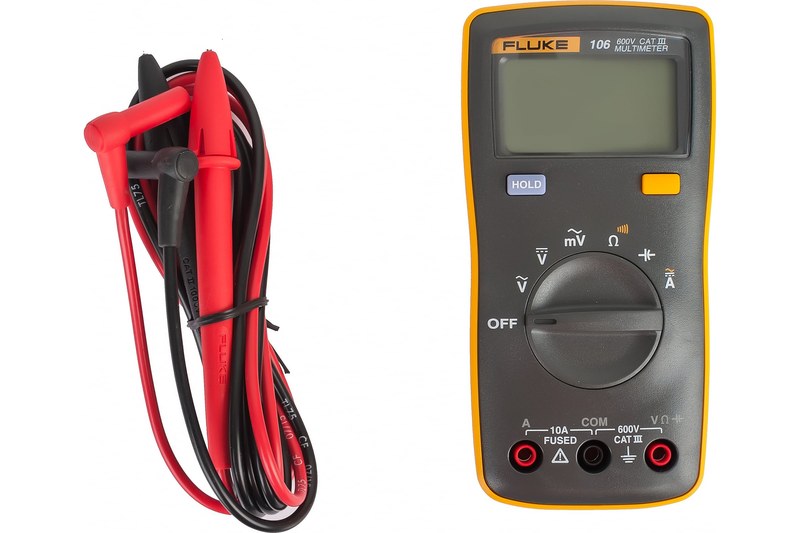

Портативный цифровой мультиметр Fluke 106 — точность измерений в любых условиях эксплуатации
Цифровой мультиметр Fluke 106 — компактный измерительный прибор для контроля основных электрических параметров в низковольтных цепях, электрооборудовании и шкафах автоматики. Он сочетает функции вольтметра, амперметра, омметра, частотомера и измерителя емкости. Конструкция рассчитана на мобильную работу, а управление выполняется поворотным переключателем и клавишами. Электронная схема преобразует входной сигнал в цифровое значение и выводит результат на дисплей.
Технические характеристики
Ниже перечислены основные измерительные параметры Fluke 106 и рабочие диапазоны:
- постоянное напряжение измеряется в диапазоне до 600 В, базовая погрешность на основных пределах составляет порядка ±0,5 %,
- переменное напряжение измеряется до 600 В с автоматическим выбором рабочего диапазона,
- постоянный ток измеряется до 10 А с использованием отдельного токового входа,
- переменный ток измеряется до 10 А для контроля нагрузки в электрических цепях,
- сопротивление измеряется до 40 МОм для проверки цепей и соединений,
- электрическая емкость измеряется до 1000 мкФ для проверки конденсаторов,
- частота определяется в диапазоне до 100 кГц при подаче сигнала допустимого уровня,
- предусмотрено измерение коэффициента заполнения импульсного сигнала,
- дисплей имеет разрядность до 6000 отсчетов, благодаря чему обеспечивается достаточно детальное представление результата,
- поддерживается автоматический и ручной выбор диапазона измерений,
- функция удержания показаний фиксирует текущее значение на экране,
- питание осуществляется от сменных элементов, что обеспечивает автономную работу без внешнего источника,
- габариты корпуса составляют приблизительно 142 × 69 × 28 мм, масса прибора около 200 г,
- категория измерительной безопасности соответствует уровню CAT III 600 В.
Особенности конструкции

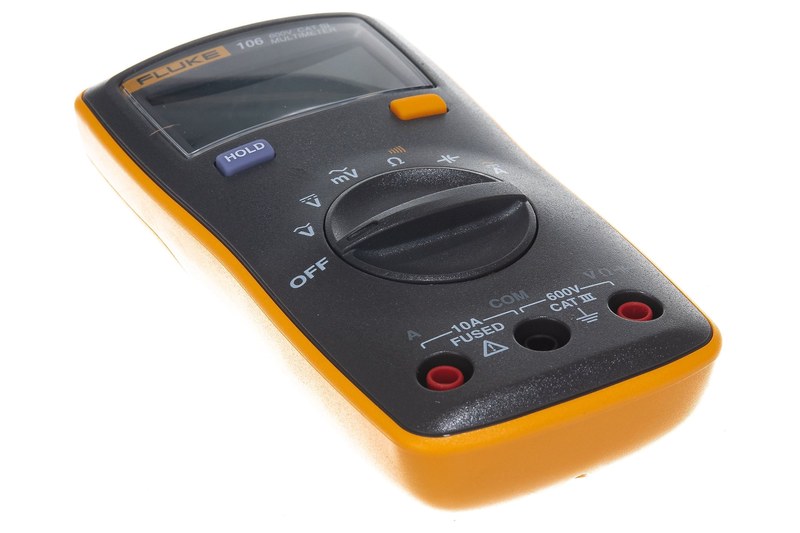

Fluke 106 выполнен в портативном корпусе, рассчитанном на удержание одной рукой при проведении измерений. На передней панели расположен крупный поворотный переключатель, которым выбирается основной режим: измерение напряжения, тока, сопротивления, емкости или частоты. Дополнительные функции активируются кнопками, расположенными рядом с дисплеем. Такое построение снижает количество органов управления и ускоряет переход между режимами. Входные гнезда размещены в нижней части корпуса и разделены по назначению: общий контакт COM, универсальный вход для напряжения и сопротивления, а также отдельный токовый вход. Защитные элементы электрической схемы ограничивают воздействие перегрузок в пределах установленной категории безопасности. Цифровая обработка сигнала выполняется встроенным аналого-цифровым преобразователем. Прибор автоматически определяет подходящий предел в большинстве стандартных режимов, но при необходимости пользователь может зафиксировать диапазон вручную. Экран отображает числовое значение, единицы измерения и служебные индикаторы. Компактный корпус облегчает размещение мультиметра в инструментальной сумке и использование внутри распределительных шкафов.
Области применения
Ключевыми областями применения мультиметра Fluke 106 являются диагностические и контрольные операции, связанные с измерением параметров электрических цепей:
- проверка постоянного и переменного напряжения в распределительных и управляющих цепях,
- контроль потребляемого тока электрических устройств и отдельных нагрузок,
- измерение сопротивления проводников, резисторов, обмоток и контактных соединений,
- проверка емкости конденсаторов при ремонте и профилактике электронных узлов,
- определение частоты периодических сигналов в системах управления и преобразовательной технике,
- оценка коэффициента заполнения импульсных сигналов,
- контроль параметров источников питания, датчиков, исполнительных устройств и релейных цепей,
- диагностика бытового, лабораторного и промышленного электрооборудования,
- проведение сервисных измерений при техническом обслуживании шкафов автоматики и электрических установок.
Таким образом, Fluke 106 представляет собой компактный цифровой мультиметр для контроля напряжения, тока, сопротивления, емкости, частоты и ряда дополнительных параметров электрических сигналов. Сочетание автоматического выбора диапазона, цифровой индикации и нескольких измерительных режимов делает прибор удобным для регулярной диагностики электрических и электронных систем. Небольшие размеры позволяют применять его как мобильный измерительный инструмент в цехах, лабораториях и на объектах эксплуатации. Компания «Олниса» поставляет мультиметры Fluke 106 и другое промышленное оборудование для предприятий различных отраслей. Поставка через «Олниса» позволяет включать измерительные приборы Fluke в комплектацию технических и производственных объектов.
