Плата энкодера Delta EME-PG01 — надежная работа приводов в автоматизированных системах

Промышленные приводы, работающие в замкнутых системах управления, требуют точной и быстрой обратной связи по положению и скорости вала. Именно для этой цели используются энкодеры — датчики, которые регистрируют вращение и передают цифровые импульсы на контроллер или частотный преобразователь. Для интеграции энкодера в систему на базе преобразователя частоты Delta VFD-E применяется специализированная плата — модуль обратной связи Delta EME-PG01. Это устройство обеспечивает получение точных данных о положении и скорости вала, позволяя реализовать замкнутый цикл управления, повышая стабильность, точность и динамику системы.

Технические характеристики

Ниже перечислены ключевые параметры платы энкодера Delta EME-PG01:

• Слот подключения: внешний интерфейс для установки на преобразователь VFD-E;
• Тип сигнала: дифференциальный (Line Driver);
• Совместимые энкодеры: инкрементальные;
• Входной сигнал: A, B, Z (а также их инверсии: /A, /B, /Z);
• Тип входа: TTL/RS-422;
• Максимальная частота входного сигнала: до 100 кГц;
• Питание: от преобразователя, 5 В DC;
• Выходы: только на внутреннюю шину VFD-E (для передачи векторному управлению);
• Индикация: светодиодная диагностика наличия сигнала;
• Разъем подключения энкодера: съемный, винтового типа;
• Температурный диапазон: от -10 до +50 C;
• Стандарты EMC/EMI: соответствует требованиям для промышленной среды;
• Габаритные размеры: компактные, модуль монтируется сбоку от частотника.

Особенности конструкции и принцип работы

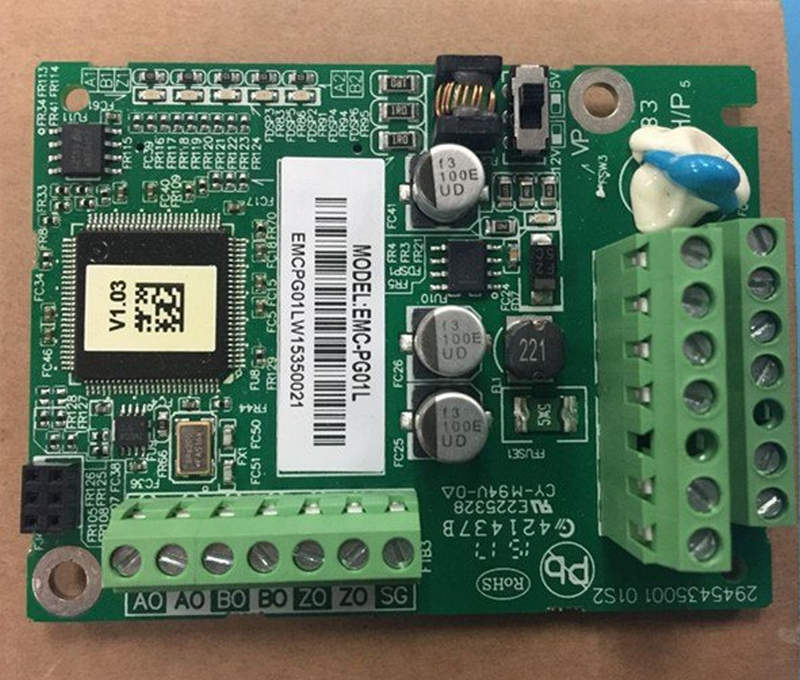

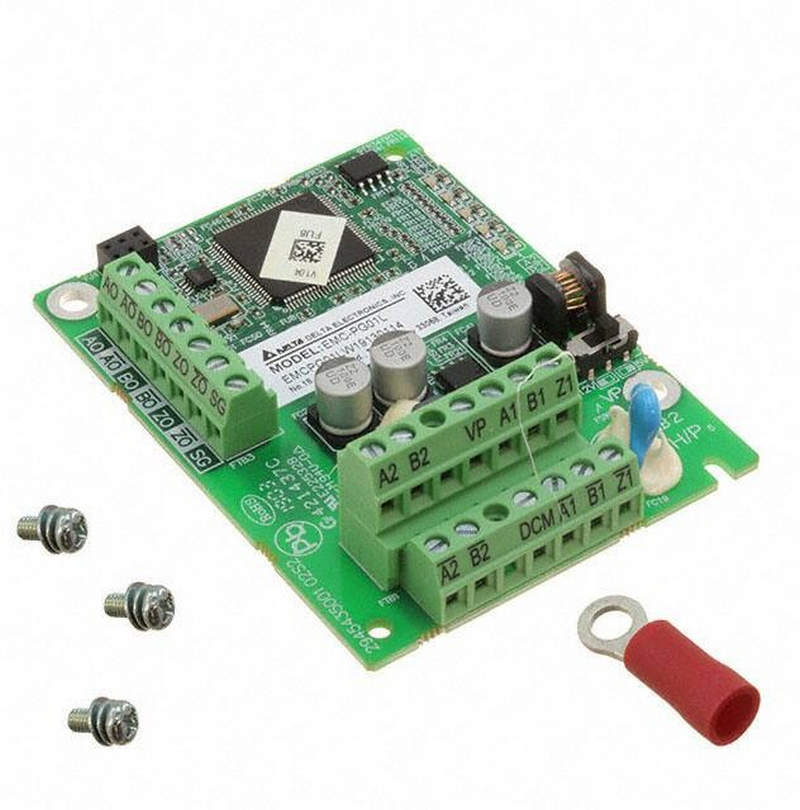

Плата EME-PG01 устанавливается непосредственно в предназначенный разъем на корпусе преобразователя частоты Delta VFD-E. Конструкция модуля выполнена в виде компактной печатной платы, оснащённой разъёмом под кабель энкодера. Прочный пластиковый корпус защищает внутреннюю электронику от пыли и случайных повреждений. Питание модуля осуществляется напрямую от привода, что исключает необходимость в отдельном источнике питания. Принцип работы устройства основан на приёме инкрементальных импульсов с энкодера по каналам A и B, а также нулевого сигнала Z, которые используются для расчёта текущей скорости и положения ротора. Используемый тип сигнала — дифференциальный, что обеспечивает высокую помехоустойчивость и точность на больших расстояниях подключения. Плата поддерживает TTL-совместимые уровни и протокол RS-422, широко применяемый в промышленных энкодерах.

После приёма сигнала, данные передаются во внутреннюю цифровую часть преобразователя VFD-E, где используются алгоритмами управления. В частности, при использовании векторного режима (Sensor Vector Control) возможна реализация замкнутой петли управления по скорости и моменту, что существенно увеличивает точность поддержания заданных параметров вращения, особенно при низких частотах. Кроме того, наличие сигнала обратной связи позволяет реализовывать функции торможения постоянным током, управление положением и другие расширенные сценарии. Плата также оснащена системой светодиодной индикации, которая позволяет визуально контролировать наличие сигнала, его стабильность и корректность подключения. Это упрощает пуско-наладочные работы и техническое обслуживание.

Области применения

Плата энкодера EME-PG01 широко применяется в следующих сферах:

• Промышленные конвейерные линии с точной регулировкой скорости.
• Приводы подъемных механизмов (лифты, краны, штабелёры).
• Станки с числовым программным управлением (ЧПУ).
• Дозирующие и фасовочные машины.
• Устройства позиционирования с высокой точностью.
• Робототехнические системы с обратной связью.
• Механизмы с переменной нагрузкой, требующие моментного управления.
• Прецизионное оборудование, чувствительное к скорости вращения.

Компания Олниса предлагает плату энкодера Delta EME-PG01 с полным комплектом поддержки. Специалисты компании помогут подобрать совместимый энкодер, оптимальный кабель и параметры настройки привода VFD-E под конкретную задачу. Также обеспечивается оперативная доставка по всей территории страны, включая удалённые регионы.

Таким образом, плата энкодера Delta EME-PG01 представляет собой эффективное решение для модернизации систем на базе преобразователей VFD-E, позволяя внедрять замкнутую систему управления и расширенные алгоритмы регулирования. Благодаря поддержке стандартных интерфейсов, высокой точности обработки сигналов и простой интеграции, модуль находит применение в различных отраслях промышленности. Использование EME-PG01 совместно с преобразователем частоты позволяет существенно повысить динамику привода, его стабильность при изменениях нагрузки и реализовать высокоточную автоматизацию.
