Источник питания Mean Well NDR-240-24 для распределительных щитов и DIN-рейки

Импульсный источник питания Mean Well NDR-240-24 представляет собой промышленное решение для питания постоянным напряжением 24 В различных системах автоматизации, телекоммуникационного оборудования, датчиков, контроллеров и прочих устройств. Устройство ориентировано на монтаж на DIN-рейку, что делает его удобным при установке в распределительные шкафы и щиты управления. Модель отличается высокой энергоэффективностью, защитой по различным параметрам, универсальностью в эксплуатации и устойчивостью к промышленным помехам. Благодаря этим качествам блок питания NDR-240-24 широко применяется в автоматизированных комплексах и электрощитах в самых различных отраслях.

Технические характеристики

Ниже перечислены ключевые параметры источника питания Mean Well NDR-240-24:

• Номинальное выходное напряжение: 24 В DC;
• Диапазон выходного напряжения (регулируемый): 24–28 В DC;
• Номинальный выходной ток: 10 А;
• Максимальная мощность: 240 Вт;
• КПД: до 89 %;
• Входное напряжение: от 90 до 264 В AC (однофазное), либо от 127 до 370 В DC;
• Диапазон частоты входа: 47–63 Гц;
• Пусковой ток (при 230 В AC): до 45 А;
• Ток утечки: менее 1 мА при 240 В AC;
• Тип монтажа: на DIN-рейку TS-35/7.5 или TS-35/15;
• Температурный диапазон эксплуатации: от –20 до +70 C;
• Допустимая влажность: от 20 до 90 % без конденсации;
• Защита от короткого замыкания, перегрузки, перенапряжения и перегрева;
• Класс изоляции: I;
• Электробезопасность: соответствует стандартам IEC/EN 62368-1;
• ЭМС: соответствует EN 61000-6-2 (промышленный уровень);
• Охлаждение: конвективное, без вентилятора;
• Габаритные размеры: 63 × 125.2 × 113.5 мм;
• Масса: около 0.9 кг.

Особенности конструкции и принцип работы

Mean Well NDR-240-24 построен по схеме импульсного преобразователя, где основой служит двухкаскадная топология: сначала переменное напряжение выпрямляется и фильтруется, затем преобразуется в высокочастотный импульсный сигнал с помощью ключевого транзистора, управляемого контроллером, и снова выпрямляется на выходе через высокочастотный трансформатор. Такая структура обеспечивает высокую эффективность преобразования энергии и компактные размеры.

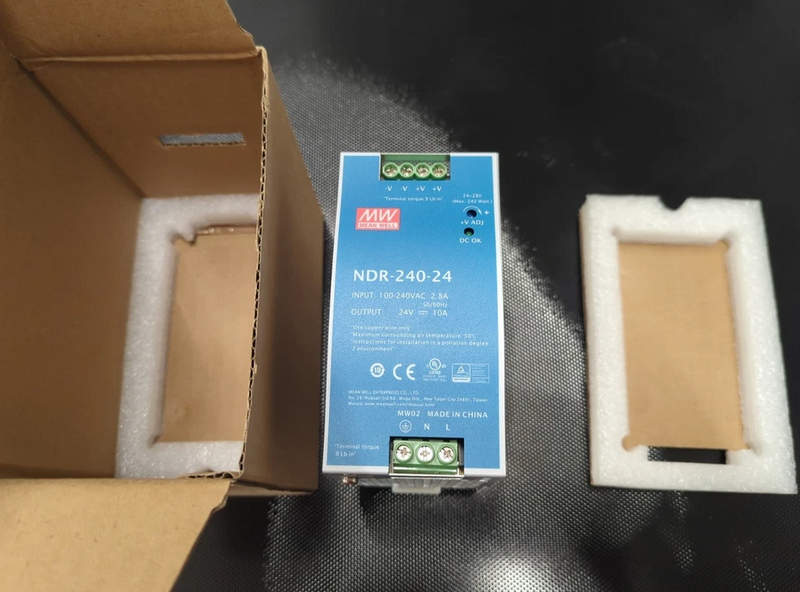

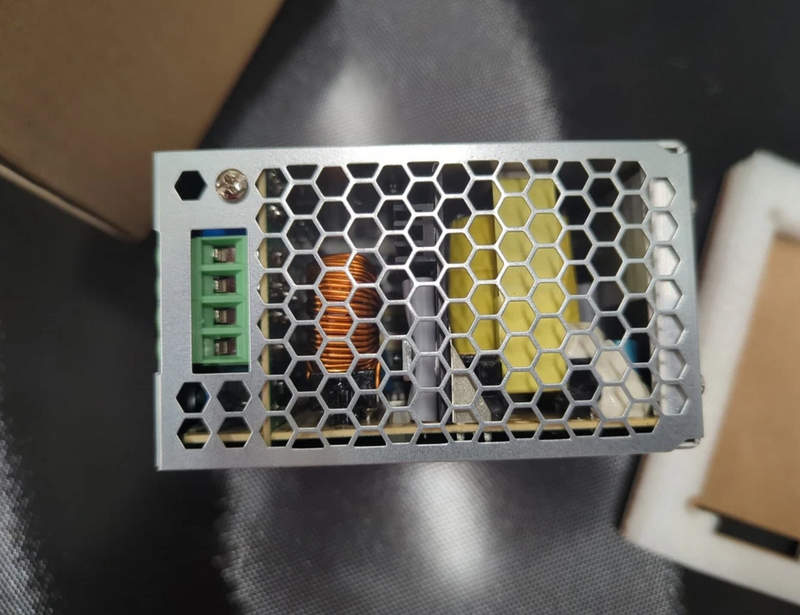

Корпус устройства изготовлен из металла с перфорацией для пассивного охлаждения. Радиаторные поверхности и продуманная компоновка элементов способствуют отводу тепла даже при полной нагрузке. На передней панели расположены винтовые клеммы для подключения входа и выхода, а также регулятор напряжения V-ADJ, позволяющий скорректировать выходное значение в пределах от 24 до 28 В для компенсации потерь в линиях или адаптации к конкретной нагрузке. Устройство оснащено множественными степенями защиты. При коротком замыкании в нагрузке блок питания переходит в режим ограничения тока с автоматическим восстановлением после устранения аварии. При превышении тока нагрузки свыше 110–150 % от номинального срабатывает защита от перегрузки с ограничением выходной мощности. Перенапряжение на выходе блокируется встроенной защитой, которая отключает выход до нормализации условий. Температурный контроль производится с использованием термодатчика, отключающего выход при перегреве и включающего его после охлаждения.

Режимы работы и особенности эксплуатации

Блок питания NDR-240-24 поддерживает непрерывный режим работы с номинальной нагрузкой в течение всего рабочего диапазона температур без необходимости принудительного охлаждения. Это особенно важно в условиях ограниченного пространства распределительных шкафов, где шум и пыль делают нежелательным использование вентиляторов. При снижении температуры ниже –20 C возможно увеличение времени запуска, однако блок питания сохраняет стабильную работу, если его эксплуатация соответствует допустимым характеристикам. В случае перегрева из-за повышенной температуры окружающей среды или недостаточной вентиляции срабатывает тепловая защита. Эффективность устройства составляет около 89 %, что обеспечивает низкие потери и минимальный нагрев при эксплуатации.

Выходной ток 10 А позволяет питать как одиночные потребители, так и разветвлённые нагрузки, включая контроллеры, реле, индикацию и исполнительные устройства. Регулируемый диапазон выходного напряжения позволяет применять блок для питания цепей с необходимостью повышения до 27–28 В, например, в длинных линиях с потерями на сопротивлении. NDR-240-24 допускает параллельную работу нескольких блоков для увеличения общей выходной мощности, при условии корректного распределения нагрузки и соблюдения рекомендаций производителя. Также возможно резервирование питания с помощью внешних диодов и модулей ORing.

Области применения

Источники питания серии NDR находят широкое применение в различных отраслях благодаря своей надёжности и универсальности. Ниже перечислены основные сферы использования:

• Системы автоматизации зданий и промышленные контроллеры;
• Щиты управления технологическим оборудованием;

• Машиностроение и станки с ЧПУ;
• Системы безопасности и видеонаблюдения;
• Светодиодное промышленное освещение;
• Инфраструктура транспорта и железных дорог;
• Телекоммуникационные стойки и серверные модули;
• Автоматизированные склады и логистика;
• Системы управления насосами и HVAC;
• Оборудование для пищевой и фармацевтической промышленности.

Поставка оборудования от компании Олниса

Компания Олниса предлагает оригинальные источники питания Mean Well, включая модель NDR-240-24, с гарантией качества и сертификацией. Все устройства поставляются с полным комплектом документации и могут быть отгружены в кратчайшие сроки. Благодаря широкой системе логистики Олниса обеспечивает быструю и надёжную доставку в любой регион страны, вне зависимости от удаленности объекта или характера проекта.

Таким образом, импульсный источник питания Mean Well NDR-240-24 — это надёжное и функциональное решение для промышленных и инженерных применений, где требуется стабильное питание 24 В при высокой нагрузке. Его конструктивная надёжность, высокая эффективность и интеграция защитных механизмов делают устройство подходящим для длительной эксплуатации в тяжёлых условиях.
