Delta UB-10-IO32D — оптимальный выбор для расширения функциональности ПЛК

Переходник Delta UB-10-IO32D представляет собой интерфейсный модуль, предназначенный для расширения возможностей подключения цифровых входов и выходов в составе программируемых логических контроллеров серии DVP от компании Delta Electronics. Он позволяет организовать удобное и компактное подключение большого количества сигналов управления к контроллерам, обеспечивая надежную коммутацию и стандартизированное распределение сигналов в системах промышленной автоматизации. Благодаря прочной конструкции, совместимости с различными модулями и высокой плотности подключения переходник получил широкое распространение на объектах автоматизации производственных процессов.

Технические характеристики

Ниже перечислены ключевые технические параметры переходника Delta UB-10-IO32D:

• Количество клеммных точек подключения: 32;
• Тип сигналов: цифровые входы/выходы;
• Тип подключения: винтовые зажимы (пружинные или винтовые, в зависимости от модификации);
• Поддерживаемые интерфейсы: подходит для модулей DVP32EH, DVP32XP, DVP32SM, DVP32SN и других с 40-контактным интерфейсом;
• Тип разъема контроллера: 40-контактный плоский кабель;

• Максимальный ток на канал: до 1 А (ограничение определяется применяемым модулем ввода/вывода);
• Изоляция: электрическая изоляция между управляющей и исполнительной частью при использовании внешних реле;
• Рабочее напряжение: до 24 В DC (в зависимости от подключаемых устройств);
• Рабочая температура: от 0 до +55 C;
• Габаритные размеры: компактный форм-фактор, подходящий для установки на DIN-рейку;
• Материал корпуса: промышленный термостойкий пластик с маркировкой каналов;
• Монтаж: крепление на стандартную DIN-рейку;
• Дополнительные элементы: маркировочное поле, винты для заземления, светодиодные индикаторы на некоторых модификациях.

Особенности конструкции и принципы работы

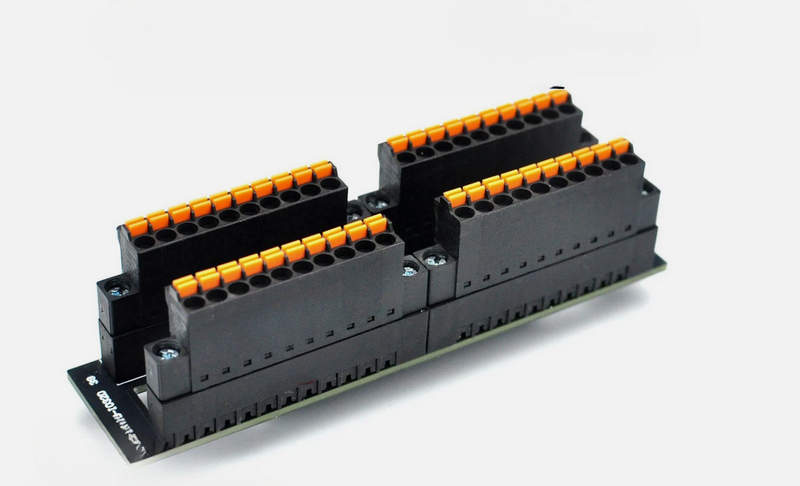

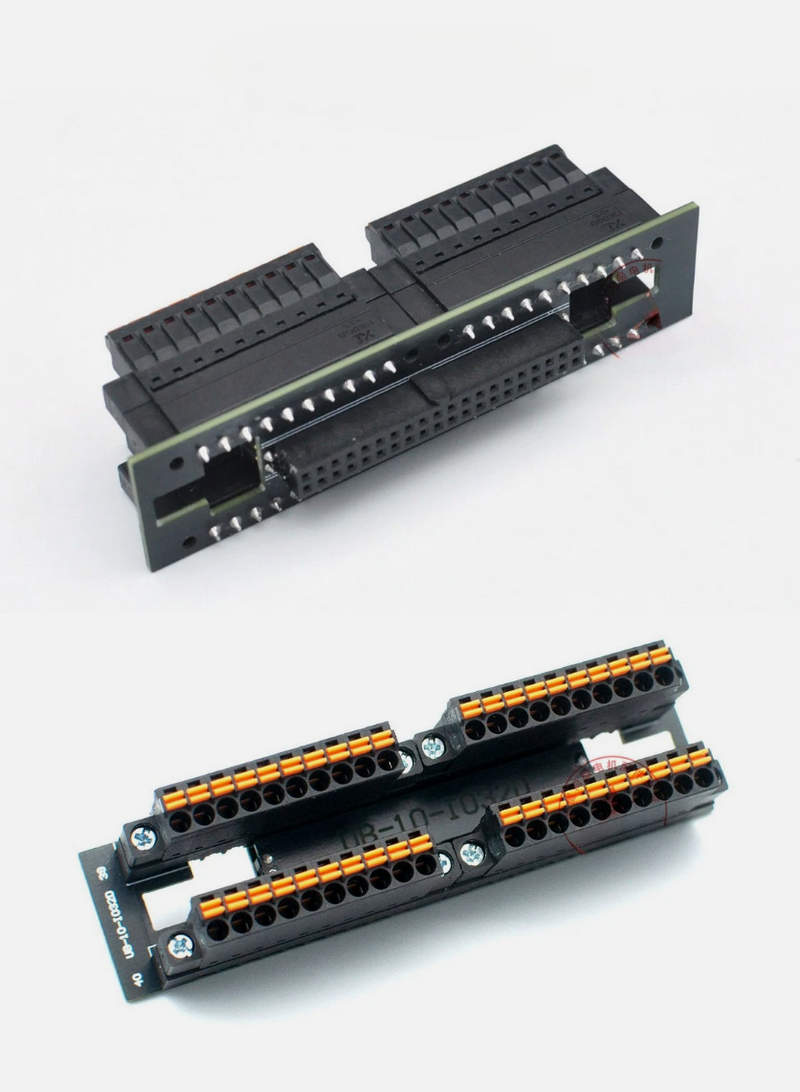

Переходник Delta UB-10-IO32D выполнен в виде монтажного интерфейсного блока с 32 клеммами для подключения дискретных сигналов. Его основное предназначение — удобная коммутация внешних исполнительных устройств и датчиков к цифровым модулям ввода-вывода ПЛК. Конструкция переходника предусматривает размещение на DIN-рейке, что обеспечивает быструю интеграцию в шкафы управления и автоматизации. Внутри корпуса переходника располагается контактная плата, которая выполняет распределение сигналов с 40-контактного разъема шлейфа (IDC-разъем) по клеммам. Такой подход позволяет быстро подключить модуль ввода-вывода к полюсным контактам реле, датчиков или соленоидов без использования пайки или промежуточных клеммников. Благодаря высокой плотности соединений значительно сокращается объем ручного монтажа и упрощается отладка схемы.

Переходник пассивен и не содержит активных электронных компонентов. Все электрические соединения выполнены на печатной плате. Это упрощает обслуживание, увеличивает надежность устройства и снижает вероятность сбоев. Использование стандартных винтовых клемм упрощает процесс подключения кабелей, обеспечивая надежный электрический контакт. Подключение к модулю ввода/вывода осуществляется через IDC-разъем с 40 контактами, который соединяется плоским кабелем с модулем Delta. Все контакты тщательно промаркированы, что снижает вероятность ошибки при подключении.

Режимы работы и взаимодействие с другими компонентами

Переходник UB-10-IO32D не имеет собственных режимов работы, поскольку представляет собой пассивный распределительный элемент. Однако его использование критично в процессе функционирования всей системы управления. Он обеспечивает надежную маршрутизацию сигналов между внешними устройствами (например, концевыми выключателями, лампами, катушками реле, клапанами и датчиками) и модулями ввода/вывода ПЛК. В режиме приема сигналов с цифровых входов подключенные элементы (например, кнопки, фотоэлектрические датчики) подают логические уровни на соответствующие входы контроллера через клеммы переходника. В режиме выдачи сигналов на цифровые выходы, ПЛК по команде логики управления активирует соответствующие выходы, а сигнал через переходник направляется на внешние исполнительные элементы, такие как реле или соленоиды. В некоторых вариантах применения возможно использование промежуточного интерфейсного реле, особенно при коммутации нагрузок выше допустимого порога или при необходимости гальванической развязки. В таком случае переходник служит интерфейсом между модулем ввода/вывода и релейной платой или модулем оптрона.

Области применения

Переходник Delta UB-10-IO32D применяется в системах автоматизации, где требуется подключение большого количества цифровых сигналов. Ниже перечислены основные области использования:

• Автоматизация производственных линий на промышленных предприятиях;
• Системы управления конвейерами, манипуляторами, приводами;
• Щиты и шкафы управления с большим количеством дискретных входов/выходов;
• Модульные распределенные системы автоматизации;
• Оборудование для розлива, фасовки, упаковки и сортировки;
• Станки с числовым программным управлением (ЧПУ);
• Системы сигнализации и управления инженерными системами зданий;
• Учебные и лабораторные комплексы для отработки навыков проектирования и наладки систем автоматизации.

Преимущества использования

Переходник UB-10-IO32D имеет ряд конструктивных и эксплуатационных преимуществ, благодаря которым он широко используется в промышленных системах:

• Упрощение и ускорение процесса подключения цифровых сигналов;
• Компактная конструкция и возможность установки на DIN-рейку;
• Высокая надежность соединений благодаря винтовым клеммам;
• Совместимость с модулями Delta на 32 канала;
• Отсутствие активных компонентов — повышенная отказоустойчивость;
• Маркировка контактов для удобства монтажа и диагностики;
• Экономия места в шкафах управления;
• Гибкость применения в различных отраслях промышленности;
• Универсальность подключения входов и выходов;
• Снижение времени проектирования и сборки щитов управления.

Таким образом, переходник Delta UB-10-IO32D является незаменимым компонентом в системах промышленной автоматизации, обеспечивая удобное и стандартизированное подключение цифровых входов и выходов к модулям ПЛК. Его конструкция ориентирована на простоту монтажа, надежность и совместимость с широким спектром оборудования Delta. Использование данного переходника позволяет значительно упростить электромонтажные работы, повысить удобство эксплуатации оборудования и сократить время ввода в эксплуатацию.
