Оптимизация процессов с модулем CPU 315-2 PN от Siemens

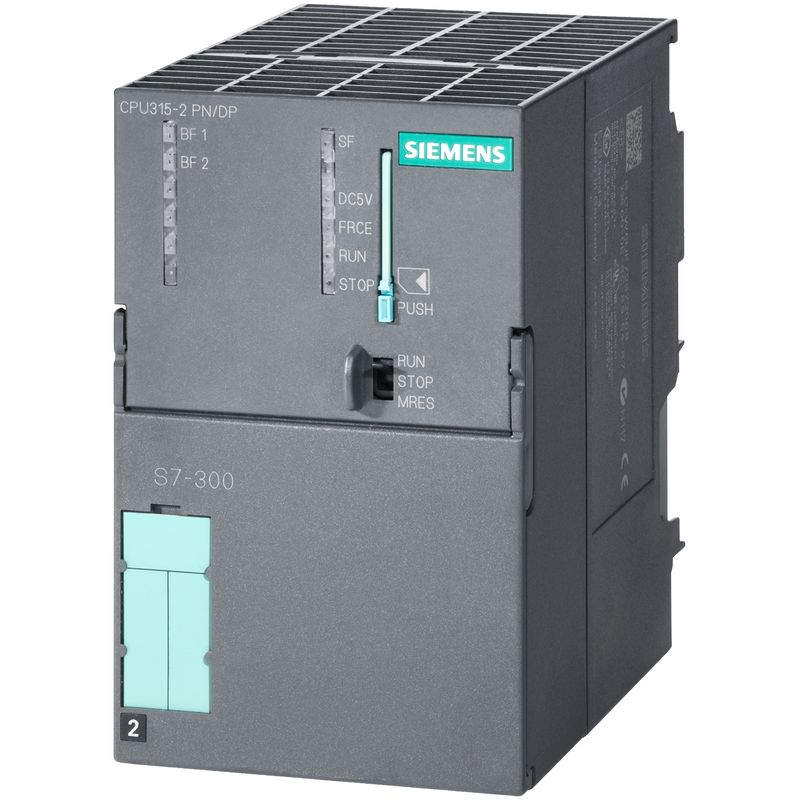

Центральные процессорные модули Siemens SIMATIC серии S7-300 широко применяются в системах промышленной автоматизации благодаря высокой надежности, гибкой архитектуре и поддержке сложных алгоритмов управления. Одной из ключевых моделей этого ряда является CPU 315-2 PN/DP с артикулом 6ES7315-2EH14-0AB0. Данный процессор сочетает высокую производительность, наличие интегрированных интерфейсов PROFIBUS и PROFINET, а также универсальность в применении для средних и крупных автоматизированных систем.

Технические параметры

CPU 315-2 PN/DP имеет ряд характеристик, которые делают его востребованным решением для систем управления:

• Память программ: 384 КБ;
• Рабочая память: 128 КБ;
• Время выполнения операций побитового типа: порядка 0,1 мкс;
• Количество цифровых входов/выходов: определяется конфигурацией и подключаемыми модулями;
• Интерфейсы: 1×PROFINET (Industrial Ethernet), 1×PROFIBUS-DP;
• Поддержка сетевых протоколов TCP/IP, ISO-on-TCP, S7-коммуникация;
• Максимальное количество подключаемых модулей ввода/вывода: до 32 на шину;
• Напряжение питания: 24 В DC;
• Габаритные размеры: около 145×40×125 мм;
• Масса: около 500 г;
• Температурный диапазон эксплуатации: от 0 до +60 C.

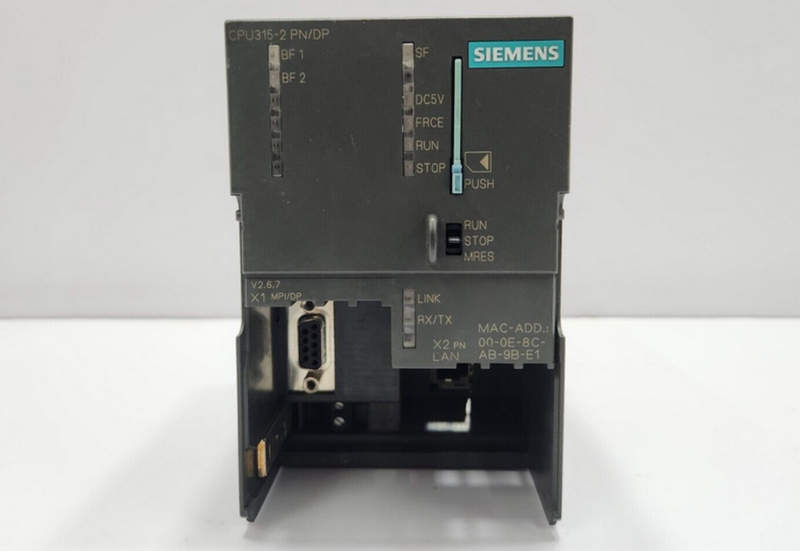

Архитектура процессора построена по модульному принципу, что позволяет интегрировать CPU в широкий спектр конфигураций контроллеров SIMATIC S7-300. Корпус выполнен в компактном формате, который удобно монтируется на DIN-рейку. Встроенные светодиодные индикаторы обеспечивают быструю диагностику состояния питания, обмена данными и ошибок. Благодаря наличию двух коммуникационных интерфейсов CPU 315-2 PN/DP может одновременно взаимодействовать с сетью PROFINET и PROFIBUS, обеспечивая гибкость интеграции с другими устройствами автоматизации.

Принципы и режимы работы

Принцип функционирования CPU заключается в последовательном выполнении программы пользователя, которая хранится в памяти модуля. Алгоритм работы строится на циклическом выполнении операций, включающих чтение входных данных, обработку логики и формирование управляющих сигналов на выходах. Процессор обеспечивает поддержку как циклических задач, так и прерываний, что позволяет реализовать многозадачное управление. Коммуникация с другими устройствами возможна через встроенные интерфейсы. PROFIBUS используется для связи с распределенными периферийными устройствами, а PROFINET обеспечивает быстрый обмен данными с другими контроллерами, операторскими панелями и системами SCADA.

Модуль CPU 315-2 PN/DP поддерживает несколько режимов функционирования, обеспечивающих удобство эксплуатации и гибкость применения:

• STOP – режим, в котором программа пользователя не выполняется, возможна загрузка и тестирование проекта;
• RUN – стандартный рабочий режим, при котором программа выполняется циклически;
• Режимы диагностики – обеспечивают контроль состояния модуля и подключенных устройств, а также регистрацию ошибок;
• Режим коммуникаций – позволяет использовать CPU как коммуникационный узел для обмена данными между сетевыми сегментами;
• Режим поддержки горячей замены модулей в распределенных системах ввода-вывода.

Области применения

Модуль CPU 315-2 PN/DP находит применение в различных сферах промышленной автоматизации:

• Машиностроение – управление станками, автоматизированными линиями и роботизированными комплексами;
• Химическая и нефтехимическая промышленность – поддержка сложных технологических процессов;
• Энергетика – системы управления подстанциями, распределением электроэнергии;
• Пищевая и фармацевтическая промышленность – контроль и регулирование производственных процессов;
• Автоматизация зданий – управление инженерными системами и распределенными объектами.

Преимущества применения

Использование CPU 315-2 PN/DP в автоматизированных системах дает ряд значимых преимуществ:

• Высокая скорость обработки информации и выполнения операций;
• Гибкая интеграция с различными промышленными сетями;
• Поддержка сложных алгоритмов и многозадачной логики;
• Надежность и устойчивость к внешним воздействиям;
• Простота обслуживания благодаря диагностическим функциям;
• Масштабируемость решений с возможностью расширения системы без замены центрального процессора.

Таким образом, модуль Siemens SIMATIC S7-300 CPU 315-2 PN/DP 6ES7315-2EH14-0AB0 является оптимальным решением для создания современных систем автоматизации, требующих высокой производительности, надежности и интеграции в сетевые инфраструктуры. Благодаря сочетанию мощного процессора, встроенных интерфейсов и модульной архитектуры, данное устройство широко применяется в различных отраслях промышленности, обеспечивая стабильную работу технологических процессов и удобство эксплуатации.
