Центральный процессор Siemens CPU 416-2 DP для крупномасштабных проектов

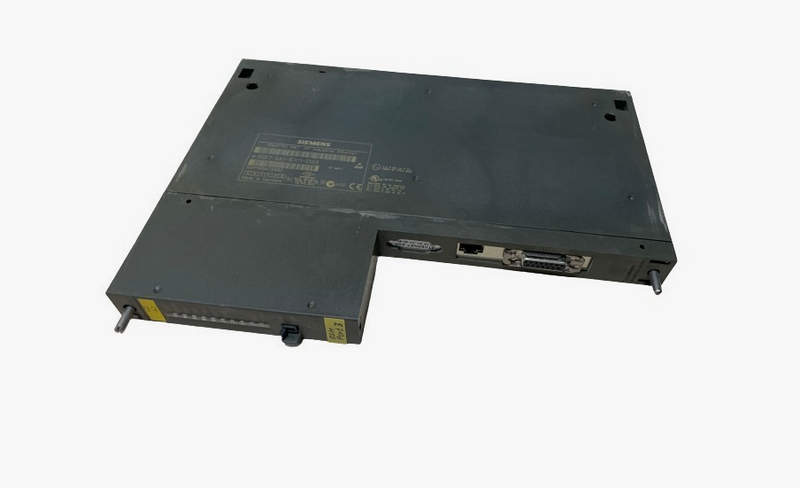

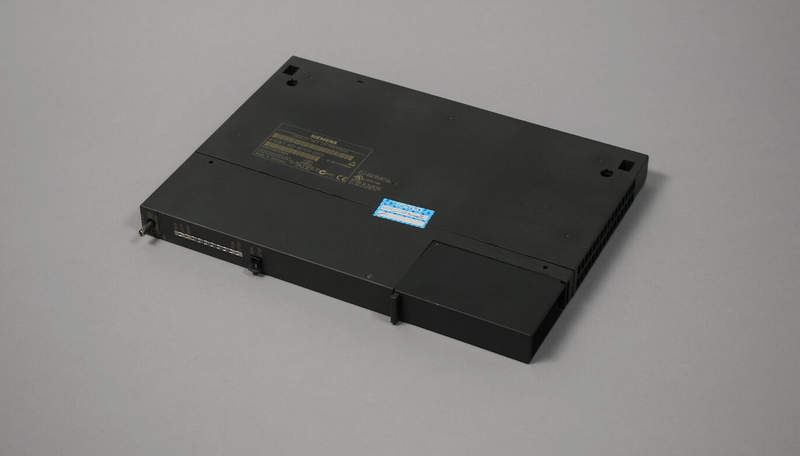

Модуль центрального процессора Siemens CPU 416-2 DP с артикулом 6ES7416-2XN05-0AB0 является мощным компонентом серии SIMATIC S7-400, предназначенным для решения сложных задач автоматизации в промышленности. Это устройство используется в системах управления технологическими процессами, обеспечивает высокую скорость обработки данных и надежность функционирования. Благодаря поддержке современных интерфейсов и широким возможностям по масштабируемости, данный процессор является универсальным решением для крупных производственных комплексов и объектов энергетики, транспорта, химической и машиностроительной отраслей.
Технические параметры
Ниже приведены основные технические характеристики модуля:
- Тактовая частота процессора 48 МГц;
- Оперативная память (RAM) 4 Мбайт с возможностью расширения;
- Рабочая память для программ 2 Мбайт;
- Поддержка до 65 тыс. шагов программы;
- Интегрированный интерфейс MPI/DP;
- Поддержка PROFIBUS DP для децентрализованного ввода-вывода;
- Максимальное число подключаемых DP-станций — до 125;
- Время выполнения простейших операций (битовых) – около 0,1 мкс;
- Поддержка модулей ввода-вывода S7-400;
- Энергонезависимая память для хранения системных данных;
- Диапазон рабочих температур от 0 до +60 С;
- Питание 24 В DC;
- Степень защиты корпуса IP20.
Конструкция CPU 416-2 DP оптимизирована для эксплуатации в промышленных условиях. Модуль выполнен в виде стандартного блока, устанавливаемого в монтажную стойку SIMATIC S7-400. Компактные размеры при высокой производительности позволяют использовать его в ограниченном пространстве шкафов управления. Корпус снабжен системой охлаждения естественной конвекцией, что повышает надежность работы и уменьшает потребность в дополнительных вентиляторах. Встроенный интерфейс PROFIBUS DP обеспечивает прямое подключение к децентрализованным станциям, упрощая архитектуру автоматизированной системы. Также модуль поддерживает резервирование и работу в составе отказоустойчивых систем, что важно для критически значимых процессов.
Принципы работы
Функционирование CPU 416-2 DP основано на циклическом выполнении программы пользователя. Процессор выполняет последовательно следующие этапы:
- Считывание данных с подключенных модулей ввода;
- Выполнение программного кода в соответствии с заданным алгоритмом;
- Формирование выходных сигналов и передача их на модули вывода;
- Обновление системных таблиц и обмен данными с другими узлами через сети MPI/PROFIBUS.
Встроенные диагностические функции позволяют отслеживать состояние модулей ввода-вывода, контролировать корректность выполнения программы и выявлять неисправности в реальном времени.
Режимы работы
Ниже перечислены основные режимы функционирования процессора:
- Режим RUN — выполнение пользовательской программы в штатном режиме;
- Режим STOP — остановка программы и сохранение состояния;
- Режим MRES — аппаратный сброс с очисткой памяти;
- Режим диагностики через интерфейс MPI;
- Режим тестирования отдельных частей программы.
Области применения
CPU 416-2 DP используется в проектах, где требуется высокая надежность и скорость обработки:
- Автоматизация энергетических объектов (подстанции, генераторы);
- Химическая и нефтехимическая промышленность;
- Логистические комплексы и транспортные системы;
- Автоматизированные производственные линии машиностроения;
- Металлургия и тяжелая промышленность;
- Системы управления в строительстве и инфраструктуре.
В целом, модуль центрального процессора Siemens CPU 416-2 DP 6ES7416-2XN05-0AB0 представляет собой высокотехнологичное решение для построения современных систем автоматизации. Его использование обеспечивает стабильную работу промышленных комплексов, позволяет масштабировать систему и интегрировать её с различными устройствами. Благодаря высокой производительности и поддержке отказоустойчивых решений, CPU 416-2 DP является надежным выбором для предприятий, стремящихся к максимальной эффективности и безопасности производственных процессов.
