Датчик положения ротора Siemens – стабильная работа оборудования без сбоев

Датчики положения ротора Siemens представляют собой высокоточные устройства, которые применяются для контроля и регулирования работы электродвигателей и генераторов. Эти компоненты играют ключевую роль в системах автоматизации, обеспечивая корректное определение углового положения вала, скорости вращения и направления движения. Благодаря интеграции с современными системами управления, датчики Siemens позволяют повысить эффективность, надежность и точность работы оборудования в промышленности, энергетике и транспорте.

Технические параметры

Ниже перечислены основные параметры датчиков положения ротора Siemens:

• напряжение питания от 5 до 24 В DC;
• рабочий диапазон температур от –40 до +85 С;
• разрешение до нескольких тысяч импульсов на оборот;
• выходные сигналы – аналоговые (синусоидальные, косинусоидальные) и цифровые (TTL, HTL, SSI, PROFIBUS, PROFINET);
• степень защиты корпуса IP65–IP67;
• допустимая скорость вращения до 12 000 об/мин;
• точность измерения угла до ±0,01;
• устойчивость к вибрации и электромагнитным помехам;
• возможность работы в замкнутом контуре управления сервоприводами.

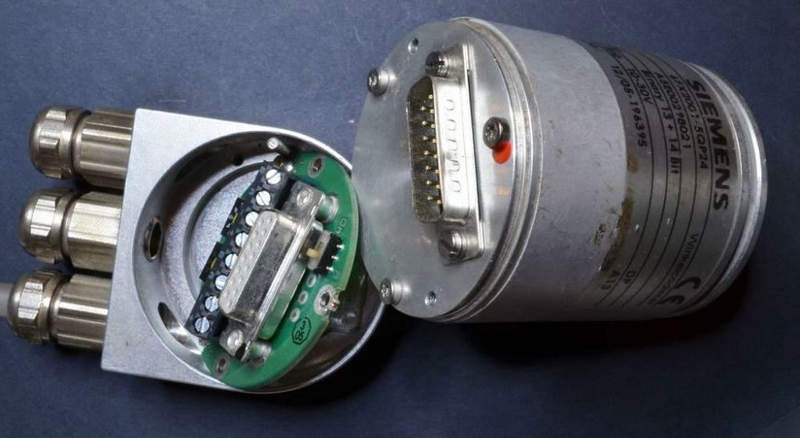

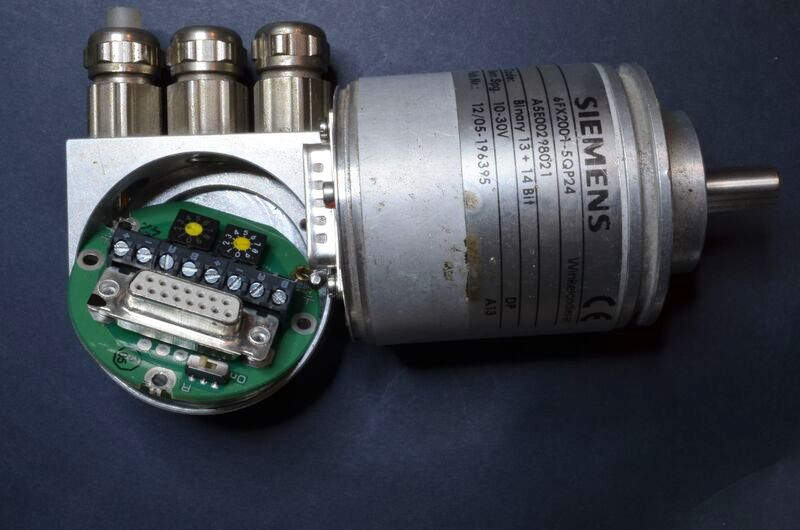

Конструкция датчиков Siemens ориентирована на долговечность и устойчивость к неблагоприятным условиям эксплуатации. Компактный корпус выполнен из прочных материалов, защищающих внутренние элементы от пыли, влаги и механических воздействий. Высокоточные измерительные элементы интегрированы в схему с малым уровнем шума, что обеспечивает стабильный сигнал даже при высокой скорости вращения. Некоторые модели оснащаются встроенными интерфейсами связи, позволяющими легко интегрировать датчик в систему автоматизации.

Принципы работы

Вот основные принципы работы датчиков положения ротора Siemens, которые обычно используются в системах электроприводов и автоматизации:

• Принцип электромагнитной индукции. Большинство датчиков положения ротора Siemens основаны на принципе электромагнитной индукции. Они используют магнитное поле, создаваемое постоянным магнитом, и датчики Hall-effect или индуктивные элементы для определения положения ротора.
• Использование магнитных датчиков (Hall-effect sensors). В таких датчиках присутствуют встроенные датчики Холла, которые реагируют на магнитное поле постоянного магнита, закрепленного на роторе. При вращении ротора и изменении ориентации магнита меняется сигнал, что позволяет определить его текущее положение.
• Индуктивные или резистивные элементы. В некоторых моделях используются индуктивные или резистивные элементы, которые изменяют свои параметры в зависимости от положения магнитного элемента или магнита, закрепленного на роторе.
• Обратная связь для управления. Полученные сигналы передаются в систему управления для точного позиционирования, синхронизации и контроля скорости электродвигателя.

Режимы работы

Вот обзор общих режимов работы датчиков Siemens, используемых в автоматике и системах управления:

• Режим активного обнаружения (Active Mode). В этом режиме датчик постоянно посылает сигнал и ожидает отклика от объекта. Например, индуктивные датчики в режиме активного обнаружения посылают магнитное поле и определяют наличие металлического объекта по изменению электромагнитных параметров.
• Режим пассивного обнаружения (Passive Mode). В этом режиме датчик только реагирует на внешние воздействия или сигналы, не посылая активного сигнала сам. Например, датчики фотоэлементы или фототранзисторы, реагирующие на свет.
• Режим постоянной работы (Continuous Mode). Датчик постоянно отслеживает параметры или положение без прерываний. Этот режим подходит для мониторинга и постоянного контроля.
• Режим срабатывания по порогу (Threshold Mode). Датчики срабатывают при достижении определенного порогового значения сигнала, например, уровней освещенности, температуры, магнитного поля и т.п.
• Режим прерывания (Intermittent Mode). Датчик активируется периодически или по сигналу, что позволяет снизить энергопотребление или повысить долговечность.

Области применения

Датчики положения ротора Siemens находят широкое применение в промышленности и энергетике:

• системы управления электродвигателями и сервоприводами;
• станки с числовым программным управлением (ЧПУ);
• автоматизированные линии и робототехника;
• подъёмные механизмы и конвейерные системы;
• электрогенераторы и турбинные установки;
• железнодорожный транспорт и энергетические подстанции.

В целом, датчики положения ротора Siemens являются важным элементом современной промышленной автоматизации. Они обеспечивают непрерывный контроль углового положения, скорости и направления вращения, что позволяет оптимизировать работу приводных систем, снизить энергозатраты и повысить надёжность оборудования. Универсальность моделей и широкая совместимость с системами управления делают эти устройства востребованными в самых разных отраслях.
