Эффективное управление процессами с модулем Siemens CPU319-3 PN/DP

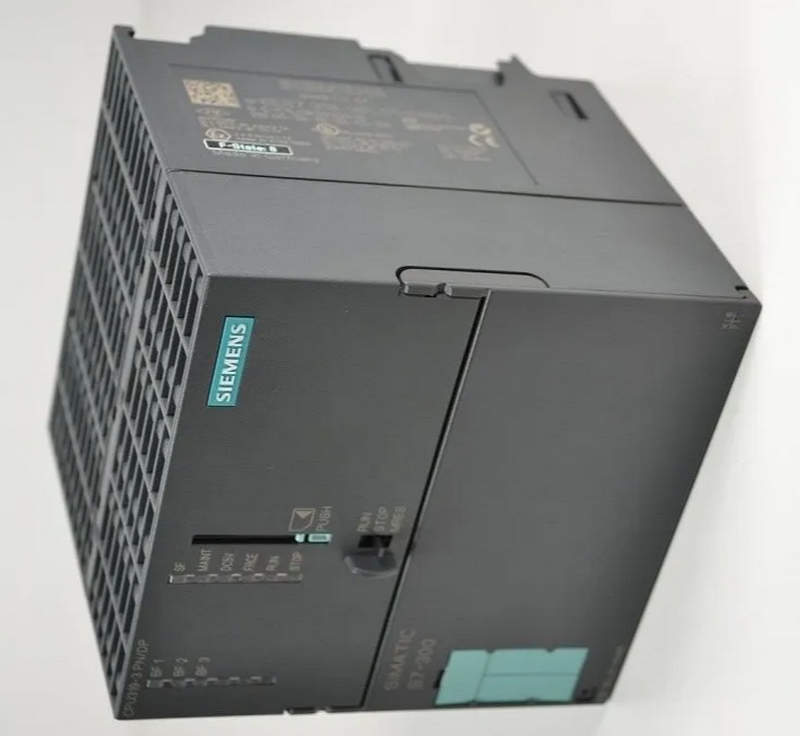

Модуль центрального процессора Siemens CPU 319-3 PN/DP (артикул 6ES7318-3EL01-0AB0) относится к линейке контроллеров SIMATIC S7-300 и является одним из самых мощных и производительных процессоров в этой серии. Он используется в системах автоматизации, требующих высокой вычислительной мощности, быстродействия и развитых коммуникационных возможностей. CPU 319-3 PN/DP подходит для крупных промышленных установок, сложных линий автоматизации и технологических комплексов, где важно обеспечивать надежное управление, точность обработки данных и широкие возможности по интеграции в промышленную сеть.

Технические параметры

Ниже перечсилены ключевые технические характеристики процессорного модуля:

• Тактовая частота процессора – 48 МГц;
• Объем рабочей памяти – 2,8 Мбайт;
• Встроенная загрузочная память – 2 Мбайт;
• Поддержка карт памяти MMC для расширения;

• Цикл обработки команд – около 0,01 мкс на простые инструкции;
• Количество входов/выходов – до 65 536 адресов;
• Поддержка интерфейсов – PROFINET (2 порта), PROFIBUS DP Master/Slave;
• Максимальное количество подключаемых DP-станций – до 125;
• Максимальное количество подключаемых PROFINET-устройств – до 256;
• Поддержка системных функций и диагностических возможностей;
• Напряжение питания – 24 В постоянного тока;
• Диапазон рабочих температур – от 0 до +60 C;

• Габариты – стандартные для модулей S7-300, что обеспечивает совместимость с остальными модулями серии.

Особенности конструкции

CPU 319-3 PN/DP выполнен в стандартном корпусе Siemens для серии S7-300, что упрощает монтаж и интеграцию в существующие системы. Корпус выполнен из высококачественного пластика, защищающего внутренние элементы от механических воздействий и пыли. Все интерфейсы и коммуникационные разъемы расположены на лицевой панели для удобства подключения. На фронтальной стороне также находятся светодиодные индикаторы состояния, позволяющие отслеживать режим работы процессора и диагностировать возможные ошибки в работе системы. Возможность установки дополнительных модулей ввода-вывода и коммуникационных процессоров делает CPU 319-3 PN/DP универсальным элементом автоматизации.

Принципы работы

Основной принцип функционирования CPU 319-3 PN/DP заключается в циклической обработке программы пользователя, загруженной в рабочую память контроллера. Работа процессора строится по следующей схеме:

• Сканирование входных сигналов и обновление образа процесса;
• Выполнение пользовательской программы с высокой скоростью обработки;
• Обновление выходных сигналов по результатам работы программы;
• Выполнение системных функций и обмен данными через коммуникационные интерфейсы;
• Диагностика и контроль состояния оборудования в реальном времени.

Процессор способен одновременно управлять большими объемами данных и координировать работу множества подключенных устройств. Наличие PROFINET и PROFIBUS позволяет реализовать гибкую систему управления, объединяя различные уровни автоматизации.

Режимы работы

Модуль поддерживает несколько рабочих режимов, обеспечивающих гибкость и адаптацию к требованиям производства:

• Режим STOP – процессор находится в состоянии ожидания, программа не выполняется, осуществляется только базовое питание и диагностика;
• Режим RUN – основное выполнение пользовательской программы, обработка входных сигналов и выдача управляющих команд;
• Режим загрузки (LOAD) – применяется для переноса программы с карты памяти или с компьютера при помощи программного обеспечения STEP 7/TIA Portal;
• Режим диагностики – обеспечивает проведение проверок состояния системы, тестирования и поиска неисправностей.

Применение

CPU 319-3 PN/DP используется в системах управления технологическими процессами, требующими высокой надежности и скорости:

• Производственные линии и сборочные цеха: автоматизация производственных процессов, управление роботами, конвейерами и машинами.
• Энергетика и энергосистемы: контроль и автоматизация распределительных устройств, управление электросетями и генераторами.
• Нефтегазовая промышленность: управление технологическими процессами, мониторинг и автоматизация нефтеперерабатывающих и нефтегазовых объектов.
• Химическая промышленность: автоматизация химических реакторов, систем дозирования и контроля технологических параметров.
• Металлургия и обрабатывающая промышленность: контроль процессов плавки, прокатки, термической обработки и обработки материалов.
• Водоснабжение и водоочистка: управление насосными станциями, фильтрами и системами очистки воды.
• Транспорт и логистика: автоматизация систем управления транспортными средствами, железнодорожными и портовыми системами.

В целом, модуль Siemens CPU 319-3 PN/DP (6ES7318-3EL01-0AB0) представляет собой высокопроизводительный процессор для сложных задач промышленной автоматизации. Он сочетает в себе мощную аппаратную базу, широкие коммуникационные возможности и надежность, характерную для решений Siemens. Благодаря поддержке PROFINET и PROFIBUS модуль легко интегрируется в современные распределенные системы управления, обеспечивая бесперебойную работу оборудования. CPU 319-3 PN/DP является оптимальным выбором для предприятий, где важны высокая производительность, масштабируемость и надежность.
