Оптический линейный терминал ELTEX LTP-4X — возможности и сферы применения
Eltex LTP-4X представляет собой станционное оборудование оптической сети доступа GPON, предназначенное для организации высокоскоростной передачи данных между магистральной инфраструктурой оператора и абонентскими терминалами. Устройство выполняет функции OLT, объединяя абонентские оптические линии, управляя полосой пропускания и обеспечивая централизованное обслуживание большого количества ONT.
Технические характеристики
Ниже перечислены основные параметры Eltex LTP-4X, определяющие пропускную способность, масштаб сети и условия эксплуатации:
- количество портов GPON — 4,
- скорость нисходящего потока на одном PON-интерфейсе — до 2,488 Гбит/с,
- скорость восходящего потока на одном PON-интерфейсе — до 1,244 Гбит/с,
- максимальное количество абонентских терминалов на одном GPON-порту — до 128,
- суммарное количество подключаемых ONT — до 512,
- рабочая длина волны при передаче к абоненту — 1490 нм,
- рабочая длина волны при передаче от абонента — 1310 нм,
- типичная максимальная протяженность оптической линии — до 20 км,
- поддерживаемые коэффициенты пассивного деления — вплоть до 1:128,
- передача трафика выполняется кадрами Ethernet поверх GPON,
- поддерживается динамическое распределение полосы DBA между абонентскими терминалами,
- предусмотрена работа с VLAN IEEE 802.1Q и приоритезацией трафика IEEE 802.1p,
- возможна классификация потоков по идентификаторам VLAN, портам и параметрам Ethernet-кадра,
- поддерживается централизованное управление абонентскими ONT через механизмы OMCI,
- для восходящего направления применяется временное разделение доступа TDMA,
- для нисходящего направления используется широковещательная передача с логическим разделением потоков,
- питание и аппаратная конфигурация рассчитаны на круглосуточную эксплуатацию в телекоммуникационном узле.
Особенности конструкции

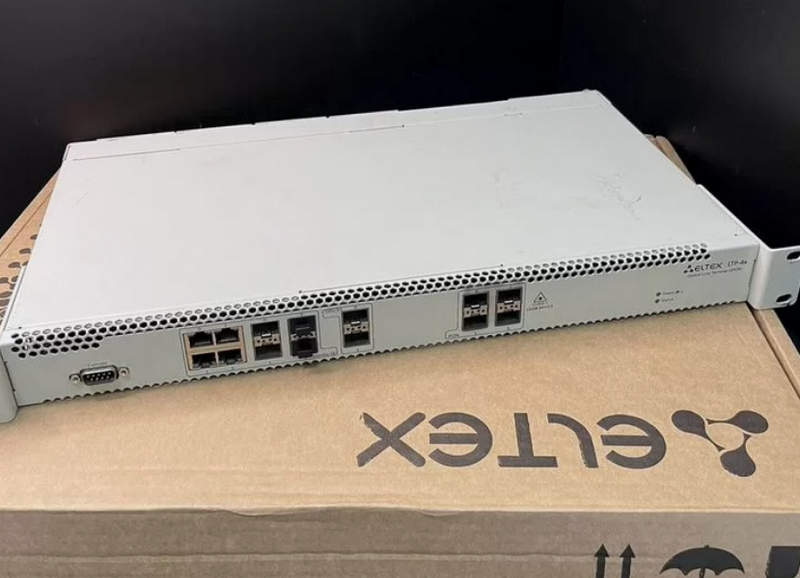

Конструктивно Eltex LTP-4X выполнен как компактный операторский узел для установки в телекоммуникационную стойку. Четыре GPON-интерфейса формируют физическую основу пассивной оптической сети. Каждый порт обслуживает отдельное PON-дерево, в котором сигнал распределяется через пассивные сплиттеры к абонентским устройствам. Принцип работы основан на асимметричной передаче. В направлении от станции к абонентам поток со скоростью до 2,488 Гбит/с передается всем терминалам соответствующего дерева, после чего каждый ONT выделяет предназначенные ему кадры. В обратном направлении терминалы используют временные интервалы, назначаемые станционным оборудованием. Механизм DBA анализирует потребность абонентов в полосе и перераспределяет интервалы, уменьшая вероятность коллизий и повышая загрузку канала.
Схема с четырьмя PON-интерфейсами подходит для поэтапного расширения сети: отдельные оптические деревья распределяются по зданиям, секторам или группам абонентов. Это повышает гибкость. Логическая обработка трафика включает разделение абонентов по VLAN, формирование сервисных профилей, назначение приоритетов и контроль параметров передачи. Управление ONT через OMCI позволяет передавать настройки с OLT на абонентское устройство и контролировать его состояние без физического доступа к оконечной точке.
Области применения
Ниже представлены основные варианты использования Eltex LTP-4X в сетевой инфраструктуре:
- построение сетей широкополосного доступа в жилых домах и кварталах,
- подключение квартир, офисов и коммерческих помещений по технологии GPON,
- организация оптической инфраструктуры в бизнес-центрах и административных зданиях,
- создание сетей доступа для операторов связи и интернет-провайдеров,
- подключение удаленных объектов по пассивной оптической линии,
- развертывание сегментов с высокой плотностью абонентских подключений,
- модернизация существующих FTTx-сетей с переходом на централизованную GPON-архитектуру,
- объединение передачи данных, телефонии и мультимедийных сервисов в одной оптической инфраструктуре.
Таким образом, Eltex LTP-4X является компактной OLT-платформой для построения GPON-сетей с четырьмя оптическими портами и общей емкостью до 512 абонентских терминалов. Сочетание скоростей 2,488 и 1,244 Гбит/с, динамического распределения полосы, VLAN-механизмов и централизованного управления ONT позволяет применять устройство в операторских и корпоративных сетях доступа. Архитектура пассивного оптического распределения обеспечивает масштабируемость и снижает количество активных промежуточных узлов. Компания «Олниса» поставляет Eltex LTP-4X и другое промышленное и телекоммуникационное оборудование для реализации сетевых проектов различного масштаба. Поставка через «Олниса» позволяет комплектовать объекты требуемыми устройствами Eltex в рамках централизованного снабжения. Компания ориентирована именно на надежную поставку оборудования для профессиональной инфраструктуры.
