Модуль IFM AC2410: эффективная интеграция датчиков и исполнительных механизмов

AS-Interface как промышленная шина нижнего уровня прочно заняла своё место в архитектуре современных автоматизированных систем. Она ориентирована на подключение дискретных датчиков и исполнительных механизмов с минимальными затратами на кабельную инфраструктуру, с высокой устойчивостью к промышленным помехам и предсказуемой топологией. В таких системах особую роль играют компактные модули ввода-вывода, обеспечивающие надёжную связь между полевыми устройствами и мастер-станцией сети. AS-интерфейс модуль CompactLine IFM AC2410 относится к категории распределённых полевых модулей, предназначенных для интеграции дискретных сигналов в сеть AS-i. Он сочетает в себе компактность корпуса, промышленную защищённость и удобство монтажа непосредственно в зоне размещения оборудования. Устройство ориентировано на применение в машиностроении, конвейерных линиях, упаковочных комплексах, роботизированных ячейках и других системах с высокой плотностью сигналов.

Концепция устройства

Модуль IFM AC2410 разработан для работы в составе сети AS-Interface, где выполняет функции распределённого узла ввода-вывода. Его назначение заключается в следующем:

• передача дискретных входных сигналов от датчиков к мастеру AS-i;
• приём управляющих сигналов от сети для управления исполнительными устройствами;
• оптимизация кабельной разводки за счёт подключения нескольких каналов к одной двухпроводной линии AS-i;
• обеспечение локальной диагностики состояния каналов и сети;
• повышение модульности и масштабируемости системы автоматизации.

Устройство интегрируется в архитектуру распределённой системы без необходимости применения дополнительных интерфейсных преобразователей, при условии соответствия параметрам сети AS-Interface.

Технические характеристики

Ключевые параметры модуля формируют его область применения и эксплуатационные возможности:

• тип интерфейса связи: AS-Interface, профиль стандартного ведомого устройства;
• питание: осуществляется от шины AS-i, без необходимости отдельного источника для логической части;
• количество каналов: дискретные входы и/или выходы, в зависимости от конфигурации исполнения;
• тип входных сигналов: PNP или NPN, с контролем короткого замыкания;
• номинальное напряжение входов: соответствует стандартам датчиков 24 В DC;
• максимальный ток на выход: ограничен внутренними схемами защиты;
• степень защиты корпуса: IP67, пригодность для эксплуатации в условиях повышенной влажности и запылённости;
• температурный диапазон эксплуатации: промышленный, рассчитанный на стабильную работу в широком диапазоне температур;
• материал корпуса: ударопрочный полимер, устойчивый к вибрациям и механическим воздействиям;
• способ подключения: разъёмы M12 для датчиков и исполнительных устройств, плоский кабель AS-i для магистрали.

Такая совокупность характеристик обеспечивает совместимость модуля с типовыми промышленными датчиками и исполнительными механизмами.

Принцип работы и взаимодействие с сетью

Работа IFM AC2410 основана на стандартной модели обмена данными AS-Interface. Мастер сети циклически опрашивает ведомые устройства, получая от них состояние входов и передавая управляющие команды на выходы. Алгоритм функционирования включает следующие этапы:

• инициализация адреса ведомого устройства в сети;
• регистрация в цикле опроса мастера;
• приём питания и данных по двум проводникам шины;
• оцифровка состояния входных каналов;
• формирование телеграммы ответа;
• передача данных в мастер;
• приём управляющих битов для выходных каналов;
• активация соответствующих выходов.

Передача питания и данных по одной линии упрощает монтаж и сокращает количество кабельных трасс. При этом внутренняя электроника модуля обеспечивает гальваническую развязку и фильтрацию помех.

Конструктивные особенности

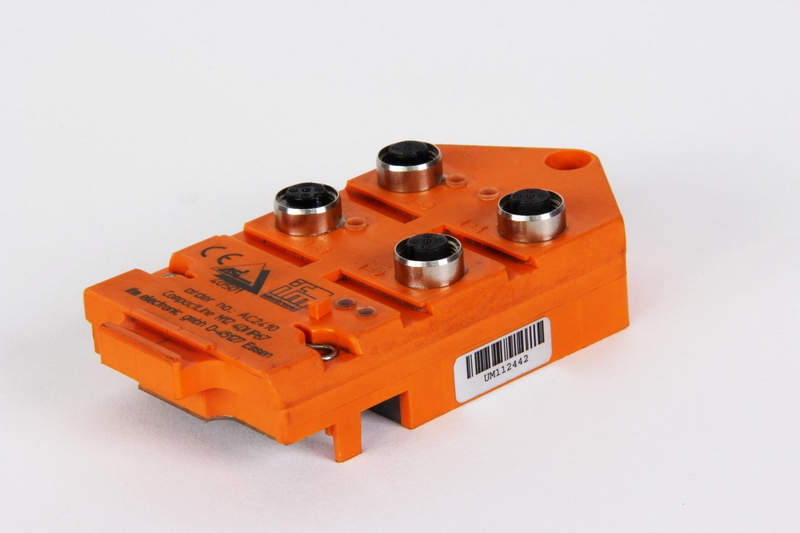

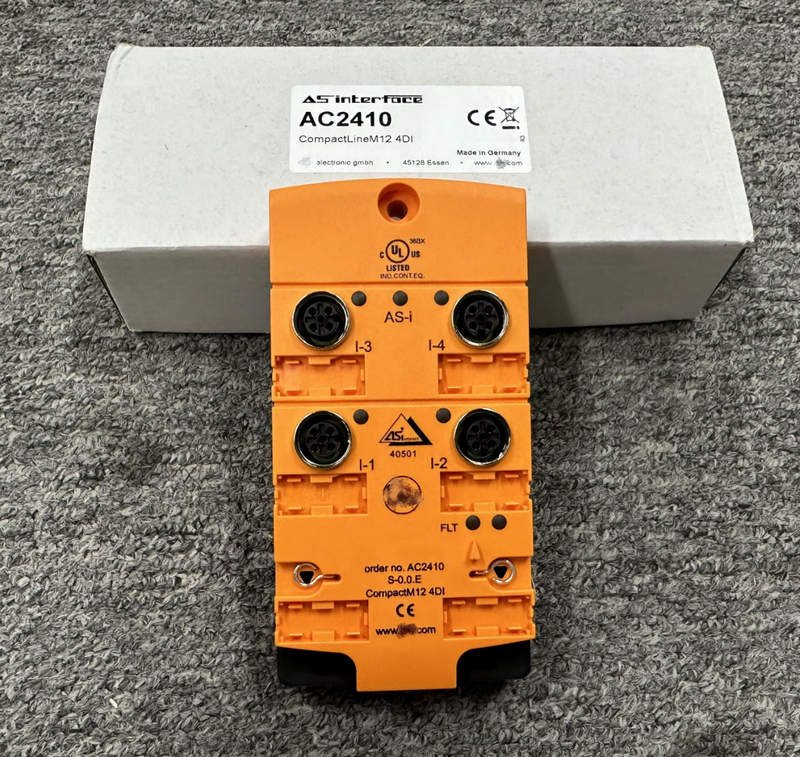

Корпус CompactLine выполнен в компактном форм-факторе, позволяющем устанавливать модуль непосредственно на оборудование или рядом с датчиками. Конструкция предусматривает литой герметичный корпус с интегрированными резьбовыми отверстиями для крепления. Разъёмы M12 размещены на фронтальной или боковой поверхности, что облегчает подключение и обслуживание. Внутри корпуса расположена печатная плата с микроконтроллером, управляющим логикой обмена по AS-i, драйверами входных и выходных каналов, а также схемами защиты от перегрузки и короткого замыкания. Светодиодная индикация отображает состояние питания, коммуникации и отдельных каналов, что упрощает диагностику без применения дополнительных приборов. Особое внимание уделено устойчивости к вибрациям и электромагнитным помехам. Конструкция рассчитана на работу вблизи двигателей, частотных преобразователей и силовых кабелей.

Режимы эксплуатации

Модуль поддерживает стандартные режимы работы AS-Interface:

• режим циклического обмена данными;
• режим адресации и конфигурирования;
• диагностический режим;
• режим аварийной сигнализации при обрыве линии;
• режим индикации перегрузки по каналу.

В случае возникновения ошибки сеть фиксирует отказ, а мастер формирует соответствующее сообщение в системе управления верхнего уровня.

Области применения

Применение IFM AC2410 охватывает широкий спектр промышленных задач:

• конвейерные системы с распределёнными датчиками положения;
• упаковочные и сортировочные линии;
• машиностроительные комплексы;
• роботизированные станции;
• складские автоматизированные системы;
• пищевая промышленность, при условии соблюдения санитарных требований;
• логистические центры;
• производственные линии с модульной архитектурой.

Использование распределённых модулей позволяет снизить нагрузку на центральные шкафы управления и повысить гибкость модернизации.

Преимущества применения

Эксплуатационные преимущества IFM AC2410 проявляются в реальных условиях производства:

• сокращение количества кабеля за счёт использования двухпроводной шины;
• уменьшение времени монтажа;
• снижение вероятности ошибок при подключении;
• повышенная степень защиты корпуса;
• локальная индикация состояния;
• масштабируемость системы без серьёзной реконфигурации;
• совместимость с широким спектром устройств AS-Interface.

Такие качества делают модуль эффективным инструментом при построении распределённых систем ввода-вывода.

Таким образом, AS-интерфейс модуль CompactLine IFM AC2410 представляет собой компактное и технологичное решение для интеграции дискретных сигналов в сеть AS-Interface. Его конструкция, защищённое исполнение и поддержка стандартных режимов обмена обеспечивают стабильную работу в условиях промышленного производства. Применение подобного оборудования способствует снижению затрат на монтаж, повышению надёжности и упрощению архитектуры систем автоматизации. Поставки промышленного оборудования, включая модули AS-Interface, осуществляет компания «Олниса». Компания работает по всей России и странам СНГ, обеспечивая подбор и поставку оборудования под задачи заказчика.
