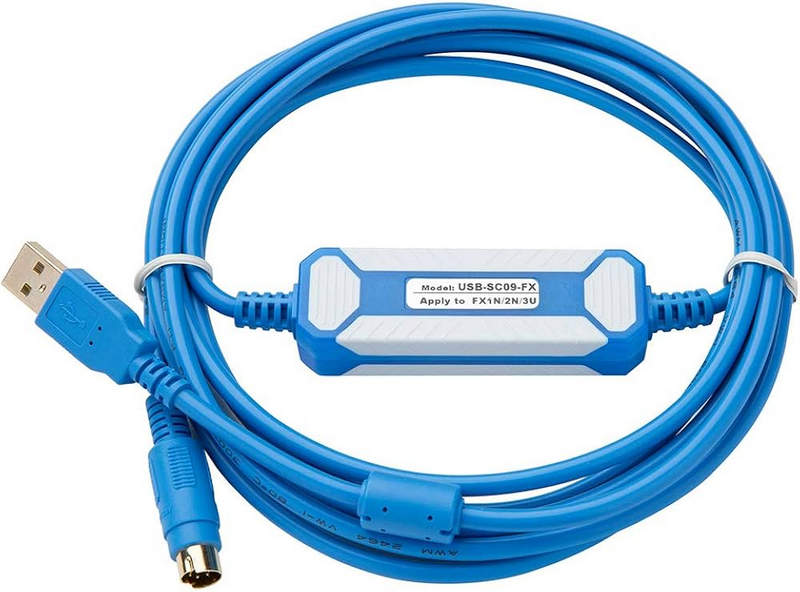

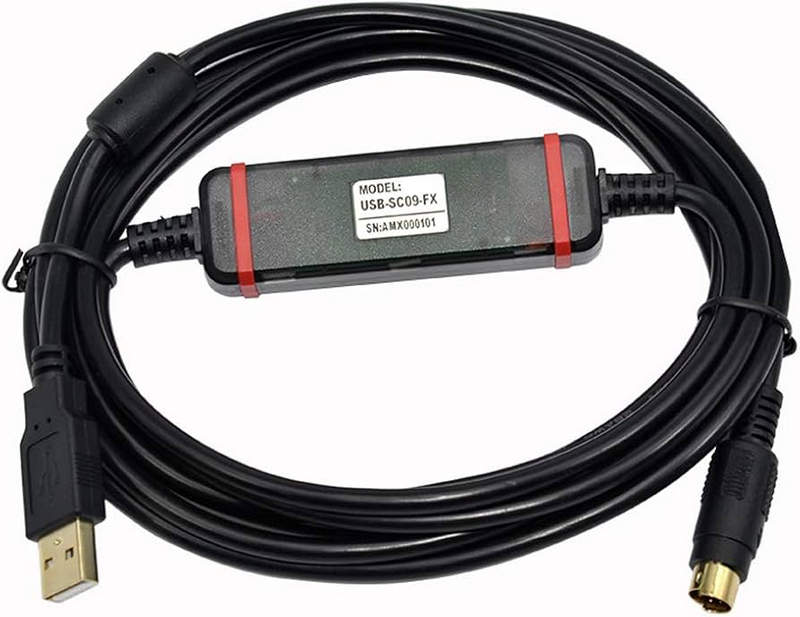

AMSAMOTION USB-SC09-FX: надежный USB-адаптер для программирования PLC Mitsubishi FX

AMSAMOTION USB-SC09-FX — это специализированный интерфейсный кабель, предназначенный для подключения персонального компьютера к программируемым логическим контроллерам серии Mitsubishi FX. Данное устройство используется для загрузки и выгрузки программ, диагностики, мониторинга параметров и настройки оборудования в процессе эксплуатации. Несмотря на внешнюю простоту, кабель выполняет критически важную функцию в системе автоматизации, обеспечивая стабильную и корректную передачу данных между инженерной станцией и контроллером. Актуальность применения подобных интерфейсных решений обусловлена широкой распространённостью ПЛК Mitsubishi в промышленности. Предприятия, эксплуатирующие автоматизированные линии, нуждаются в надёжном инструменте для обслуживания и обновления программного обеспечения контроллеров. USB-SC09-FX выступает связующим звеном между современными компьютерами с интерфейсом USB и оборудованием, использующим последовательный протокол обмена данными.

Назначение и область применения

Кабель AMSAMOTION USB-SC09-FX используется для решения следующих задач:

• подключение ПК к ПЛК Mitsubishi серии FX через сервисный порт;
• загрузка и редактирование управляющих программ;
• диагностика ошибок и мониторинг состояния входов и выходов;
• считывание и изменение параметров конфигурации;
• обновление программных алгоритмов без демонтажа оборудования;
• тестирование логики работы автоматизированных процессов.

Области применения включают:

• промышленные производственные линии;
• машиностроительные предприятия;
• пищевую и упаковочную промышленность;
• системы водоочистки и водоснабжения;
• энергетические объекты;
• учебные лаборатории по автоматизации.

Технические характеристики

Ключевые параметры кабеля формируют его функциональные возможности:

• тип интерфейса со стороны ПК — USB;
• тип интерфейса со стороны ПЛК — последовательный порт mini-DIN 8 pin;
• поддержка протоколов передачи данных, применяемых в контроллерах Mitsubishi FX;
• встроенный преобразователь USB в последовательный интерфейс;
• питание от порта USB без необходимости внешнего источника;
• индикация обмена данными;
• длина кабеля, обеспечивающая удобство подключения в шкафах управления;
• совместимость с операционными системами Windows при наличии драйвера;
• экранирование линии передачи данных для снижения влияния электромагнитных помех.

Отдельного внимания заслуживает наличие встроенного чипа преобразования сигнала, который обеспечивает корректную эмуляцию COM-порта в системе. Это позволяет использовать стандартное программное обеспечение для программирования ПЛК без изменения структуры подключения.

Конструктивные особенности

Конструкция USB-SC09-FX продумана с точки зрения промышленной эксплуатации. Кабель состоит из нескольких функциональных элементов:

• USB-штекер стандартного типа для подключения к компьютеру;
• модуль преобразователя, размещённый в утолщённой части кабеля;
• экранированный многожильный провод;
• разъём mini-DIN для подключения к ПЛК;
• защитная изоляция, устойчивая к механическим воздействиям.

Корпус преобразовательного блока изготавливается из ударопрочного пластика. Внутри размещена электронная плата с микросхемой преобразования сигнала и элементами стабилизации питания. Наличие экранирования снижает вероятность ошибок передачи данных при работе вблизи силового оборудования. Контактная группа разъёма выполнена с учётом частых циклов подключения и отключения. Это важно при сервисном обслуживании, когда инженер регулярно подключает кабель к различным контроллерам.

Принцип работы

Работа устройства основана на преобразовании сигналов USB в последовательный формат, используемый контроллерами Mitsubishi FX. Процесс передачи данных происходит следующим образом:

• операционная система распознаёт подключённый кабель как виртуальный COM-порт;
• программное обеспечение для программирования ПЛК устанавливает соединение через указанный порт;
• встроенный преобразователь конвертирует USB-сигналы в формат последовательного интерфейса;
• контроллер принимает команды и передаёт ответные данные;
• обмен осуществляется в соответствии с установленным протоколом связи.

Такая схема обеспечивает прозрачность подключения для пользователя. Инженер работает с привычным интерфейсом программной среды, не задумываясь о внутренней логике преобразования сигнала.

Совместимость

USB-SC09-FX ориентирован на использование с контроллерами серии Mitsubishi FX. К ним относятся:

• контроллеры семейства FX1N;
• контроллеры FX2N;
• контроллеры FX3U;
• модификации FX3G и другие представители линейки.

Кабель совместим с программными пакетами для разработки и обслуживания ПЛК Mitsubishi при условии корректной установки драйвера. Это делает его универсальным инструментом для сервисных инженеров и специалистов по автоматизации.

Преимущества использования

Применение AMSAMOTION USB-SC09-FX обеспечивает ряд практических преимуществ:

• возможность работы с современными ноутбуками без физического COM-порта;
• простота подключения;
• отсутствие необходимости во внешнем питании;
• стабильность передачи данных;
• компактные размеры;
• снижение времени на обслуживание оборудования;
• доступная стоимость по сравнению с оригинальными интерфейсными решениями.

Дополнительным фактором является мобильность. Инженер может использовать один кабель для обслуживания нескольких объектов, что повышает эффективность работы.

Особенности эксплуатации

При использовании кабеля необходимо учитывать ряд факторов:

• обязательная установка драйвера перед началом работы;
• выбор корректного номера COM-порта в программной среде;
• избегание чрезмерных механических нагрузок на разъём;
• защита от воздействия влаги и агрессивных сред;
• контроль целостности изоляции при работе в промышленных шкафах.

Соблюдение этих требований обеспечивает длительный срок службы устройства и минимизирует риск ошибок связи.

Практическая значимость в проектах автоматизации

Интерфейсный кабель играет ключевую роль в жизненном цикле оборудования. Он используется на этапах:

• первичного программирования контроллера;
• пусконаладочных работ;
• внесения изменений в алгоритмы;
• устранения аварийных ситуаций;
• периодического технического обслуживания.

Без подобного инструмента полноценная работа с ПЛК невозможна. Именно поэтому наличие совместимого и надёжного кабеля считается обязательным элементом оснащения сервисной службы.

Таким образом, AMSAMOTION USB-SC09-FX представляет собой функциональное и практичное решение для подключения персонального компьютера к контроллерам Mitsubishi серии FX. Устройство обеспечивает корректное преобразование интерфейсов, стабильную передачу данных и удобство эксплуатации. Конструктивная простота сочетается с высокой значимостью в процессе программирования и обслуживания ПЛК. Использование данного кабеля позволяет сократить время на сервисные операции и повысить эффективность работы инженеров автоматизации.
