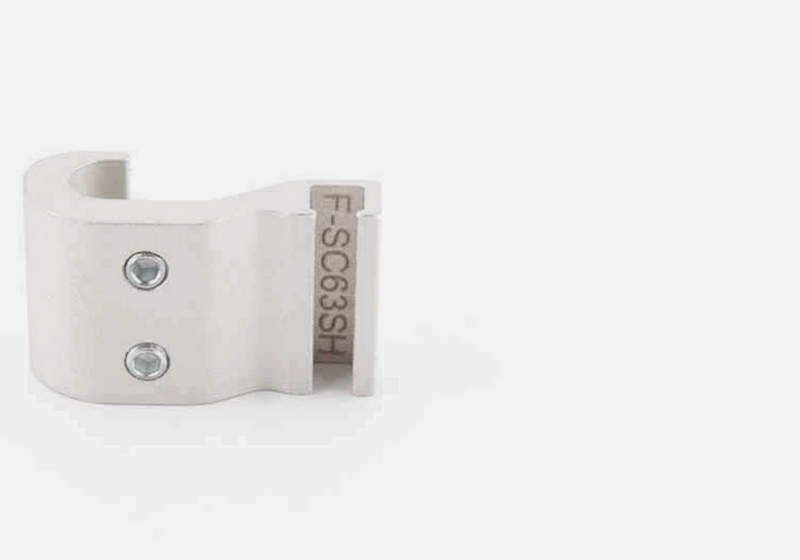

AirTAC F-SC 63 SH: точный контроль потока и надежность в пневмосистемах

Пневматические приводы остаются одним из базовых элементов промышленной автоматизации благодаря простоте конструкции, высокой надежности и способности работать в тяжелых производственных условиях. В этом контексте цилиндр AIRTAC F-SC 63 SH представляет собой типовой силовой исполнительный механизм линейного действия, рассчитанный на работу в составе машин и установок различного назначения: от упаковочного оборудования до автоматизированных линий сборки и транспортировки. Модель с диаметром поршня 63 мм ориентирована на создание значительного осевого усилия при умеренных габаритах корпуса. Обозначение SH в наименовании, как правило, указывает на конструктивные особенности исполнения штока или крепежной части, адаптированные под специфические требования монтажа и эксплуатации. Устройство относится к классу стандартных пневмоцилиндров двустороннего действия и предназначено для преобразования энергии сжатого воздуха в поступательное движение.

Принцип действия

Работа AIRTAC F-SC 63 SH основана на использовании энергии сжатого воздуха. Принцип функционирования включает следующие процессы:

• подача сжатого воздуха в одну из рабочих полостей цилиндра;
• воздействие давления на поверхность поршня;
• создание осевого усилия, направленного вдоль оси корпуса;
• перемещение поршня и соединенного с ним штока;
• вытеснение воздуха из противоположной полости через выпускное отверстие;
• обратный ход при подаче воздуха в противоположную камеру.

При диаметре поршня 63 мм формируется значительная площадь рабочей поверхности, что позволяет получать высокое усилие даже при стандартном промышленном давлении 0,5–0,8 МПа. Усилие напрямую зависит от давления и рассчитывается как произведение давления на площадь поршня, с учетом потерь на трение и сопротивление уплотнений.

Конструктивное исполнение

Конструкция цилиндра включает ряд базовых элементов, обеспечивающих его надежную работу:

• корпус из анодированного алюминиевого профиля, обеспечивающий жесткость и коррозионную стойкость;
• передняя и задняя крышки из алюминиевого сплава или усиленного литого материала;
• поршень с установленными уплотнительными кольцами;
• шток из высокопрочной стали с хромированным покрытием;
• уплотнения из износостойкого эластомера, устойчивого к воздействию масла и влаги;
• направляющие втулки для минимизации люфта и повышения точности движения;
• резьбовые присоединительные отверстия для подачи воздуха;
• крепежные элементы для фиксации на раме оборудования.

Исполнение SH может предусматривать модифицированную конструкцию передней части штока, усиленную резьбу или специальную конфигурацию крепления, адаптированную под монтаж в ограниченном пространстве. Корпус цилиндра, как правило, выполняется с пазами для установки магнитных датчиков положения. Это позволяет интегрировать систему контроля крайних положений без дополнительного сверления или изменения конструкции.

Технические характеристики

Ключевые параметры цилиндра AIRTAC F-SC 63 SH включают:

• тип действия: двусторонний;
• диаметр поршня: 63 мм;
• диаметр штока: определяется серией, обеспечивает баланс между жесткостью и минимальным весом;

• рабочее давление: обычно в диапазоне 0,1–0,9 МПа;
• максимальное испытательное давление: выше номинального, с учетом коэффициента запаса;
• рабочая среда: очищенный сжатый воздух с допустимым содержанием масла;
• температурный диапазон эксплуатации: ориентировочно от –5 до +70 C, в зависимости от типа уплотнений;
• тип демпфирования: регулируемое пневматическое или нерегулируемое;
• резьбовые присоединения: стандартизированные пневматические порты;
• класс защиты корпуса: зависит от конструкции, устойчив к промышленной пыли и влаге при соблюдении условий эксплуатации.

При давлении 0,6 МПа теоретическое усилие на выдвижение может превышать 1800 Н, что делает цилиндр пригодным для силовых операций средней интенсивности.

Режимы эксплуатации

Цилиндр может функционировать в различных режимах:

• циклический режим с высокой частотой срабатывания;
• позиционный режим с фиксацией в крайних положениях;
• режим удержания нагрузки под давлением;
• режим с регулируемым замедлением хода;
• работа в синхронной системе нескольких цилиндров;
• эксплуатация в условиях вибрации и динамических нагрузок.

При интенсивной работе важно обеспечить корректную подготовку воздуха: фильтрацию, осушение, регулировку давления. Наличие влаги и загрязнений сокращает срок службы уплотнений.

Особенности конструкции

Особое внимание в конструкции AIRTAC F-SC 63 SH уделено точности соосности элементов. Обработка внутренней поверхности цилиндра обеспечивает минимальное трение и равномерное распределение нагрузки. Хромированный шток повышает износостойкость и защищает металл от коррозии. Наличие демпфирующих узлов снижает ударные нагрузки в конце хода, что увеличивает ресурс механизма и защищает сопряженные детали оборудования. Магнитный поршень позволяет использовать герконовые или электронные датчики положения. Это упрощает интеграцию в автоматизированные системы управления и обеспечивает контроль технологического цикла.

Монтаж и интеграция

Установка цилиндра может выполняться различными способами:

• крепление за заднюю крышку;
• фланцевый монтаж;
• крепление через лапы или проушины;
• шарнирное соединение для компенсации перекосов;
• резьбовое крепление штока к исполнительному элементу.

При монтаже важно обеспечить соосность цилиндра и нагрузки, исключить боковые усилия на шток и предусмотреть ограничители хода при необходимости.

Области применения

Цилиндр AIRTAC F-SC 63 SH используется в различных отраслях промышленности:

• машиностроение и сборочные линии;
• упаковочные автоматы;
• деревообрабатывающее оборудование;
• металлообработка;
• пищевые и фармацевтические производства;
• логистические комплексы и сортировочные системы;
• роботизированные модули подачи и позиционирования.

Универсальность конструкции делает модель востребованной в типовых и специализированных проектах автоматизации.

Таким образом, AIRTAC F-SC 63 SH представляет собой надежный пневматический цилиндр с диаметром поршня 63 мм, рассчитанный на создание значительного усилия при компактных габаритах. Конструкция устройства обеспечивает стабильную работу в циклических режимах, устойчивость к промышленным нагрузкам и возможность интеграции в современные системы автоматизации. Правильный подбор давления, условий эксплуатации и способа монтажа напрямую влияет на ресурс и эффективность работы цилиндра.
