AB7808-B Anybus X-Gateway — эффективный шлюз PROFIBUS к Modbus RTU

Шлюз AB7808-B серии Anybus X-gateway предназначен для интеграции различных промышленных сетей и обеспечивает обмен данными между системами, использующими протокол Profibus в режиме Master, и устройствами, работающими по протоколу Modbus RTU в режиме Slave. Применение подобных шлюзов позволяет объединять разнородные сегменты автоматизированных систем управления без глубокой переработки существующей инфраструктуры. Устройство выполняет функцию протокольного преобразователя, обеспечивая корректную маршрутизацию, буферизацию и синхронизацию данных.

Принцип работы

Работа шлюза строится на циклическом опросе устройств Modbus RTU и последующей передаче полученной информации в сеть Profibus. Алгоритм функционирования включает следующие этапы:

• инициализация интерфейсов;
• установка параметров связи;
• формирование таблицы соответствия регистров;
• циклический опрос Modbus-устройств;
• приём ответов и проверка контрольной суммы;
• буферизация данных во внутренней памяти;
• преобразование данных в формат Profibus;
• передача пакетов в сеть;
• обработка входящих команд от Profibus Master;
• формирование Modbus-запросов на запись регистров.

В режиме Profibus Master шлюз инициирует обмен данными с подключёнными узлами; в режиме Modbus RTU Slave устройство взаимодействует с подчинёнными устройствами через последовательный интерфейс, обеспечивая корректную адресацию и синхронизацию.

Режимы работы

Шлюз поддерживает несколько режимов функционирования:

• режим автоматического конфигурирования; загрузка параметров из файла конфигурации;
• режим ручной настройки; задание параметров через программное обеспечение;
• режим циклического обмена; постоянный опрос регистров Modbus;
• режим событийной передачи; отправка данных при изменении состояния;
• режим диагностики; отображение состояния соединения и ошибок;
• режим буферизации; временное хранение данных при задержках сети;
• режим аварийной индикации; фиксация потери связи или некорректных ответов.

Технические характеристики

Ключевые технические параметры устройства включают:

• тип сетевого интерфейса Profibus: поддержка режима Master;
• тип последовательного интерфейса: RS-485 для Modbus RTU;
• скорость передачи данных Profibus: в соответствии со стандартами сети;
• скорость передачи данных Modbus RTU: настраиваемая;
• количество поддерживаемых Modbus-узлов;
• объём внутренней памяти для буферизации;
• максимальное количество регистров для обмена;

• напряжение питания: промышленный стандарт постоянного тока;
• потребляемый ток: в пределах номинальных значений для шкафной установки;
• рабочий температурный диапазон;
• класс защиты корпуса;
• тип монтажа: установка на DIN-рейку;
• индикация состояния: светодиодные индикаторы питания и обмена;
• защита от короткого замыкания и перегрузки интерфейса.

Поддержка стандартов CRC и механизмов контроля целостности данных обеспечивает корректность передаваемой информации и минимизирует вероятность искажений.

Конструктивные особенности

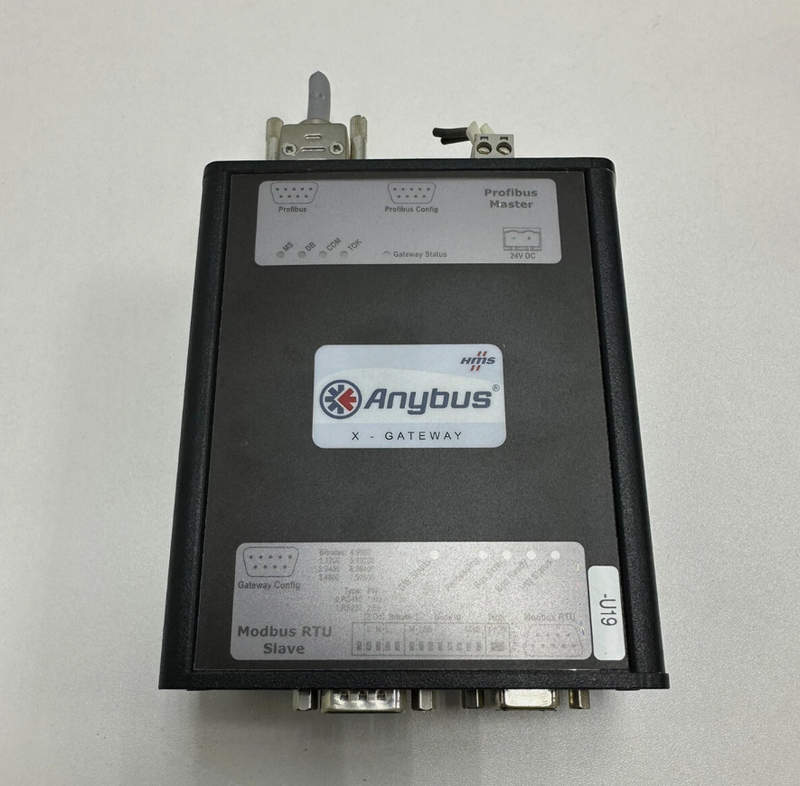

Корпус шлюза выполнен из ударопрочного термостойкого материала, предназначенного для эксплуатации в условиях промышленной среды. Компактное исполнение позволяет размещать устройство в распределительных шкафах. На лицевой панели располагаются индикаторы состояния, отображающие активность интерфейсов, наличие ошибок и режим работы. Внутренняя архитектура включает процессорный модуль, блок интерфейсных драйверов RS-485, модуль сетевого контроллера Profibus, энергонезависимую память конфигурации и систему защиты от электромагнитных помех. Электрическая изоляция интерфейсов повышает устойчивость к индустриальным помехам и предотвращает распространение потенциалов между сегментами сети.

Обмен данными и картирование регистров

Важной функцией шлюза является картирование регистров Modbus в область данных Profibus. Это включает:

• соответствие входных регистров Modbus выходным данным Profibus;
• преобразование форматов данных;
• настройку порядка байтов;
• организацию структуры входных и выходных буферов;
• определение диапазонов адресов;
• синхронизацию циклов обмена.

Гибкость конфигурации позволяет адаптировать шлюз к различным типам устройств, включая датчики, приводы, модули ввода-вывода и измерительные приборы.

Преимущества применения

Использование AB7808-B Anybus X-gateway обеспечивает:

• снижение затрат на модернизацию системы;
• сохранение существующего оборудования;
• гибкость архитектуры сети;
• повышение совместимости устройств различных производителей;
• централизованный контроль обмена данными;
• высокую надёжность передачи информации;
• простоту конфигурирования и диагностики;
• минимизацию времени интеграции.

Эксплуатационные аспекты

При установке необходимо учитывать требования к экранированию кабелей RS-485; соблюдать правила адресации устройств; обеспечивать корректную настройку скорости и формата передачи данных; использовать терминаторы линии при необходимости; контролировать допустимую длину кабельных сегментов. Регулярный мониторинг состояния индикаторов и журналов ошибок позволяет своевременно выявлять проблемы связи и предотвращать остановку технологического процесса.

Таким образом, шлюз AB7808-B Anybus X-gateway Profibus Master – Modbus RTU Slave представляет собой универсальное средство интеграции разнородных сетевых протоколов в промышленной автоматизации. Его функциональные возможности, поддержка стандартных интерфейсов и гибкость настройки делают устройство эффективным инструментом для построения надёжных и масштабируемых систем управления.
