Точный контроль хода: возможности ASM WS31-250-R1K-L35-2-ZIMM в сложных механизмах

В современных производственных системах точность перемещения узлов и исполнительных механизмов напрямую влияет на качество продукции, ресурс оборудования и безопасность эксплуатации. Линейные датчики положения применяются в станках, подъемных устройствах, прессах, автоматизированных линиях и испытательных стендах, где требуется стабильный контроль хода в режиме реального времени. Модель ASM WS31-250-R1K-L35-2-ZIMM относится к классу тросовых датчиков линейного перемещения, предназначенных для измерения хода подвижных частей на ограниченном диапазоне с высокой повторяемостью сигнала.

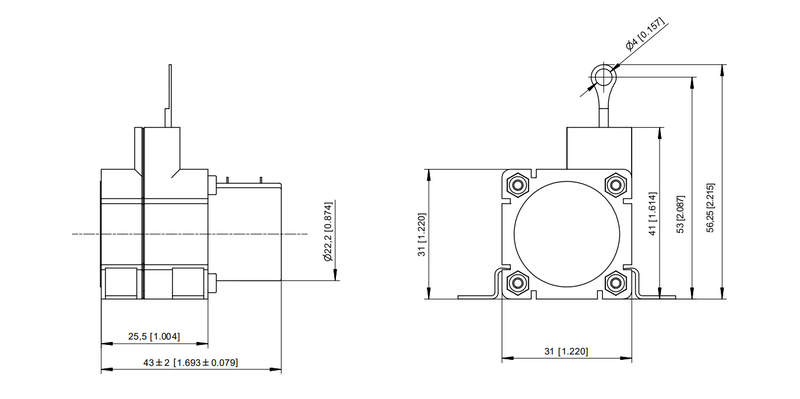

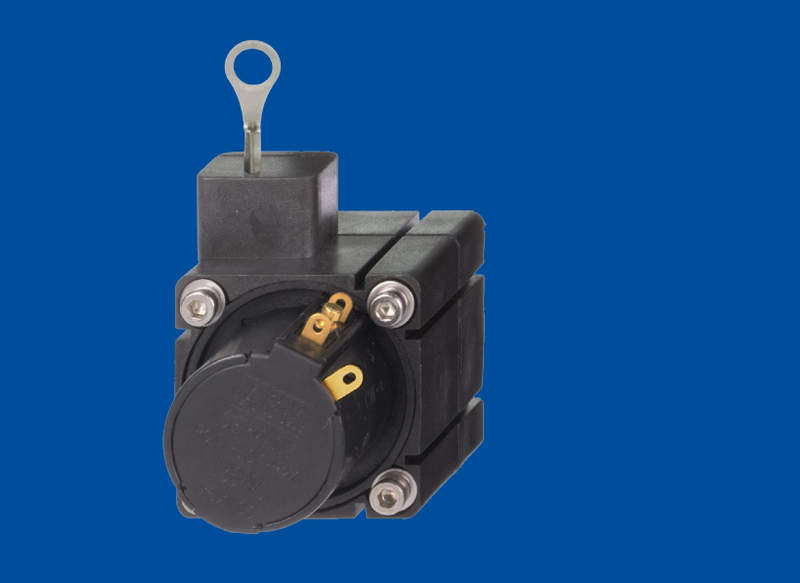

Конструктивное исполнение

Конструкция датчика включает несколько ключевых элементов:

• корпус из промышленного алюминиевого сплава или ударопрочного композита;
• измерительный барабан с возвратной пружиной;
• стальной трос с защитным покрытием;
• потенциометрический или резистивный измерительный элемент;
• выводной кабель или разъем для подключения;
• крепежные элементы для монтажа на станину оборудования.

Корпус обеспечивает защиту внутренних компонентов от пыли и механических воздействий. Трос выполнен из многожильной стали, что гарантирует устойчивость к циклическим нагрузкам и износу. Возвратная пружина обеспечивает автоматическое натяжение и возвращение троса в исходное положение после снятия нагрузки.

Принцип работы

Работа устройства основана на механическом перемещении троса и преобразовании углового вращения барабана в электрический сигнал. Процесс включает следующие этапы:

• перемещение подвижного элемента вызывает вытягивание троса;
• барабан вращается пропорционально длине вытянутого троса;
• вращение передается на измерительный элемент;
• изменяется сопротивление потенциометра;
• на выходе формируется аналоговый сигнал, пропорциональный длине перемещения.

Модификация R1K указывает на номинальное сопротивление измерительного элемента порядка 1 кОм, что типично для потенциометрических датчиков данного типа.

Основные технические характеристики

Ключевые параметры модели включают:

• диапазон измерения — до 250 мм;
• тип выходного сигнала — аналоговый, резистивный;
• номинальное сопротивление — около 1 кОм;
• линейность — в пределах промышленного допуска;
• повторяемость измерений — высокая, при стабильных условиях эксплуатации;
• рабочая температура — промышленный диапазон;
• класс защиты корпуса — ориентирован на установку внутри оборудования;
• ресурс троса — рассчитан на многотысячные циклы перемещения;
• тип монтажа — стационарный, с фиксированным корпусом и подвижным тросом.

Эти характеристики позволяют использовать устройство в системах автоматизации средней точности.

Преимущества тросовых датчиков серии WS31

Преимущества датчиков серии WS31 включают в себя:

• Компактность конструкции позволяет размещать датчик в ограниченном пространстве;
• простота механической интеграции снижает трудозатраты при проектировании;
• надежный возвратный механизм обеспечивает стабильность показаний;
• отсутствие сложной электроники повышает устойчивость к помехам;
• линейная зависимость сигнала облегчает настройку контроллера;
• высокий ресурс троса при соблюдении условий эксплуатации.

Благодаря этим особенностям датчики подобного типа широко применяются в промышленной автоматике.

Области применения

Модель ASM WS31-250-R1K-L35-2-ZIMM может использоваться в следующих сферах:

• станкостроение — контроль положения суппортов и направляющих;
• гидравлические прессы — измерение хода штока;
• подъемные механизмы — контроль перемещения платформ;
• упаковочные линии — позиционирование узлов;
• испытательные стенды — фиксация перемещения образцов;
• машиностроение — обратная связь в системах линейных приводов.

Компактный диапазон измерения делает модель удобной для точных узлов с ограниченным ходом.

Эксплуатационные особенности

Для корректной работы датчика необходимо соблюдать ряд требований:

• избегать резких рывков троса;
• не превышать максимальный ход;
• обеспечивать соосность направления перемещения;
• предотвращать попадание абразивной пыли внутрь корпуса;
• периодически проверять натяжение и состояние троса.

Соблюдение этих условий продлевает срок службы и сохраняет точность измерений.

Роль датчика в системе автоматизации

В составе автоматизированной системы датчик выполняет функцию обратной связи. Его сигнал используется для:

• регулирования скорости перемещения;
• контроля конечных положений;
• предотвращения перегрузок;
• повышения точности обработки;
• автоматического останова при достижении заданного положения.

Таким образом, ASM WS31-250-R1K-L35-2-ZIMM представляет собой тросовый датчик линейного перемещения, предназначенный для точного контроля хода механизмов в диапазоне до 250 мм. Конструкция с возвратной пружиной и потенциометрическим преобразователем обеспечивает стабильный аналоговый сигнал и высокую повторяемость измерений. Устройство отличается компактностью, надежностью и универсальностью применения в машиностроении и автоматизированных системах. Правильный подбор параметров, учет условий эксплуатации и соответствие технических характеристик требованиям проекта позволяют эффективно интегрировать данный датчик в производственные процессы.
