Микропроцессорная защита Sepam S1000UDT20R: точность измерений и удобство эксплуатации

Современные энергетические системы, промышленные предприятия и критически важные объекты инфраструктуры требуют надежной, быстрой и точной системы защиты электрических сетей от отказов, перегрузок, коротких замыканий, дисбалансов, потери фазы и других аномалий. Без адекватной защиты функционирование сети может привести к повреждению дорогостоящего оборудования, простою производства, рискам пожаров и угрозам безопасности персонала.

Общая концепция защиты и автоматизации на основе SEPAM

SEPAM — семейство микропроцессорных устройств релейной защиты и автоматики, разработанное Schneider Electric для широкого спектра задач по защите электрических сетей и генераторов, автоматизации коммутационных схем и обеспечению диагностической информации для оперативного персонала. Серия SEPAM охватывает различные модели с набором интегрируемых алгоритмов, адаптированных под защиту линий, трансформаторов, шин, двигателей, генераторов, конденсаторных установок и др. SEPAM характеризуется:

• встроенными измерительными каналами с высоким разрешением,
• широким набором цифровых и аналоговых входов/выходов,
• гибкими логическими функциями,
• надежными защитными алгоритмами с селективностью и настройками уставок,
• коммуникационными интерфейсами для интеграции в SCADA/DMS/EMS,
• возможностью конфигурирования и мониторинга посредством человеко-машинных интерфейсов.

Модели SEPAM различаются по назначению — от базовых устройств защиты линий до расширенных контроллеров с поддержкой автоматических схем включения резервных источников питания, адаптивных настроек в зависимости от состояния сети и др. В основе принципов релейной защиты SEPAM лежат:

• сравнение мгновенных и усредненных параметров тока и напряжения,
• анализ соотношений фаз, последовательностей и векторов,
• детекция аномальных режимов на основе заданных уставок и временных характеристик,
• формирование команд отключения, блокировок и логических сигналов на коммутационные устройства,
• выдача диагностической информации и аварийных сообщений для диспетчерских систем.

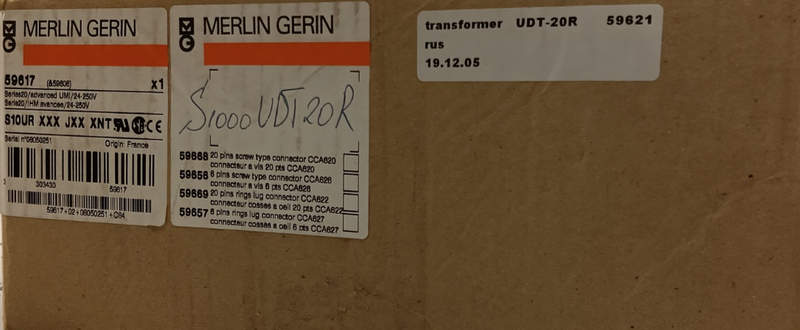

Важным элементом для пользователей, обслуживающих систему SEPAM, является модуль с дисплеем Schneider Electric S1000UDT20R, обеспечивающий визуальный вывод измерений, событий, аварий, состояние каналов, доступ к конфигурационным параметрам и упрощение диагностики без необходимости использования ПК.

Архитектура SEPAM с дисплеем Schneider Electric S1000UDT20R

SEPAM с дисплеем S1000UDT20R представляет собой контроллер релейной защиты с интегрированным человекомашинным интерфейсом. Архитектура устройства включает следующие ключевые компоненты:

• ядро процессорной обработки,
• цифро-аналоговые преобразователи (ЦАП/АЦП) для измерений токов и напряжений,
• защитные алгоритмы и логические схемы на базе микропрограммного обеспечения,
• коммутационные входы/выходы для внешних датчиков, исполнительных механизмов и контакторов,
• интерфейсы связи для протоколов Modbus, IEC 61850 и др.,
• дисплей S1000UDT20R как визуальный интерфейс пользователя.

SEPAM оборудованы многоканальными входами и выходами:

• аналоговые входы — для подключения токовых и напряженческих измерительных трансформаторов,
• дискретные входы — для контроля состояния внешних устройств, состояние контактов, положения выключателей, сигналов тревоги,
• реле выходы — для команд отключения, включения, оповещения и дистанционных сигналов,
• транзисторные выходы — для логических управляющих функций с высокой частотой коммутации.

Количество и тип входов/выходов варьируются в зависимости от конкретной модели SEPAM, что позволяет адаптировать конфигурацию под задачи объекта.

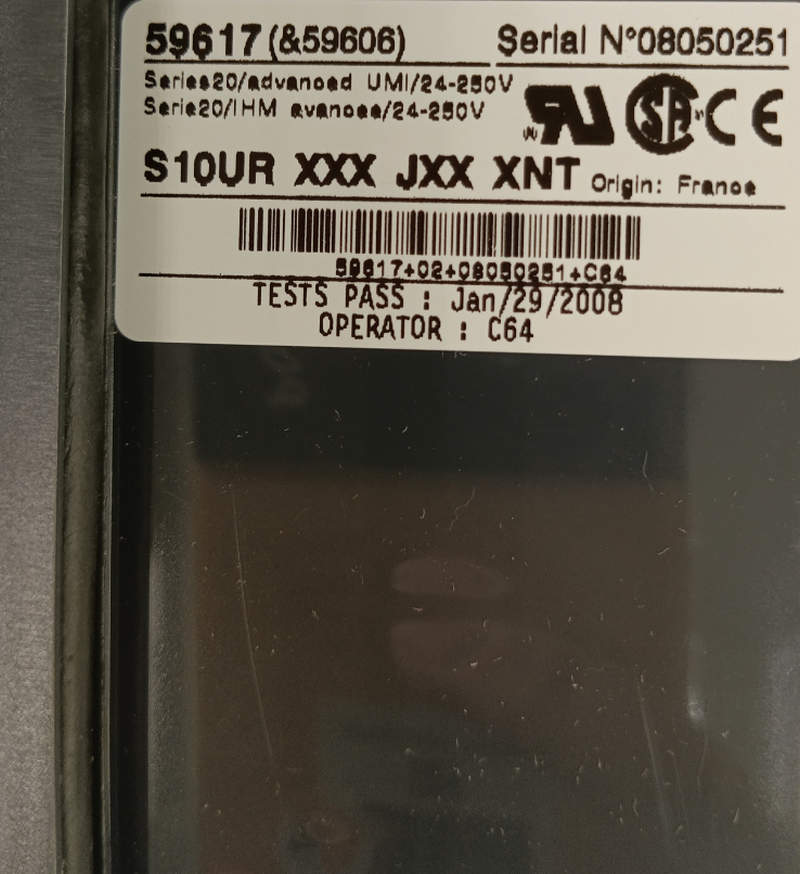

Дисплей Schneider Electric S1000UDT20R

Дисплей S1000UDT20R — это человеко-машинный интерфейс, обеспечивающий удобный доступ к данным устройства без необходимости подключения к ПК или специализированному ПО. Дисплей выполняет следующие функции:

• визуализация текущих измерений токов, напряжений, мощностей, частоты, коэффициентов мощности, значений уставок и др.,
• показывает состояние входов/выходов, логических сигналов, активных защитных функций, тревог и блокировок,
• предоставляет доступ к навигационному меню для просмотра событий, журналов, аварий, статистики,
• позволяет выполнять простейшую конфигурацию параметров, временных характеристик, порогов срабатывания,
• обеспечивает навигацию по структурированным меню с помощью клавиш управления.

Наличие дисплея S1000UDT20R значительно облегчает работу сервисного персонала, поскольку:

• устраняет необходимость постоянного подключения ноутбука,
• предоставляет оперативный доступ к ключевым параметрам и событиям,
• способствует быстрой диагностике отказов и анализу аварийных ситуаций.

Основные функциональные блоки и алгоритмы защиты

SEPAM с дисплеем S1000UDT20R поддерживает широкий набор защитных функций, предназначенных для обеспечения надежной и селективной защиты электрических сетей. Эти алгоритмы могут быть сгруппированы по типу защищаемых элементов и задач:

• защита линий и шин,
• защита трансформаторов,
• защита генераторов,
• защита двигателей,
• управление конденсаторными установками,
• логические и временные функции.

SEPAM поддерживает:

• логические блоки AND/OR/NAND с возможностью конфигурирования условий срабатывания,
• временные задержки и последовательности,
• схемы блокировок при определенных условиях,
• интеграцию с внешними сигналами для построения сложных автоматических схем.

Интеграция SEPAM с системами управления

SEPAM поддерживает интеграцию с верхнеуровневыми системами управления и диспетчеризации через стандартизованные протоколы:

• Modbus RTU/TCP — распространенный протокол для обмена данными между устройствами и SCADA,
• IEC 61850 — современный стандарт для цифровых подстанций с возможностью передачи больших массивов данных,
• DNP3 — протокол для дистанционного контроля и сбора данных.

Интеграция обеспечивает:

• мониторинг состояния сети в режиме реального времени,
• удаленное изменение уставок и параметров,
• получение аварийных и событийных данных,
• синхронизацию с общей системой автоматизации.

Области применения SEPAM с дисплеем S1000UDT20R

Универсальность SEPAM позволяет применять его в различных сферах:

• для защиты распределительных сетей предприятий,
• в энергетических компаниях для защиты линий 6–110 кВ,
• в системах автоматизации подстанций,
• в установках с генераторами и двигателями большой мощности,
• в промышленных комплексах с повышенными требованиями к надежности.

Преимущества и особенности SEPAM с дисплеем

SEPAM с дисплеем S1000UDT20R обладает рядом преимуществ:

• широкий набор встроенных алгоритмов защиты для различных типов объектов,
• гибкие настройки уставок и логических функций,
• удобство визуализации данных через дисплей,
• поддержка стандартных протоколов связи для интеграции,
• высокая надежность и устойчивость к помехам.

Таким образом, SEPAM с дисплеем Schneider Electric S1000UDT20R представляет собой мощное, гибкое и универсальное решение для задач релейной защиты и автоматики электрических систем. Высокий уровень интеграции измерительных, логических и коммуникационных функций в сочетании с удобным человеко-машинным интерфейсом обеспечивает надежность, удобство эксплуатации и расширяемость. Компания «Олниса» специализируется на поставках промышленного оборудования, включая устройства релейной защиты и дисплеи человеко-машинного интерфейса, таких как SEPAM с дисплеем Schneider Electric S1000UDT20R, по всей России и странам СНГ.
