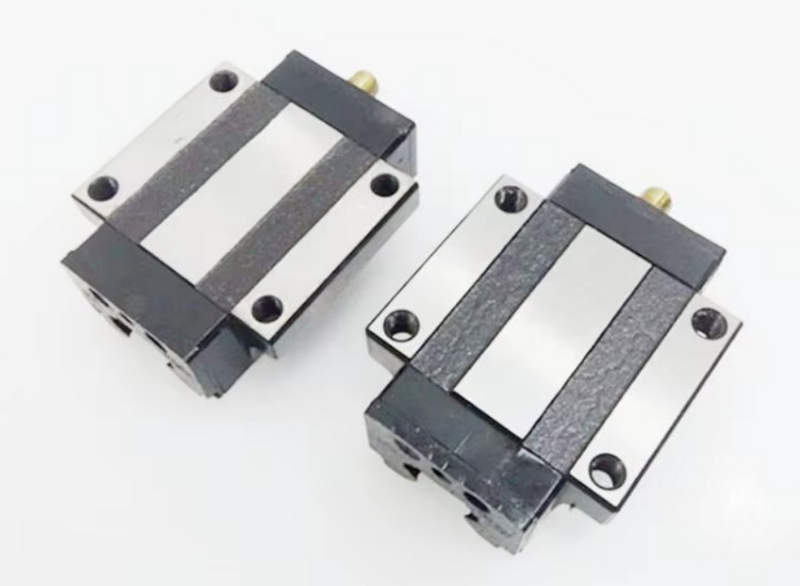

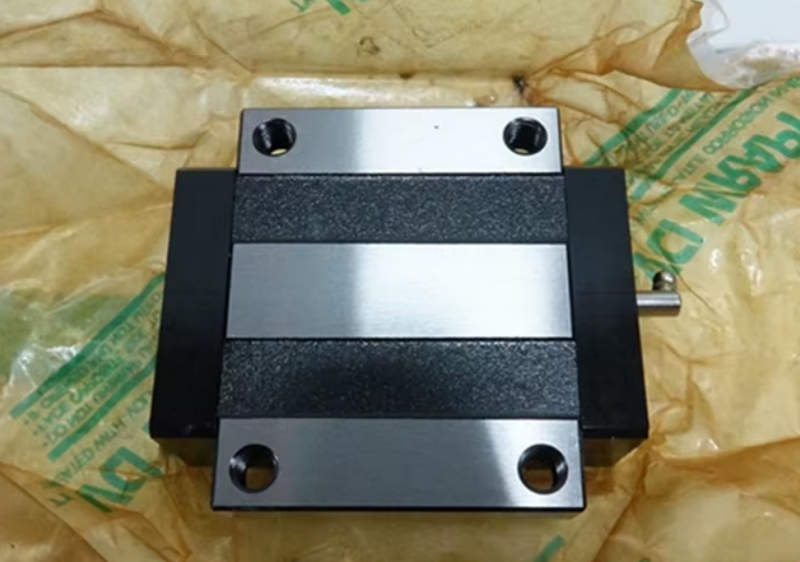

SBG SBG25FL-C: линейная направляющая для повышенных нагрузок и стабильной работы оборудования

Линейные направляющие узлы являются базовым элементом современного промышленного оборудования, где критически важны точность перемещения, повторяемость позиционирования и устойчивость к нагрузкам. Модель SBG SBG25FL-C относится к категории линейных блоков (кареток), предназначенных для работы в составе профильных рельсовых направляющих. Данное изделие ориентировано на применение в автоматизированных производственных линиях, станках с числовым программным управлением, робототехнических комплексах и других системах, где требуется сочетание высокой жесткости и плавности хода. Индекс «25» в обозначении, как правило, указывает на размер направляющей, а обозначение «FL» свидетельствует о фланцевом типе корпуса с увеличенной длиной, что позволяет равномернее распределять нагрузку и повышать устойчивость к моментам опрокидывания. Класс «C» традиционно интерпретируется как стандартный класс точности или преднатяга.

Конструкция и принцип работы

Линейный блок SBG25FL-C представляет собой корпус из закаленной стали с интегрированными каналами циркуляции шариков и монтажными отверстиями под крепеж. Основной принцип действия основан на перекатывании шариков между дорожками качения блока и рельса, что позволяет преобразовывать вращательное движение шариков в поступательное перемещение каретки вдоль направляющей. Ключевые элементы конструкции включают:

• корпус из легированной стали с термообработкой,
• шариковые ряды с замкнутой системой рециркуляции,
• торцевые крышки с каналами возврата шариков,
• уплотнительные элементы для защиты от пыли и стружки,
• масленки или отверстия для централизованной смазки.

Фланцевое исполнение корпуса обеспечивает расширенную монтажную площадку, что особенно важно при установке на массивные платформы или портальные конструкции. Увеличенная длина блока (Long type) способствует лучшему распределению контактных нагрузок и снижает локальные напряжения в зоне контакта шариков с дорожками качения. Система рециркуляции шариков работает по следующему принципу: при движении блока вдоль рельса шарики перекатываются по рабочим дорожкам, затем через торцевые каналы возвращаются в исходное положение, формируя непрерывный замкнутый цикл. Такая схема обеспечивает:

• минимальный износ рабочих поверхностей,
• равномерное распределение нагрузки,
• низкий уровень вибраций,
• стабильность усилия перемещения на протяжении всего хода.

Технические характеристики и параметры

Для корректного подбора и расчета ресурса линейного блока SBG25FL-C необходимо учитывать ряд ключевых технических параметров. К основным характеристикам относятся:

• типоразмер направляющей — 25 мм,
• исполнение корпуса — фланцевое, удлиненное,
• тип элементов качения — стальные шарики,
• класс точности — стандартный (С),
• номинальная динамическая грузоподъемность,
• номинальная статическая грузоподъемность,
• допустимые моменты относительно осей X, Y, Z,
• рабочий температурный диапазон,
• преднатяг — стандартный или легкий.

Динамическая грузоподъемность определяет допустимую нагрузку при расчетном ресурсе, тогда как статическая — максимальную нагрузку без остаточной деформации. Удлиненная версия FL демонстрирует повышенную устойчивость к изгибающим и крутящим моментам, что особенно важно при одностороннем расположении нагрузки или при работе на выносных кронштейнах. Класс точности влияет на допуски по высоте, параллельности и отклонению при перемещении. Для стандартного класса «C» характерен баланс между стоимостью и эксплуатационными характеристиками, что делает его универсальным решением для большинства промышленных задач.

Особенности конструкции и эксплуатационные преимущества

Конструкция SBG SBG25FL-C ориентирована на длительную работу в условиях промышленной среды. Основные особенности включают повышенную жесткость корпуса, оптимизированную геометрию каналов циркуляции и возможность централизованной подачи смазки. Уплотнительные элементы защищают внутренние каналы от попадания пыли, металлической стружки и других загрязнений. Это особенно важно для металлообрабатывающих станков и автоматических линий, где присутствует абразивная среда. Повышенная длина блока обеспечивает:

• улучшенное распределение нагрузки по длине рельса,
• снижение контактных напряжений,
• увеличенный ресурс работы,
• повышенную устойчивость к опрокидывающим моментам.

Плавность хода достигается за счет точной обработки дорожек качения и равномерного распределения шариков по рабочим зонам. Низкий коэффициент трения позволяет уменьшить энергопотребление привода и повысить точность позиционирования. Дополнительным преимуществом является модульность конструкции: блоки данного типоразмера могут устанавливаться попарно на одну ось или комбинироваться в многоосевых системах, формируя линейные порталы, координатные столы и роботизированные платформы.

Области применения

Линейный блок SBG SBG25FL-C применяется в широком спектре отраслей, где требуется точное линейное перемещение. Основные сферы использования включают:

• станки с ЧПУ для металлообработки,
• деревообрабатывающие центры,
• лазерные и плазменные установки резки,
• автоматические сборочные линии,
• робототехнические комплексы,
• системы упаковки и сортировки,
• прецизионные измерительные установки,
• медицинское оборудование промышленного типа.

В целом, линейный блок SBG SBG25FL-C представляет собой универсальное решение для систем линейного перемещения с повышенными требованиями к жесткости и устойчивости к нагрузкам. Фланцевое удлиненное исполнение обеспечивает эффективное распределение усилий и устойчивость к опрокидывающим моментам. Применение шариковой системы рециркуляции гарантирует плавность хода и высокую повторяемость позиционирования. Поставка SBG SBG25FL-C через компанию «Олниса» обеспечивает предприятиям возможность оперативно получить необходимое оборудование на территории России и стран СНГ. Итоговый выбор и техническое обоснование применения данного линейного блока должны основываться на расчетах нагрузок, условий эксплуатации и требований к точности конкретного проекта.
