Когда важна точность позиционирования: преимущества направляющей SBG SBG20FL-C

Линейные направляющие качения занимают ключевое место в современном машиностроении, автоматизации и производственном оборудовании, где требуются высокая точность позиционирования, устойчивость к нагрузкам и стабильность характеристик в течение длительного срока эксплуатации. Модель SBG SBG20FL-C относится к числу профильных линейных направляющих с кареткой увеличенной длины, рассчитанных на работу в условиях средних и повышенных нагрузок. Данный конспект раскрывает конструктивные особенности изделия, его технические параметры, принципы работы, требования к установке и обслуживанию, а также области применения в промышленности. Материал ориентирован на системное понимание устройства и возможностей направляющей SBG20FL-C как элемента линейных перемещающих систем.

Общая характеристика линейной направляющей SBG SBG20FL-C

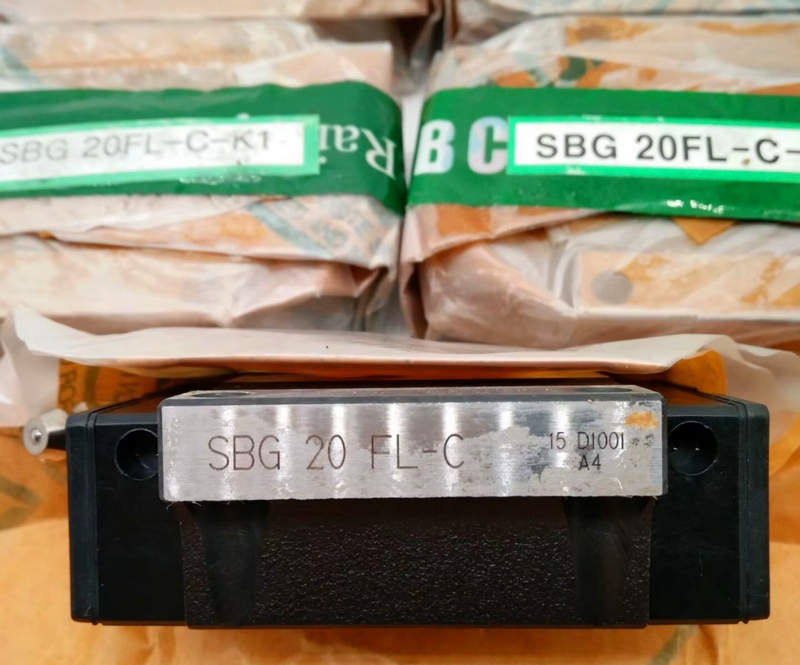

SBG20FL-C представляет собой профильную линейную направляющую с шариковыми телами качения и фланцевой кареткой увеличенной длины. Конструкция предназначена для монтажа на станинах, рамах и базовых плитах оборудования, где требуется жесткое и точное линейное перемещение узлов. К основным характеристикам изделия относятся:

• тип направляющей — профильная, с четырёхрядной схемой циркуляции шариков,
• тип каретки — фланцевая, удлинённая,
• типоразмер направляющей — 20,
• класс точности — стандартный или повышенный в зависимости от исполнения,
• тип предварительного натяга — без натяга, лёгкий или средний в зависимости от модификации,
• конструкция системы рециркуляции — замкнутая, с возвратными каналами внутри корпуса каретки,
• материал направляющей — легированная сталь с термической обработкой,
• покрытие — антикоррозионная обработка или фосфатирование в зависимости от серии.

Буквенное обозначение FL указывает на фланцевую каретку увеличенной длины, что обеспечивает повышенную грузоподъёмность и устойчивость к моментным нагрузкам. Индекс C обычно обозначает класс точности и уровень предварительного натяга в соответствии с системой маркировки производителя.

Конструктивное устройство и принцип работы

Линейная направляющая SBG20FL-C состоит из следующих узлов:

• профильная рельса с закалёнными дорожками качения,
• каретка с корпусом из закалённой стали,
• четыре ряда шариков, расположенных под углом к рабочим плоскостям,
• система рециркуляции шариков, включающая возвратные каналы,
• торцевые уплотнения для защиты от пыли и загрязнений,
• смазочные каналы для подачи консистентной смазки.

Рельса имеет шлифованные базовые поверхности, обеспечивающие точное позиционирование на монтажной плоскости. Дорожки качения проходят термическую обработку, что повышает их износостойкость и устойчивость к контактным напряжениям.

Работа направляющей основана на принципе качения шариков между корпусом каретки и дорожками рельсы. При перемещении каретки шарики перекатываются по рабочим канавкам, после чего по возвратным каналам возвращаются в исходную зону контакта. Четырёхрядная схема размещения шариков обеспечивает:

• равномерное распределение нагрузки по всем направлениям,
• возможность восприятия радиальных, осевых и моментных нагрузок,
• повышенную жёсткость системы при компактных габаритах.

Контакт шариков с дорожками выполнен по угловой схеме, что позволяет компенсировать перекосы и повышает устойчивость к крутящим моментам.

Технические параметры и характеристики

Для направляющих типоразмера 20 характерны следующие параметры:

• ширина рельсы — около 20 мм,
• высота каретки — увеличенная по сравнению с компактными сериями,
• длина каретки FL — больше стандартной за счёт удлинённого корпуса,
• шаг монтажных отверстий — регламентирован производителем,
• диаметр монтажных винтов — соответствует типоразмеру 20.

Увеличенная длина каретки позволяет перераспределить нагрузку на большее количество шариков, тем самым снижая удельное давление и повышая срок службы. Для направляющей SBG20FL-C характерны:

• высокая допустимая динамическая грузоподъёмность,
• повышенная статическая грузоподъёмность,
• допустимые моменты относительно осей X, Y и Z,
• равномерная нагрузочная способность во всех направлениях благодаря четырёхрядной схеме.

Динамическая грузоподъёмность определяет ресурс при циклических перемещениях, статическая — устойчивость к деформациям при длительной неподвижной нагрузке.

Особенности конструкции фланцевой каретки FL

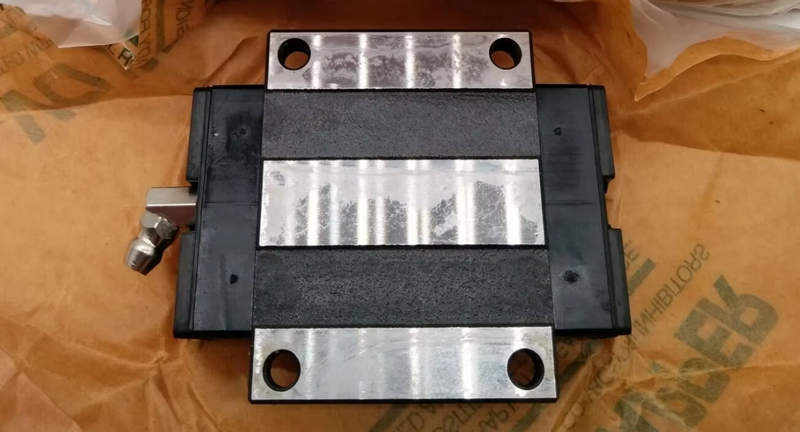

Фланцевая каретка увеличенной длины имеет ряд отличительных особенностей. Широкий фланец обеспечивает удобство крепления к перемещаемой плите. Удлинённый корпус увеличивает расстояние между рядами шариков, что положительно влияет на устойчивость к моментным нагрузкам. Дополнительная площадь контакта повышает общую жёсткость узла. Благодаря симметричной конструкции каретка может воспринимать нагрузки во всех направлениях без необходимости дополнительного позиционирования. Усиленные торцевые крышки защищают систему рециркуляции от попадания загрязнений. Возможность подачи смазки с торца или сбоку упрощает обслуживание в составе сложных машин.

Области промышленного применения

SBG20FL-C применяется в широком спектре оборудования:

• металлообрабатывающие станки,
• портальные фрезерные комплексы,
• плазменные и лазерные установки резки,
• сборочные линии автоматизированного типа,
• упаковочные машины,
• 3D-принтеры промышленного класса,
• системы линейного перемещения в робототехнике.

Увеличенная жёсткость делает модель подходящей для узлов, где требуется устойчивость к переменным нагрузкам и вибрациям.

Преимущества использования направляющей SBG20FL-C

К ключевым преимуществам относятся:

• высокая грузоподъёмность при компактных габаритах,
• устойчивость к моментным нагрузкам,
• равномерное распределение усилий,
• долговечность благодаря закалённым дорожкам,
• универсальность монтажа,
• возможность работы в составе многокоординатных систем.

Сочетание этих характеристик делает изделие универсальным элементом линейной механики.

Таким образом, линейная направляющая SBG SBG20FL-C представляет собой конструктивно продуманное решение для задач линейного перемещения в промышленном оборудовании. Удлинённая фланцевая каретка обеспечивает повышенную жёсткость и устойчивость к моментным нагрузкам, четырёхрядная схема шариков гарантирует равномерное распределение усилий, а закалённые дорожки качения повышают ресурс эксплуатации.
