Фланцевая каретка SBG35FL-C — решение для крупногабаритных станков и промышленного оборудования

Линейные направляющие качения занимают ключевое место в современной промышленной механике. Они формируют основу координатных систем перемещения, обеспечивают стабильность позиционирования и влияют на ресурс оборудования в целом. Модель SBG SBG35FL-C относится к категории профильных рельсовых направляющих с кареткой фланцевого типа и рассчитана на работу в условиях высоких динамических нагрузок, повторяемых циклов и повышенных требований к точности.

Общая характеристика и конструктивный анализ

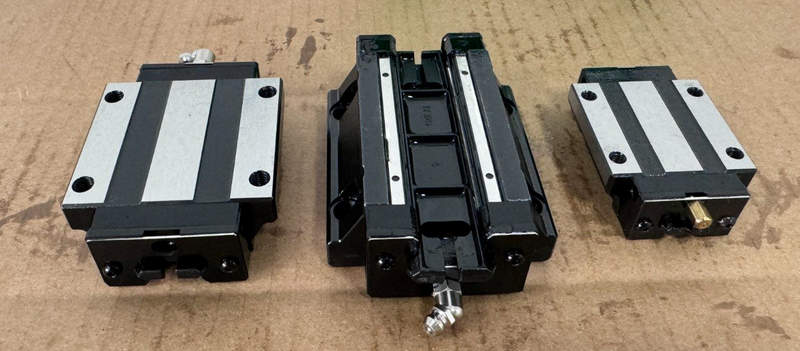

SBG SBG35FL-C представляет собой линейную направляющую с шариковым механизмом качения, предназначенную для установки на профильный рельс шириной типоразмера 35 мм. Конструкция включает каретку фланцевого исполнения, рельс с закалёнными дорожками качения и систему рециркуляции шариков. Ключевые особенности конструкции: профильная рельсовая база с четырёхточечным контактом шариков; фланцевая каретка увеличенной опорной площади; симметричная геометрия для восприятия нагрузок во всех направлениях; встроенные каналы возврата тел качения; уплотнительные элементы для защиты от загрязнений. Каретка типа FL отличается расширенной монтажной поверхностью. Фланец обеспечивает более устойчивое крепление к подвижной платформе, что особенно важно при наличии консольных нагрузок и перекосов. Такая конфигурация применяется в портальных системах, станках ЧПУ и тяжёлых автоматизированных модулях. Класс точности C указывает на стандартную промышленную точность изготовления и соответствие требованиям большинства машиностроительных задач, где необходим баланс между стоимостью и геометрической стабильностью.

Принцип работы и кинематика

Работа направляющей основана на принципе качения шариков между кареткой и рельсом. Внутри каретки расположены замкнутые контуры циркуляции, по которым перемещаются шарики. При движении каретки вдоль рельса шарики перекатываются по закалённым дорожкам, после чего возвращаются по внутреннему каналу в исходную позицию. Основные кинематические характеристики: четырёхрядная схема шариков; угол контакта около 45 градусов; равномерное распределение нагрузки; минимальный коэффициент трения; высокая повторяемость перемещения. Четырёхточечный контакт позволяет воспринимать нагрузки в вертикальном направлении, в боковом направлении, а также моменты крена, тангажа и рыскания. Это обеспечивает универсальность применения без необходимости установки дополнительных направляющих элементов. За счёт шарикового механизма достигаются низкие потери на трение, высокая плавность хода и точность позиционирования. При правильной смазке и соблюдении условий эксплуатации направляющая демонстрирует длительный ресурс.

Технические параметры и характеристики

Ниже приведён перечень ключевых технических параметров и эксплуатационных характеристик каретки типоразмера 35 с фланцевым исполнением корпуса серии SBG:

• Типоразмер направляющей: 35.
• Тип корпуса: фланцевый, удлинённый.
• Конфигурация крепёжных отверстий: сквозные или резьбовые в зависимости от модификации.

• Тип циркуляции тел качения: четырёхрядная рециркуляционная система.
• Угол контакта шариков: 45.
• Количество рядов шариков: 4.
• Тип тел качения: стальные шарики высокой точности.
• Материал корпуса: легированная подшипниковая сталь.
• Материал шариков: закалённая хромистая сталь.
• Поверхностная обработка: шлифованные дорожки качения.
• Номинальная динамическая грузоподъёмность (C): соответствует классу 35, рассчитана для тяжёлых нагрузок.
• Номинальная статическая грузоподъёмность (C0): повышенная, для работы в условиях ударных воздействий.
• Допустимый статический момент: по осям MR, MP, MY.
• Равномерное распределение нагрузки: во всех направлениях благодаря симметричной конструкции.
• Работа при комбинированных нагрузках: допустима без снижения точности.

Области применения

SBG SBG35FL-C используется в различных сегментах промышленности благодаря сочетанию грузоподъёмности и точности. Типичные направления применения:

• металлообрабатывающие станки;
• портальные системы ЧПУ;
• автоматические сборочные линии;
• транспортные модули;
• роботизированные манипуляторы;
• упаковочное оборудование;
• лазерные и плазменные установки;
• измерительные комплексы.

В станкостроении направляющая обеспечивает стабильное перемещение суппортов и столов. В автоматизированных линиях она отвечает за точное позиционирование модулей подачи. В робототехнике — за плавность хода и повторяемость координат.

Таким образом, SBG SBG35FL-C представляет собой надёжную профильную линейную направляющую шарикового типа, рассчитанную на значительные нагрузки и промышленную эксплуатацию. Фланцевая каретка обеспечивает повышенную устойчивость к моментным воздействиям, четырёхточечная схема контакта — равномерное распределение усилий, класс точности C — достаточный уровень геометрической стабильности для широкого круга задач. Для предприятий, реализующих проекты с использованием линейных систем перемещения, своевременная поставка компонентов имеет стратегическое значение. В этом контексте поставки через «Олниса» позволяют обеспечить необходимую логистическую поддержку без привлечения услуг по техническому подбору, что делает процесс закупки прозрачным и ориентированным на конкретный запрос заказчика.
