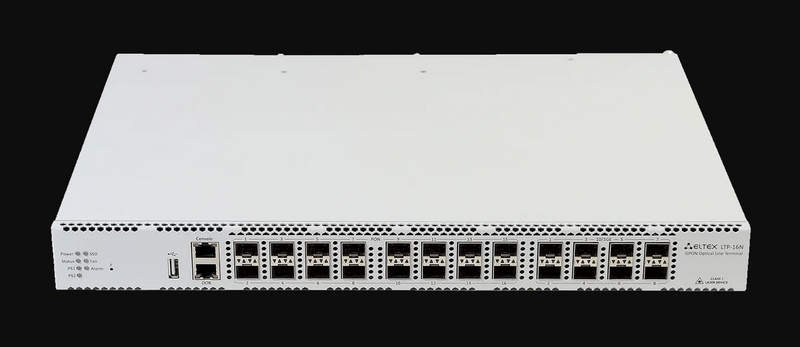

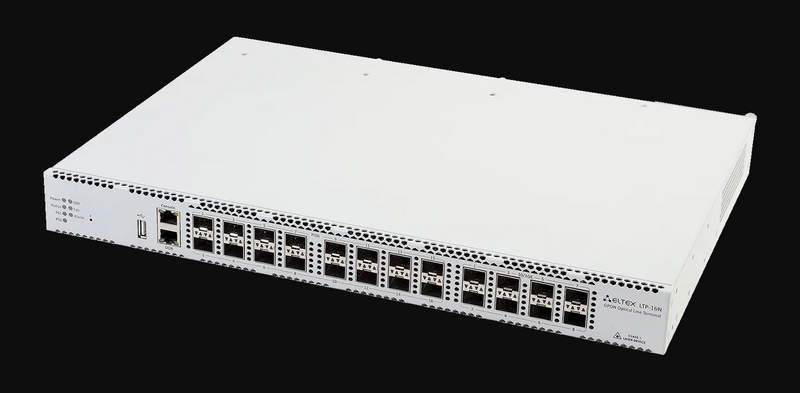

Линейный терминал ELTEX LTP-16N для высоконагруженных сетей связи
Eltex LTP-16N представляет собой оптический линейный терминал операторского класса, предназначенный для построения пассивных сетей доступа GPON. Устройство устанавливается на стороне узла связи и выполняет концентрацию абонентского трафика, управление оптическими линиями, распределение полосы пропускания и взаимодействие с терминалами ONT. Архитектура рассчитана на высокую плотность подключений при компактном стоечном исполнении. Передача организуется по общему волокну: нисходящий поток распространяется к абонентам, а восходящие данные передаются во временных интервалах, назначаемых системой управления.
Технические характеристики
Ниже перечислены основные параметры устройства и оптической подсистемы:
- Количество портов GPON — 16,
- скорость нисходящего потока — 2,488 Гбит/с на один PON-порт,
- скорость восходящего потока — 1,244 Гбит/с на один PON-порт,
- длина волны нисходящего канала — 1490 нм,
- длина волны восходящего канала — 1310 нм,
- число абонентских терминалов — до 128 ONT на один GPON-порт,
- расчетная емкость — до 2048 ONT при использовании 16 портов,
- разделение среды — TDM в нисходящем направлении и TDMA в восходящем,
- поддерживаемые стандарты — ITU-T G.984.1, G.984.2, G.984.3 и G.984.4,
- тип инфраструктуры — пассивная оптическая сеть со сплиттерами,
- логическая дальность GPON-сегмента — до 60 км при соответствующей конфигурации,
- типовая физическая дальность — до 20 км,
- коэффициент деления линии — до 1:128,
- поддержка VLAN — IEEE 802.1Q,
- управление ONT — через протокол OMCI,
- приоритизация трафика — средствами QoS,
- форм-фактор — стоечное исполнение для 19-дюймовой телекоммуникационной стойки,
- режим эксплуатации — непрерывная круглосуточная работа.
Особенности конструкции
Конструкция Eltex LTP-16N объединяет оптические GPON-интерфейсы, коммутационную подсистему, управляющий процессор, память и магистральные интерфейсы в общем корпусе. Шестнадцать PON-портов формируют независимые ветви, каждая из которых обслуживает группу ONT через пассивные разветвители. Внутренняя коммутационная матрица передает кадры между абонентской и магистральной сторонами с учетом MAC-таблиц, VLAN и правил приоритизации. Управляющая подсистема хранит конфигурацию, контролирует состояние портов, регистрирует ONT и формирует параметры DBA. Механизм динамического распределения полосы изменяет доступную емкость восходящего канала в зависимости от запросов абонентских терминалов. Передача в двух направлениях выполняется на разных длинах волн по одному волокну. Такая схема делает терминал центральным элементом оптического доступа: через него проходят служебные операции регистрации, контроль параметров линии и распределение ресурса между подключенными ONT. Особенно важно при росте абонентской базы без изменения пассивной части сети. Стоечный корпус рассчитан на размещение в операторских шкафах и узлах доступа.
Режимы и принципы работы
Функционирование LTP-16N определяется сетевыми механизмами:
- регистрация ONT с идентификацией терминала и назначением профиля,
- динамическое распределение полосы DBA между абонентами,
- инкапсуляция пользовательского трафика в GEM-потоки,
- разделение сервисов с помощью VLAN,
- приоритизация пакетов по классам обслуживания,
- ограничение скорости для отдельных потоков,
- фильтрация кадров по установленным правилам,
- контроль состояния оптических линий,
- удаленное управление ONT через OMCI,
- сбор статистики по портам, соединениям и ошибкам,
- непрерывный мониторинг событий и диагностических сообщений.
Области применения
Технические возможности терминала позволяют использовать его в разных инфраструктурах доступа:
- операторские сети FTTH для подключения жилых объектов,
- сети FTTB для подачи оптического канала к зданиям,
- корпоративные кампусные сети,
- сети связи промышленных предприятий,
- инфраструктура административных и образовательных объектов,
- системы передачи данных в гостиничных и жилых комплексах,
- сегменты IP-телефонии и видеонаблюдения,
- региональные сети широкополосного доступа.
Таким образом, Eltex LTP-16N представляет собой высокоплотный оптический линейный терминал, объединяющий 16 GPON-портов, управление ONT, механизмы DBA, VLAN, QoS и централизованный контроль сети. Устройство предназначено для построения масштабируемых сетей доступа с передачей данных по оптическому волокну и распределением пропускной способности между большим числом абонентов. Конструкция подходит для операторских, корпоративных и инфраструктурных проектов, где необходимы высокая емкость, компактность и управляемость. Компания «Олниса» поставляет Eltex LTP-16N и другое промышленное и телекоммуникационное оборудование для проектов различного масштаба. Поставка через «Олниса» позволяет включить необходимое оборудование в систему снабжения предприятия и обеспечить его получение заказчиком.
