Контактор модульный ABB ESB20 20N 06 – надежное решение для управления нагрузкой
Современные электротехнические системы невозможно представить без надежных, компактных и универсальных устройств управления электрическими цепями. Одним из таких устройств является модульный контактор — ключевой элемент в системах автоматизации, освещения, управления насосами, вентиляцией и другими нагрузками. Среди широкого ассортимента подобных устройств особое место занимает модульный контактор ESB20-20N-06 от компании ABB — мирового лидера в области электротехники и автоматизации.
Назначение и область применения контактора ESB20-20N-06
Модульный контактор ESB20-20N-06 предназначен для дистанционного управления электрическими цепями переменного тока (AC) и постоянного тока (DC) в бытовых, коммерческих и промышленных установках. Он используется для коммутации осветительных приборов, нагревательных элементов, вентиляторов, насосов, компрессоров и других активных и слабоиндуктивных нагрузок. Основные области применения:
- Системы «умный дом» и автоматизация зданий (управление освещением, жалюзи, отоплением);
- Промышленные панели управления и шкафы автоматики;
- Коммерческие объекты — офисы, торговые центры, гостиницы;
- Системы вентиляции и кондиционирования;
- Управление насосными станциями и водоснабжением;
- Резервные и аварийные системы электроснабжения.
Контактор устанавливается на стандартную DIN-рейку (35 мм), что обеспечивает быстрый и удобный монтаж в распределительных щитах и электрических шкафах.

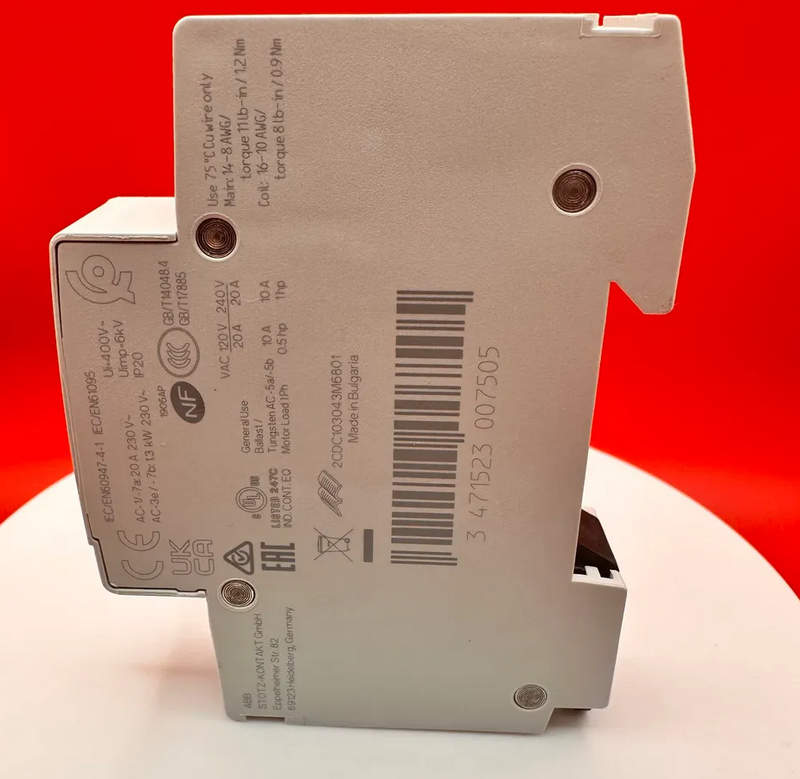

Технические характеристики ESB20-20N-06
Основные параметры контактора:
- Номинальный ток: 20 А (при 230 В AC-1, резистивная нагрузка);
- Напряжение катушки управления: 230 В AC (50/60 Гц) — обозначение “06” в маркировке;
- Количество полюсов: 2 (двухполюсный);
- Тип контактов: Нормально открытые (NO) — обозначение “N” в маркировке;
- Максимальное коммутируемое напряжение: 250 В AC / 60 В DC;
- Механическая износостойкость: до 1 000 000 циклов;
- Электрическая износостойкость: до 100 000 циклов (при номинальной нагрузке);
- Степень защиты: IP20 (только при установленной лицевой панели);
- Рабочая температура: от -25C до +60C;
- Габариты: 1 модуль (18 мм) по ширине — стандарт DIN;
- Масса: около 100 г;
- Стандарты: IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60730-1.
Конструкция и принцип работы
Контактор ESB20-20N-06 имеет модульную конструкцию, выполненную в корпусе из самозатухающего термостойкого пластика. Внутри корпуса расположены:
- Электромагнитная катушка управления;
- Подвижная и неподвижная системы контактов;
- Механизм возврата (пружина);
- Дугогасительные камеры (для безопасного разрыва цепи).
Принцип работы:
При подаче управляющего напряжения (230 В AC) на катушку контактора создается магнитное поле, которое притягивает якорь и замыкает силовые контакты. При отключении напряжения магнитное поле исчезает, и пружинный механизм возвращает контакты в исходное положение (разомкнутое состояние). Контактор не имеет встроенной защиты от перегрузки или короткого замыкания — для этого требуется установка автоматических выключателей или предохранителей в цепи нагрузки. Устройство может управляться как вручную (через кнопки или выключатели), так и автоматически — через таймеры, датчики движения, контроллеры умного дома (например, KNX, DALI, LON, Modbus и др.).
Монтаж и подключение

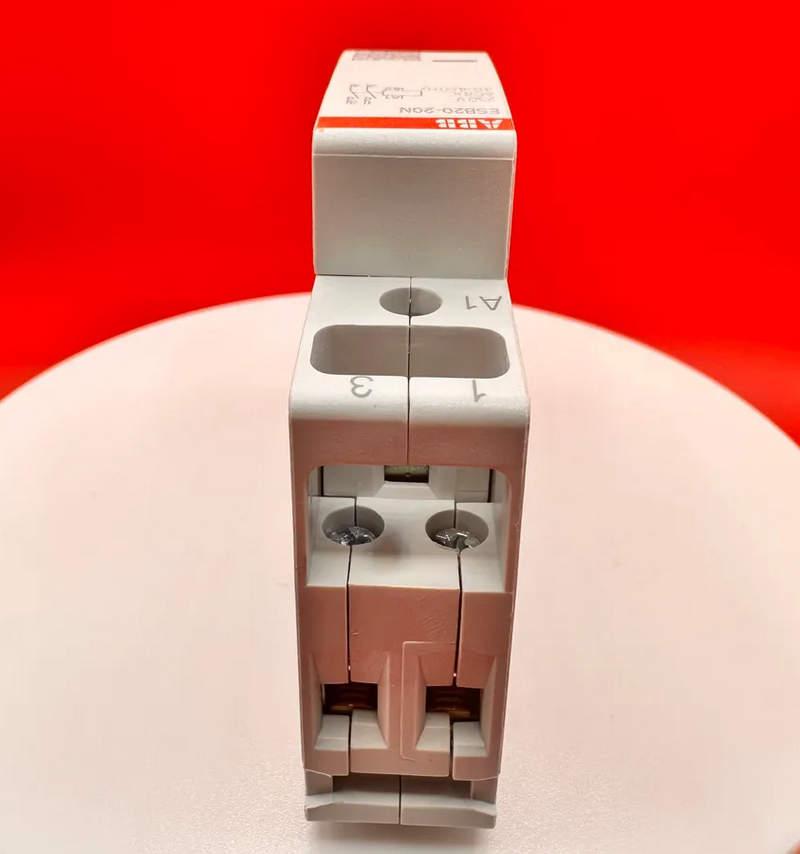

Монтаж контактора осуществляется на стандартную DIN-рейку в электрическом щите. Подключение выполняется с помощью винтовых зажимов:
- Силовые контакты (вход и выход) — для подключения нагрузки (до 20 А);
- Клеммы катушки — для подключения управляющего напряжения (230 В AC).
Рекомендуется использовать медные провода сечением 1,5–4 мм2. Перед подключением необходимо обесточить щит и убедиться в отсутствии напряжения. Для безопасной эксплуатации контактор должен быть установлен в щите с достаточной вентиляцией, защищен от пыли, влаги и прямого солнечного света.
Аксессуары и расширение функционала
Контактор ESB20-20N-06 поддерживает установку дополнительных аксессуаров:
- Дополнительные контактные приставки — для сигнализации состояния контактора (например, AUX-контакты);
- Механическая блокировка — для предотвращения одновременного включения двух контакторов (например, в схемах реверса);
- Ручной привод — для принудительного управления в аварийных ситуациях;
- Индикаторы состояния — визуальное отображение включенного/выключенного состояния.
Это позволяет адаптировать контактор под сложные задачи автоматизации и повысить уровень безопасности системы.
Таким образом, важно не превышать номинальные параметры устройства и обеспечивать защиту от короткого замыкания и перегрузки с помощью автоматических выключателей. Регулярного технического обслуживания контактор не требует, но рекомендуется периодически проверять надежность затяжки винтовых соединений и отсутствие нагрева корпуса при работе.
