Контактный блок ABB – надежность соединений для любых задач

Контактные блоки — это важнейшие компоненты в системах автоматизации, управления и защиты электрооборудования. Среди множества производителей, предлагающих подобные устройства, компания ABB (Asea Brown Boveri) занимает лидирующие позиции благодаря высокому качеству, надежности и инновационным технологиям. Контактные блоки ABB применяются в самых разных отраслях — от промышленного оборудования до систем управления зданиями, транспортом и энергетикой.

Что такое контактный блок?

Контактный блок (вспомогательный контактный блок, auxiliary contact block) — это электромеханическое устройство, предназначенное для коммутации вспомогательных цепей управления, сигнализации или блокировки. Он не предназначен для коммутации силовых токов, а работает с малыми токами и напряжениями (обычно до 10 А, 250 В переменного тока). Основная функция контактного блока — передача информации о состоянии основного коммутационного аппарата (например, контактора, автоматического выключателя или разъединителя) в цепи управления или индикации. Контактные блоки могут иметь нормально открытые (НО, NO — normally open) и нормально закрытые (НЗ, NC — normally closed) контакты. При срабатывании основного устройства (например, при включении контактора) контакты блока меняют свое состояние: НО замыкаются, НЗ — размыкаются.

Устройство и принцип работы контактного блока ABB

Контактный блок ABB состоит из следующих основных элементов:

• Корпус — выполнен из термостойкого, негорючего пластика (часто — полиамид PA66), обеспечивающего механическую прочность и электрическую изоляцию.
• Подвижные и неподвижные контакты — изготавливаются из сплавов с высокой электропроводностью и износостойкостью (серебросодержащие материалы).
• Механизм переключения — связан с приводом основного устройства (контактора, выключателя), обеспечивает синхронное изменение состояния контактов.
• Клеммы для подключения проводов — винтовые, пружинные или быстрозажимные, в зависимости от серии.
• Защелки и направляющие — для крепления на DIN-рейку или непосредственно на основное устройство.

Принцип работы прост: при срабатывании контактора (например, при подаче напряжения на его катушку) подвижная часть контактора механически воздействует на рычаг контактного блока, что приводит к переключению его контактов. Таким образом, контактный блок «копирует» состояние основного устройства и передает сигнал в цепь управления (например, для включения лампы «Включено» или блокировки другого устройства).

Основные серии контактных блоков ABB

Компания ABB выпускает контактные блоки в нескольких сериях, совместимых с различными устройствами:

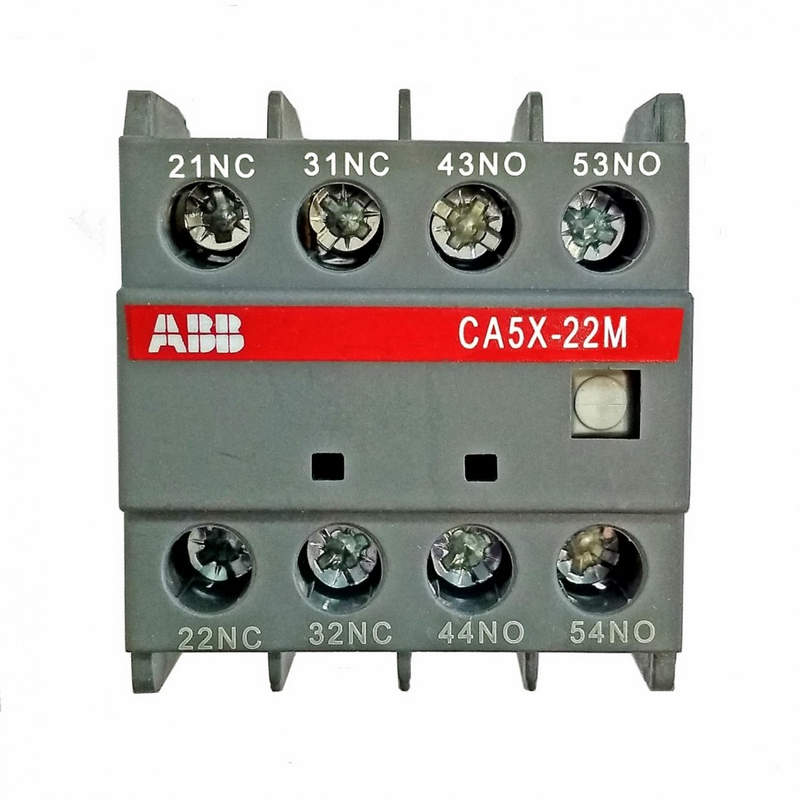

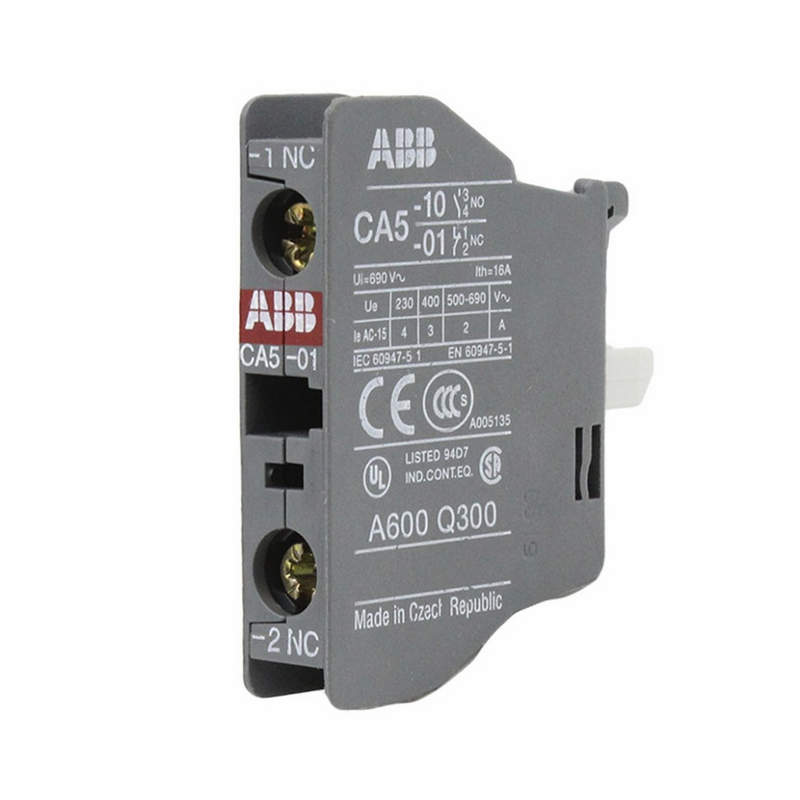

• Серия L (для контакторов серии A и AF) — самые распространенные вспомогательные блоки. Имеют 1–4 контакта (комбинации НО+НЗ), крепятся сбоку или спереди контактора. Пример: LAA, LAF, LA.
• Серия CA (для автоматических выключателей S200, S800 и др.) — блоки для сигнализации состояния автоматов (включен/отключен/сработал от перегрузки). Могут иметь один или два переключающих контакта.
• Серия UA (универсальные вспомогательные контакты) — совместимы с широким спектром устройств ABB, включая выключатели нагрузки, разъединители.
• Блоки сигнализации срабатывания (OF, SD, SDE) — специализированные блоки, сигнализирующие именно о срабатывании защиты (не просто отключении).

Каждая серия имеет свои особенности по количеству контактов, способу монтажа, допустимым токам и напряжениям, степени защиты (IP20 для щитового монтажа).

Назначение и области применения

Контактные блоки ABB используются для решения следующих задач:

• Сигнализация состояния — индикация включения/отключения оборудования на пульте управления или в SCADA-системе.
• Блокировка — предотвращение одновременного включения несовместимых устройств (например, прямого и обратного хода двигателя).
• Управление последовательностью операций — запуск следующего этапа технологического процесса только после завершения предыдущего.
• Передача данных в системы АСУ ТП — контактные блоки служат «мостом» между силовой частью и системой автоматизации.
• Автоматизация освещения, вентиляции, насосов — в системах «умного дома» и зданий.

Примеры применения:

• В системе управления насосом — контактный блок сигнализирует о включении насоса и блокирует запуск резервного насоса.
• В конвейерной линии — блок обеспечивает последовательный запуск двигателей.
• В распределительном щите — блок автоматического выключателя передает сигнал о его срабатывании на диспетчерский пульт.

Преимущества контактных блоков ABB

Преимущества контактных блоков ABB включают в себя следующие ключевые особенности:

• Высокая надежность и долговечность — до 10–30 миллионов циклов переключения.
• Широкая совместимость — легко интегрируются с оборудованием ABB и часто — с устройствами других производителей.
• Простота монтажа — защелкиваются без инструментов, занимают мало места.
• Разнообразие конфигураций — возможность подобрать блок с нужным количеством и типом контактов.
• Соответствие стандартам безопасности — проходят строгие испытания на пожаробезопасность, устойчивость к перенапряжениям, вибрации.
• Экологичность — производство с минимальным воздействием на окружающую среду, возможность вторичной переработки.

Особенности монтажа и эксплуатации

При установке контактных блоков ABB необходимо соблюдать следующие правила:

• Убедиться в совместимости блока с основным устройством (контактором, выключателем).
• Отключить питание перед монтажом.
• Правильно подключить провода к клеммам согласно схеме (обычно маркировка: 13–14 — НО, 21–22 — НЗ).
• Не превышать допустимые токи и напряжения.
• Обеспечить доступ для обслуживания и визуального контроля.
• При эксплуатации в агрессивных средах использовать блоки в корпусах с повышенной степенью защиты или размещать в защищенных шкафах.

Рекомендуется периодически проверять состояние контактов (отсутствие нагара, окисления), особенно при частых коммутациях. При необходимости контакты можно очистить или заменить блок.

Сравнение с аналогами

Контактные блоки ABB часто сравнивают с продукцией Siemens, Schneider Electric, Eaton. Преимущества ABB:

• Более широкий выбор конфигураций и аксессуаров.
• Улучшенная механика переключения — меньше износ.
• Лучшая маркировка и документация.
• Часто — более низкая цена при сопоставимом качестве.

Перспективы развития

С развитием «Индустрии 4.0» и цифровизации, контактные блоки не теряют актуальности, а дополняются «умными» функциями:

• Встроенные датчики износа.
• Возможность подключения к IoT-платформам через модули связи.
• Интеграция с системами прогнозирующего обслуживания.

Тем не менее, классические контактные блоки остаются незаменимыми благодаря простоте, надежности и независимости от программного обеспечения.

Таким образом, контактные блоки ABB — это небольшие, но крайне важные элементы современных систем автоматизации и управления. Они обеспечивают связь между силовой и управляющей частями оборудования, повышают безопасность, надежность и функциональность систем. Благодаря высокому качеству, широкому ассортименту и простоте использования, контактные блоки ABB заслуженно пользуются доверием инженеров и проектировщиков по всему миру. Понимание их устройства, принципа работы и правил эксплуатации необходимо для эффективного проектирования и обслуживания электроустановок любого уровня сложности.
